AWC Span Calc

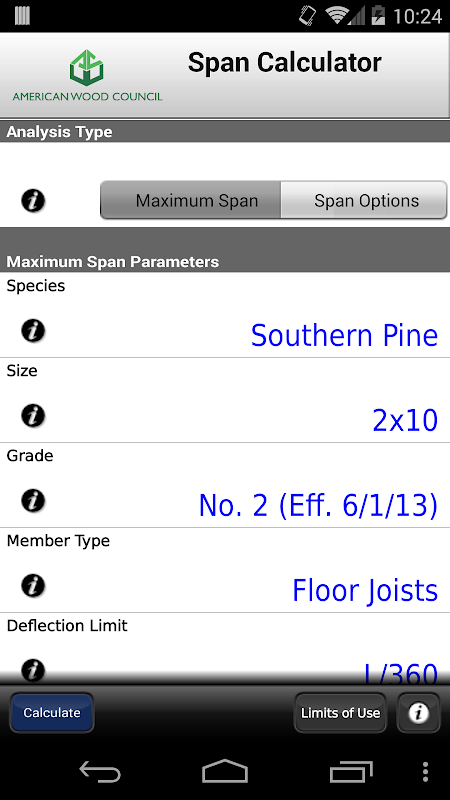

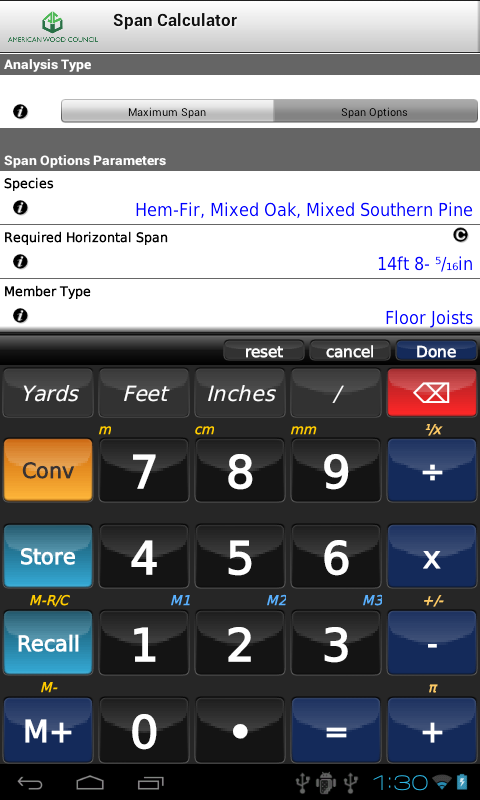

The American Wood Council (AWC) Span Kalkulator Kayu Balok dan Rafters (Span Calc) melakukan perhitungan untuk semua jenis dan nilai dari tersedia secara komersial kayu lunak dan kayu kayu seperti yang ditemukan dalam 2012 Nasional Desain Specification® (NDS®) untuk Tambahan Kayu Konstruksi: Nilai Desain untuk Konstruksi Kayu dengan Maret 2012 dan Maret 2013 Addenda. Balok dan bentang kasau untuk kondisi pembebanan umum dapat ditentukan. Sebuah pilihan rentang kalkulator memungkinkan pemilihan beberapa spesies dan nilai untuk tujuan perbandingan.

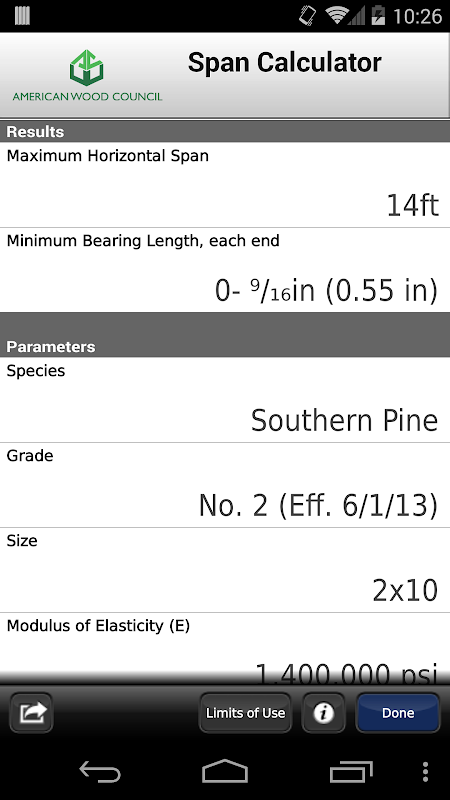

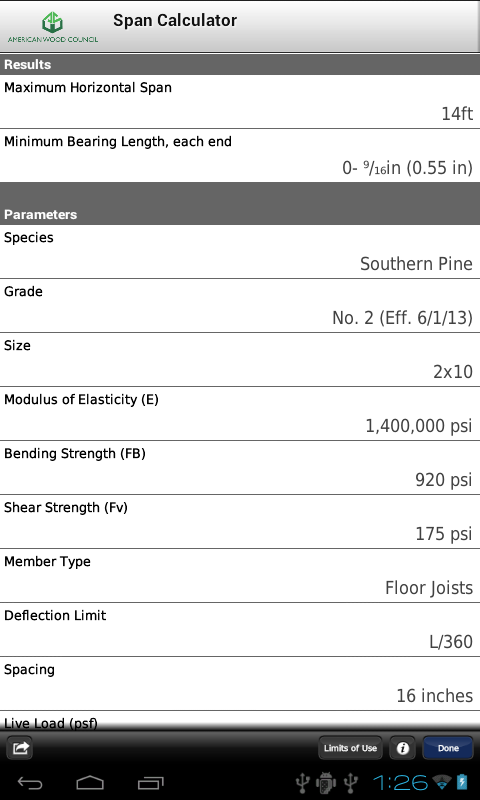

Bentang horisontal maksimum untuk balok dan kasau dihitung berdasarkan asumsi dan kondisi berikut:

· Balok dan langit-langit yang berorientasi untuk mendukung beban vertikal diterapkan pada sempit (1,5. Tebal) wajah anggota, sehingga kuat-sumbu lentur.

· Setidaknya tiga balok atau kaso dipasang sejajar satu sama lain dan jarak tidak lebih dari 24 inci di pusat, dengan selubung yang dirancang terpasang di bagian atas (kompresi) tepi masing-masing balok silang atau kasau.

· Balok dan langit-langit adalah satu-rentang dengan dukungan struktural yang memadai pada setiap akhir. The Span Kalkulator tidak membahas balok kantilever dan kasau, balok beberapa bentang dan kasau, atau balok disambung dan langit-langit.

· Untuk balok dan kasau, kebanyakan kode bangunan menentukan panjang bantalan minimal 1,5 inci pada kayu atau logam dan tidak kurang dari 3 inci pada pasangan bata atau beton. Rute panjang bantalan minimum yang akan digunakan dalam ketiadaan panjang bantalan dihitung. Konsultasikan bangunan kode lokal untuk kebutuhan spesifik.

· Balok dan langit-langit hanya membawa kombinasi beban mati ditambah beban hidup (D + L), beban mati ditambah beban salju (D + S), atau beban mati ditambah atap hidup beban (D + Lr). The Span Kalkulator tidak membahas beban angin atau beban gempa.

· Bangunan di daerah dengan banyak tanah salju lebih besar dari 70 psf tidak harus menggunakan ketentuan preskriptif dari kode bangunan yang mengatur tanpa persetujuan dari instansi yang berwenang. Bangunan di daerah salju yang tinggi ini harus dirancang sesuai dengan praktek rekayasa diterima.

Meskipun berbagai usaha telah dilakukan untuk memastikan keakuratan informasi yang disajikan, dan upaya khusus telah dilakukan untuk memastikan bahwa informasi yang mencerminkan state-of-the-art, atau pun Kayu American Council atau anggotanya bertanggung jawab atas setiap tertentu desain dibuat dari aplikasi Span Kalkulator ini. Mereka yang menggunakan Kalkulator Span ini mengasumsikan semua tanggung jawab dari penggunaannya.
