Cross-section analysis of rein

Vigas ou colunas de qualquer forma, qualquer material e qualquer carregamento.

Unidades métricas ou de libra-polegada

Instalações para protensão e encenado ou construção composta estão incluídas.

Um algoritmo inovador de análise de seção transversal de feixe ou coluna que é muito universal é usado. O profissional de design empreendedor pode aproveitar ao máximo seu conhecimento dos materiais:

• projetar membros concretos inovadores,

• avaliar a resistência remanescente em partes sobreviventes de forma irregular de vigas ou colunas deterioradas ou danificadas.

O algoritmo é descrito por Thompson, P.J., Discussion of "domínio de força final de seções de concreto armado sob flexão biaxial e carga axial", ACI Structural Journal, novembro-dezembro de 2013, pp 1109-1112.

Não há restrições na entrada para garantir que ela esteja dentro do domínio da tecnologia estabelecida. A natureza universal completa está disponível.

Existem métodos de computação estabelecidos para uma variedade de formas de seção transversal: retangular, circular e Tee são exemplos. Além disso, os métodos estabelecidos usam uma variedade de formas para a relação tensão / deformação do concreto: o bloco de tensão retangular, o bloco de tensão parabólica, linear, linear rachado são exemplos.

Esta aplicação aceitará qualquer forma da seção transversal, qualquer disposição de reforço e qualquer forma para as relações de tensão / deformação de cada material.

Além disso, com a maioria desses métodos estabelecidos, se a entrada para o aplicativo for a mesma que a entrada para o método estabelecido, os resultados do aplicativo serão os mesmos do método estabelecido.

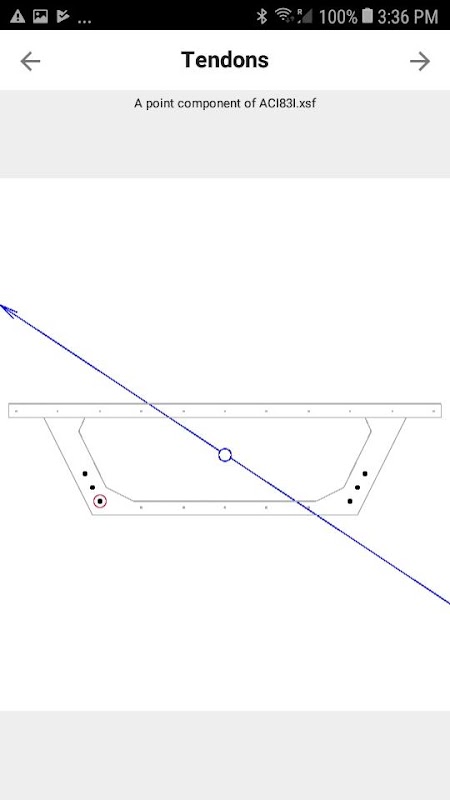

A forma da seção transversal é inserida como uma seqüência de coordenadas X, Y para cada canto e a localização de cada barra de reforço. Os relacionamentos de tensão / deformação são introduzidos como uma sequência de tensão, coordenadas de deformação; a relação é linear entre esses pontos definidos.

Esta facilidade de descrição de material é completamente geral. No entanto, existem também instalações que geram automaticamente descrições de materiais que estão de acordo com vários códigos de projeto convencionais, como ACI-318 e Eurocódigo 2. Eles exigem valores de entrada para parâmetros específicos definidos no código relevante.

O aplicativo é destinado a qualquer smartphone Android, embora alguns recursos não funcionem em todos esses dispositivos. Existem facilidades para transferir dados entre o telefone e um computador que não funciona em todos os dispositivos. Eles funcionam em alguns dispositivos, como o modelo Samsung Galaxy MS-J250G.

O aplicativo grava e lê arquivos que contêm, cada um, uma descrição completa de uma seção transversal. Esses são arquivos de texto simples, embora sejam destinados somente para leitura pelo aplicativo. Com alguns dispositivos, eles podem ser transferidos de e para um Apple Mac ou um PC. Também são compatíveis com o aplicativo xsec nesses outros dispositivos. No entanto, o uso deste aplicativo (telefone Android xsec) não requer qualquer outro dispositivo: pode ser completamente autônomo.

Existe um guia de usuário abrangente e alguns exemplos trabalhados na internet em xsecweb.com.
