Cross-section analysis of rein

Herhangi bir şekle, herhangi bir malzemeye ve herhangi bir yüklemeye sahip kirişler veya sütunlar.

Ya metrik ya da inç-pound birimleri

Öngerilmeli ve aşamalı veya kompozit inşaat olanakları dahildir.

Çok evrensel olan yenilikçi bir ışın veya sütun kesitsel analiz algoritması kullanılır. Girişimci tasarım uzmanı, malzeme konusundaki bilgilerinden tam anlamıyla faydalanabilir:

• yenilikçi somut üyeler tasarlamak,

• düzensiz şekilli hayatta kalan parçalarda bozulmuş veya hasar görmüş kirişlerde veya kolonlarda kalan kuvveti değerlendirmek.

Algoritma, Thompson, P.J, "İki Eksenli Bükülme ve Eksenel Yük Altında Betonarme Kesitlerin Nihai Mukavemet Etki Alanının Tartışılması", ACI Structural Journal, Nov-Dec 2013, s. 1109-1112'de tarif edilmiştir.

Girdide, yerleşik teknoloji alanında olmasını sağlamak için hiçbir engel bulunmamaktadır. Tam evrensel doğa mevcuttur.

Çeşitli kesit şekilleri için belirlenmiş hesaplama yöntemleri vardır: dikdörtgen, dairesel ve Tee örneklerdir. Ayrıca, yerleşik yöntemler betonun gerilme / gerinme ilişkisi için çeşitli şekiller kullanır: dikdörtgen gerilme bloğu, parabolik gerilme bloğu, doğrusal, çatlak doğrusal örnekler.

Bu uygulama enine kesitin herhangi bir şeklini, herhangi bir takviye düzenlemesini ve her malzemenin gerilme / gerinme ilişkileri için herhangi bir şekli kabul edecektir.

Ayrıca, bu yerleşik yöntemlerin çoğunda, eğer başvuru girişi, oluşturulan metodun girişi ile aynı ise, o zaman uygulamadan elde edilen sonuçlar oluşturulan metodunkilerle aynı olacaktır.

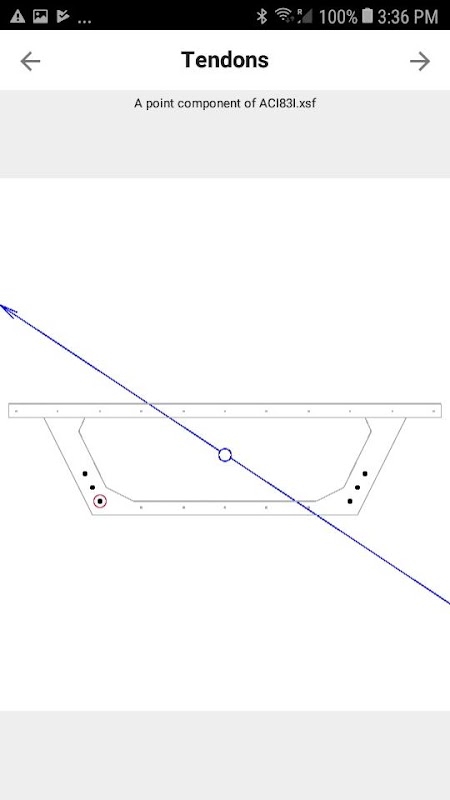

Kesit şekli, X, Y'nin her bir köşe için koordinatlarını ve her bir takviye çubuğunun konumunu girdiği şekilde girilir. Gerilme / gerinme ilişkileri gerilme dizisi, gerilme koordinatları olarak girilir; Tanımlanan noktalar arasındaki ilişki doğrusaldır.

Bu malzeme tanımlama tesisi tamamen geneldir. Bununla birlikte, ACI-318 ve Eurocode 2 gibi çeşitli ana akım tasarım kodlarına uygun malzeme tanımları otomatik olarak üretecek olan tesisler de vardır. Bunlar, ilgili kodda tanımlanan belirli parametreler için girdi değerleri gerektirir.

Bazı özellikler tüm bu cihazlarda çalışmaz, ancak uygulama, herhangi bir Android akıllı telefon için tasarlanmıştır. Tüm cihazlarda çalışmayan bir bilgisayar ve telefon arasında veri aktarımı yapma imkanı vardır. Samsung Galaxy modeli MS-J250G gibi bazı cihazlarda çalışıyorlar.

Uygulama, her biri bir kesitin tam bir açıklamasını içeren dosyaları yazar ve okur. Bunlar, sadece uygulama tarafından okunması amaçlanmasına rağmen, basit metin dosyalarıdır. Bazı cihazlarla bir Apple Mac'e veya PC'ye aktarılabilir. Ayrıca, bu diğer cihazlardaki xsec uygulamasıyla uyumludurlar. Bununla birlikte, bu uygulamanın kullanımı (Android telefon xsec) başka bir cihaz gerektirmez: tamamen tek başına olabilir.

Kapsamlı bir kullanım kılavuzu ve xsecweb.com adresinde internet üzerinde çalışılmış bazı örnekler var.
