Cross-section analysis of rein

Balken of kolommen van elke vorm, alle materialen en eventuele belasting.

Metrische of inch-pondeenheden

Voorzieningen voor voorspanning en gefaseerde of composietconstructies zijn inbegrepen.

Er wordt een innovatief analyse-algoritme voor een brede of brede doorsnede gebruikt. De ondernemende ontwerpprofessional kan ten volle profiteren van zijn kennis van de materialen:

• om innovatieve betonnen leden te ontwerpen,

• de resterende sterkte van onregelmatig gevormde overgebleven delen van beschadigde of beschadigde balken of kolommen beoordelen.

Het algoritme wordt beschreven door Thompson, P.J., Discussion of "Ultimate Strength Domain of Reinforced Concrete Sections under Biaxial Buigen and Axial Load", ACI Structural Journal, Nov-Dec 2013, pp 1109-1112.

Er zijn geen stoepranden op de invoer om te zorgen dat deze zich binnen het bereik van gevestigde technologie bevindt. De volledige universele aard is beschikbaar.

Er zijn vastgestelde berekeningsmethoden voor een verscheidenheid van dwarsdoorsnede vormen: rechthoekig, cirkelvormig en T-stuk zijn voorbeelden. Ook de gevestigde methoden gebruiken een verscheidenheid aan vormen voor de spanning / rekverhouding van beton: het rechthoekige spanningsblok, het parabolische spanningsblok, lineaire, gekraakte lineaire zijn voorbeelden.

Deze toepassing aanvaardt elke vorm van de dwarsdoorsnede, elke rangschikking van versteviging en elke vorm voor de spanning / rek-relaties van elk materiaal.

Verder, met de meeste van deze gevestigde methoden, als de invoer voor de toepassing dezelfde is als die ingevoerd voor de gevestigde methode, zullen de resultaten van de toepassing dezelfde zijn als die van de gevestigde methode.

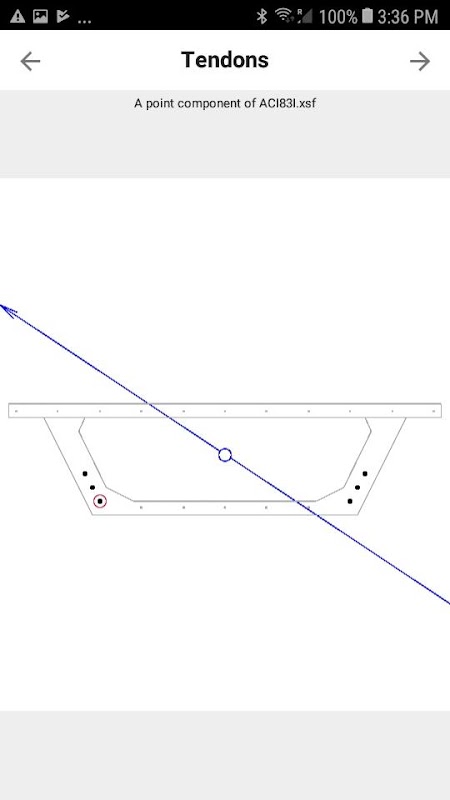

De vorm van de doorsnede wordt ingevoerd als een reeks X-, Y-coördinaten voor elke hoek en de locatie van elke wapeningsstaaf. Stress / stamrelaties worden ingevoerd als een opeenvolging van stress, rekcoördinaten; de relatie is lineair tussen die gedefinieerde punten.

Deze beschrijving van het materiaalbeschrijving is volledig algemeen. Desalniettemin zijn er ook faciliteiten die automatisch materiaalbeschrijvingen genereren die in overeenstemming zijn met verschillende reguliere ontwerpcodes zoals ACI-318 en Eurocode 2. Deze vereisen invoerwaarden voor specifieke parameters die zijn gedefinieerd in de relevante code.

De applicatie is bedoeld voor elke Android-smartphone, hoewel sommige functies niet werken op al deze apparaten. Er zijn voorzieningen om gegevens uit te wisselen tussen de telefoon en een computer die niet op alle apparaten werken. Ze werken op sommige apparaten, zoals de Samsung Galaxy-model MS-J250G.

De toepassing schrijft en leest bestanden die elk een volledige beschrijving van een doorsnede bevatten. Dit zijn eenvoudige tekstbestanden, hoewel ze bedoeld zijn om alleen door de toepassing te worden gelezen. Bij sommige apparaten kunnen ze worden overgebracht van en naar een Apple Mac of een pc. Ze zijn ook compatibel met de xsec-applicatie op die andere apparaten. Desalniettemin vereist het gebruik van deze applicatie (Android-telefoon xsec) geen ander apparaat: het kan volledig op zichzelf staan.

Er is een uitgebreide gebruikershandleiding en enkele uitgewerkte voorbeelden op het internet op xsecweb.com.
