Cross-section analysis of rein

Belki lub kolumny o dowolnym kształcie, dowolne materiały i wszelkie obciążenia.

Jednostki metryczne lub calowe

Uwzględniono urządzenia do sprężania i konstrukcji stopniowej lub kompozytowej.

Stosowany jest innowacyjny algorytm analizy przekroju poprzecznego belki lub kolumny, który jest bardzo uniwersalny. Przedsiębiorczy profesjonalista może w pełni wykorzystać swoją wiedzę na temat materiałów:

• do projektowania innowacyjnych elementów betonowych,

• ocena pozostałej siły w nieregularnych kształtach zachowanych części uszkodzonych lub uszkodzonych belek lub kolumn.

Algorytm jest opisany przez Thompsona, P.J., Dyskusja o „Ostatecznej domenie wytrzymałości wzmocnionych odcinków betonu pod zginaniem dwuosiowym i obciążeniu osiowym”, ACI Structural Journal, listopad-grudzień 2013, str. 1109-1112.

Na wejściu nie ma krawężników, aby zapewnić, że znajduje się on w obszarze ustalonej technologii. Dostępny jest w pełni uniwersalny charakter.

Istnieją ustalone metody obliczeniowe dla różnych kształtów przekroju: prostokątne, kołowe i trójnik są przykładami. Również ustalone metody wykorzystują różne kształty dla relacji naprężenie / odkształcenie betonu: przykładowe są prostokątne bloki naprężeń, blok parabolicznego naprężenia, liniowy, pęknięty liniowy.

Ta aplikacja zaakceptuje dowolny kształt przekroju, dowolny układ zbrojenia i dowolny kształt dla zależności naprężenie / odkształcenie każdego materiału.

Ponadto, w przypadku większości z tych ustalonych metod, jeśli dane wejściowe do aplikacji są takie same jak dane wejściowe do ustalonej metody, wyniki z aplikacji będą takie same jak te z ustalonej metody.

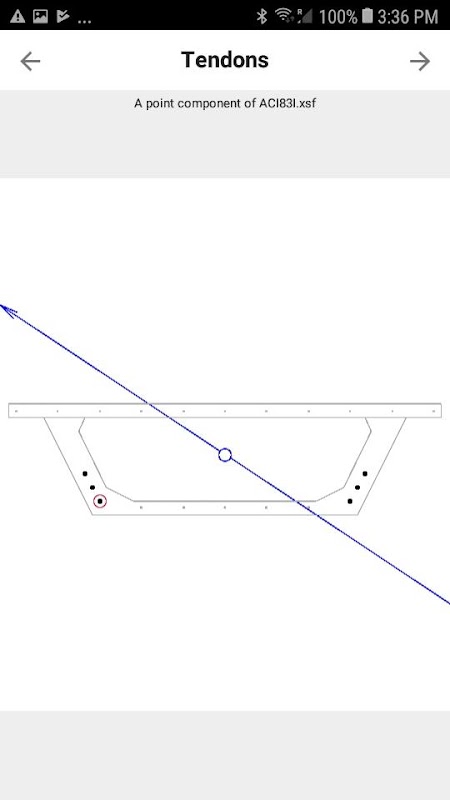

Kształt przekroju jest wprowadzany jako sekwencja współrzędnych X, Y dla każdego narożnika i położenie każdego pręta zbrojeniowego. Relacje naprężenie / odkształcenie są wprowadzane jako sekwencja naprężeń, współrzędne odkształcenia; relacja jest liniowa między tymi zdefiniowanymi punktami.

To urządzenie do opisu materiałów jest całkowicie ogólne. Niemniej jednak istnieją również obiekty, które automatycznie generują opisy materiałów zgodne z różnymi kodami projektu głównego nurtu, takimi jak ACI-318 i Eurokod 2. Wymagają one wartości wejściowych dla określonych parametrów zdefiniowanych w odpowiednim kodzie.

Aplikacja jest przeznaczona dla każdego smartfona z systemem Android, chociaż niektóre funkcje nie działają na wszystkich tych urządzeniach. Istnieją urządzenia do przesyłania danych między telefonem a komputerem, które nie działają na wszystkich urządzeniach. Działają na niektórych urządzeniach, takich jak model Samsung Galaxy MS-J250G.

Aplikacja zapisuje i odczytuje pliki, z których każdy zawiera pełny opis jednego przekroju. Są to proste pliki tekstowe, chociaż mają być odczytywane tylko przez aplikację. W przypadku niektórych urządzeń można je przesyłać do iz komputera Apple Mac lub komputera PC. Są również kompatybilne z aplikacją xsec na tych innych urządzeniach. Niemniej jednak korzystanie z tej aplikacji (telefon Android xsec) nie wymaga żadnego innego urządzenia: może być całkowicie samodzielne.

W internecie na stronie xsecweb.com znajduje się obszerny podręcznik użytkownika i kilka przykładów.
