Cross-section analysis of rein

Dầm hoặc cột của bất kỳ hình dạng, bất kỳ vật liệu, và bất kỳ tải.

Đơn vị mét hoặc inch-pound

Các cơ sở để dự ứng lực và dàn dựng hoặc xây dựng tổng hợp được bao gồm.

Một thuật toán phân tích mặt cắt ngang chùm hoặc cột sáng tạo rất phổ biến được sử dụng. Chuyên gia thiết kế táo bạo có thể tận dụng tối đa kiến ​​thức của họ về các vật liệu:

• để thiết kế các thành viên bê tông sáng tạo,

• để đánh giá cường độ còn lại trong các phần còn lại có hình dạng không đều của dầm hoặc cột bị hư hỏng hoặc hư hỏng.

Thuật toán được mô tả bởi Thompson, P. J., Thảo luận về "Miền cường độ cuối cùng của các phần bê tông cốt thép dưới tải trọng uốn và tải trọng trục", Tạp chí Kết cấu ACI, tháng 11-12 / 2013, tr 1109-1112.

Không có hạn chế về đầu vào để đảm bảo nó nằm trong lĩnh vực công nghệ đã được thiết lập. Bản chất phổ quát đầy đủ có sẵn.

Có các phương pháp tính toán được thiết lập cho một loạt các hình dạng mặt cắt: hình chữ nhật, hình tròn và Tee là ví dụ. Ngoài ra các phương pháp được thiết lập sử dụng nhiều hình dạng khác nhau cho mối quan hệ ứng suất / biến dạng của bê tông: khối ứng suất hình chữ nhật, khối ứng suất parabol, tuyến tính, tuyến tính bị nứt là những ví dụ.

Ứng dụng này sẽ chấp nhận bất kỳ hình dạng của mặt cắt, bất kỳ sự sắp xếp của cốt thép và bất kỳ hình dạng nào cho mối quan hệ căng thẳng / căng thẳng của từng vật liệu.

Hơn nữa, với hầu hết các phương thức đã thiết lập này, nếu đầu vào cho ứng dụng giống với đầu vào của phương thức đã thiết lập thì kết quả từ ứng dụng sẽ giống với đầu vào của phương thức đã thiết lập.

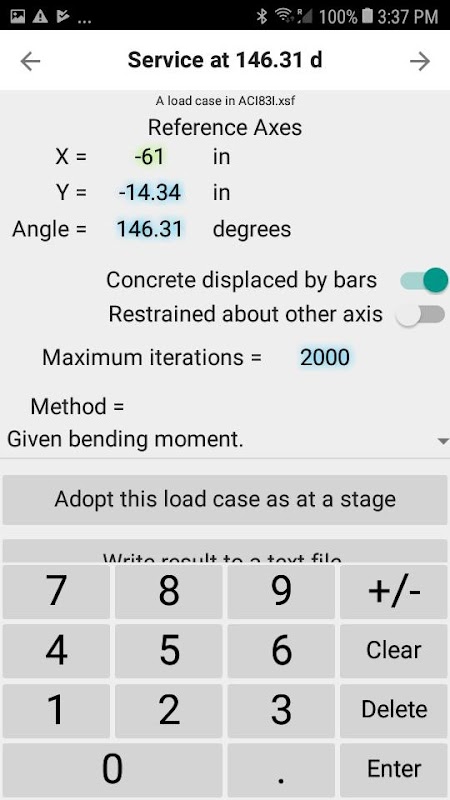

Hình dạng mặt cắt được nhập vào dưới dạng một chuỗi tọa độ X, Y cho mỗi góc và vị trí của mỗi thanh cốt thép. Mối quan hệ căng thẳng / căng thẳng là đầu vào như một chuỗi căng thẳng, tọa độ căng thẳng; mối quan hệ là tuyến tính giữa các điểm được xác định.

Cơ sở mô tả vật liệu này là hoàn toàn chung chung. Tuy nhiên, cũng có những cơ sở sẽ tự động tạo ra các mô tả vật liệu phù hợp với các mã thiết kế chính khác nhau như ACI-318 và Eurocode 2. Chúng yêu cầu các giá trị đầu vào cho các tham số cụ thể được xác định trong mã liên quan.

Ứng dụng này dành cho mọi điện thoại thông minh Android, mặc dù một số tính năng không hoạt động trên tất cả các thiết bị này. Có các phương tiện để truyền dữ liệu giữa điện thoại và máy tính không hoạt động trên tất cả các thiết bị. Chúng hoạt động trên một số thiết bị như model Samsung Galaxy MS-J250G.

Ứng dụng ghi và đọc các tệp mà mỗi tệp chứa một mô tả đầy đủ về một mặt cắt. Đây là những tệp văn bản đơn giản mặc dù chúng chỉ được đọc bởi ứng dụng. Với một số thiết bị, chúng có thể được chuyển đến và từ Apple Mac hoặc PC. Ngoài ra, chúng tương thích với ứng dụng xsec trên các thiết bị khác đó. Tuy nhiên, việc sử dụng ứng dụng này (điện thoại Android xsec) không yêu cầu bất kỳ thiết bị nào khác: nó có thể hoàn toàn độc lập.

Có một hướng dẫn sử dụng toàn diện và một số ví dụ hoạt động trên internet tại xsecweb.com.
