Cross-section analysis of rein

Travi o colonne di qualsiasi forma, qualsiasi materiale e qualsiasi carico.

Unità metriche o libbre in pollici

Sono incluse le strutture per la precompressione e la costruzione in scena o composita.

Viene utilizzato un algoritmo innovativo di analisi della sezione trasversale della trave o della colonna che è molto universale. L'intraprendente professionista del design può sfruttare appieno la loro conoscenza dei materiali:

• progettare membri concreti innovativi,

• valutare la resistenza residua in parti sopravvissute irregolari di travi o colonne deteriorate o danneggiate.

L'algoritmo è descritto da Thompson, P.J., Discussione su "Ultimate Strength Domain of Reinforced Concrete Sections in Biaxial Bending and Axial Load", ACI Structural Journal, novembre-dicembre 2013, pagg. 1109-1112.

Non ci sono limiti sull'input per garantire che sia nell'ambito della tecnologia consolidata. La piena natura universale è disponibile.

Esistono metodi di calcolo consolidati per una varietà di forme di sezione trasversale: rettangolare, circolare e Tee sono esempi. Anche i metodi consolidati utilizzano una varietà di forme per la relazione sforzo / deformazione del calcestruzzo: il blocco di sollecitazione rettangolare, il blocco di sollecitazione parabolico, lineare, lineare incrinato sono esempi.

Questa applicazione accetterà qualsiasi forma della sezione trasversale, qualsiasi disposizione di rinforzo e qualsiasi forma per le relazioni sforzo / deformazione di ciascun materiale.

Inoltre, con la maggior parte di questi metodi consolidati, se l'input dell'applicazione è lo stesso dell'input del metodo stabilito, i risultati dell'applicazione saranno gli stessi di quelli del metodo stabilito.

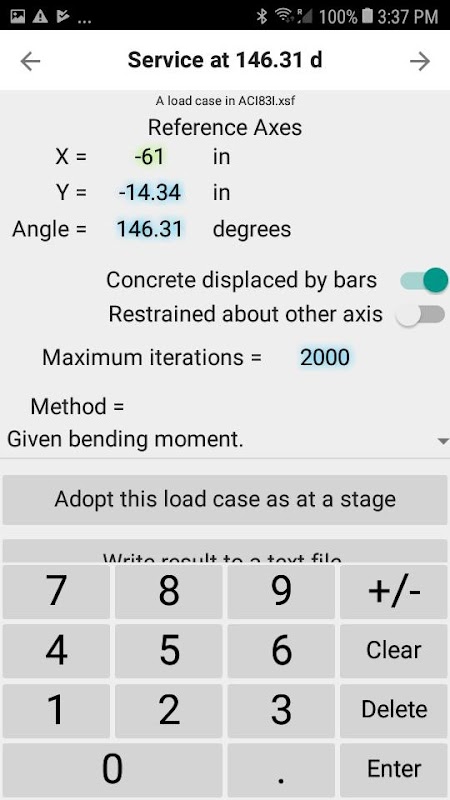

La forma della sezione trasversale viene inserita come una sequenza di coordinate X, Y per ogni angolo e la posizione di ciascuna barra d'armatura. Le relazioni sforzo / deformazione sono inserite come una sequenza di sollecitazioni, coordinate di deformazione; la relazione è lineare tra quei punti definiti.

Questa funzione di descrizione del materiale è completamente generale. Tuttavia ci sono anche strutture che generano automaticamente descrizioni di materiali che sono conformi ai vari codici di progettazione tradizionali come ACI-318 e Eurocode 2. Questi richiedono valori di input per parametri specifici definiti nel codice rilevante.

L'applicazione è pensata per qualsiasi smartphone Android, sebbene alcune funzioni non funzionino su tutti questi dispositivi. Esistono strutture per trasferire i dati tra il telefono e un computer che non funziona su tutti i dispositivi. Funzionano su alcuni dispositivi come il Samsung Galaxy modello MS-J250G.

L'applicazione scrive e legge i file che contengono ciascuno una descrizione completa di una sezione trasversale. Si tratta di file di testo semplici sebbene siano destinati alla lettura solo dall'applicazione. Con alcuni dispositivi possono essere trasferiti da e verso un Apple Mac o un PC. Inoltre sono compatibili con l'applicazione xsec su quegli altri dispositivi. Tuttavia l'uso di questa applicazione (telefono Android xsec) non richiede nessun altro dispositivo: può essere completamente autonomo.

C'è una guida utente completa e alcuni esempi funzionanti su internet su xsecweb.com.
