Droid Tesla Pro

DroidTesla é um simulador de circuito simples e poderoso.

Perfeito para alunos novos em design e construção de circuitos eletrônicos,

amadores e amadores e até mesmo profissionais experientes que querem uma rápida

ferramenta útil para realizar cálculos de projeto de circuito eletrônico.

Isso é interatividade e inovação que você não encontra nas melhores ferramentas SPICE para PC como Multisim, LTspice, OrCad ou PSpice (as marcas registradas pertencem aos seus respectivos proprietários).

O simulador DroidTesla resolve circuitos resistivos básicos usando a Lei da Corrente de Kirchoff (KCL)

da mesma forma que um aluno em uma classe de circuitos faria, o simulador sistematicamente forma uma matriz de acordo com

com KCL e então prossegue para resolver as quantidades desconhecidas usando vários métodos algébricos

técnicas como eliminação de Gauss e técnicas de matriz esparsa.

Para componentes não lineares, como o diodo e o BJT, motor DroidTesla procurando a solução aproximada fazendo uma suposição inicial em uma resposta

e, em seguida, melhorando a solução com cálculos sucessivos baseados nessa estimativa.

Isso é chamado de processo iterativo. A simulação de DroidTesla usa o algoritmo iterativo de Newton-Raphson

para resolver circuitos com relações I / V não lineares.

Para elementos reativos (capacitores e indutores), o DroidTesla utiliza métodos de integração numérica para aproximar o estado dos elementos reativos em função do tempo.

DroidTesla oferece os métodos de integração Trapezoidal (adicionarei um método GEAR posteriormente) para aproximar o estado dos elementos reativos.

Embora para a maioria dos circuitos, ambos os métodos fornecerão resultados quase idênticos,

geralmente considera-se que o método Gear é mais estável, mas o método trapezoidal é mais rápido e preciso.

DroidTesla por enquanto pode simular:

-Resistor

-Capacitor

-Indutor

-Potenciômetro

-Lâmpada

- Amplificador operacional ideal

- Transistor de junção bipolar (NPN PNP)

- Esgotamento do canal N do MOSFET

-MOSFET N-channel Enhancement

- Depleção do canal P do MOSFET

- Aprimoramento do canal P do MOSFET

-JFET N e P

-PN Diodo

-PN Led diodo

-PN Zener diodo

-Fonte de corrente AC

Fonte de corrente DC

-Fonte de tensão AC

Fonte de tensão CC (bateria)

-CCVS - fonte de tensão controlada por corrente

-CCCS - fonte de corrente controlada por corrente

-VCVS - fonte de tensão controlada por tensão

-VCCS - fonte de corrente controlada por tensão

- Fonte de tensão de onda quadrada

- Fonte de tensão de onda triangular

-Amperímetro AC

-DC amperímetro

-Voltímetro AC

-DC voltímetro

-Osciloscópio de dois canais

-SPST Switch

- Chave SPDT

- Chave controlada por tensão

- Chave controlada por corrente

-E

-NAND

-OU

-NEM

-NÃO

-XOR

-XNOR

-JK flip-flop

Display de 7 segmentos

-D flip-flop

-Retransmissão

-IC 555

-Transformador

-Graetz Circuit

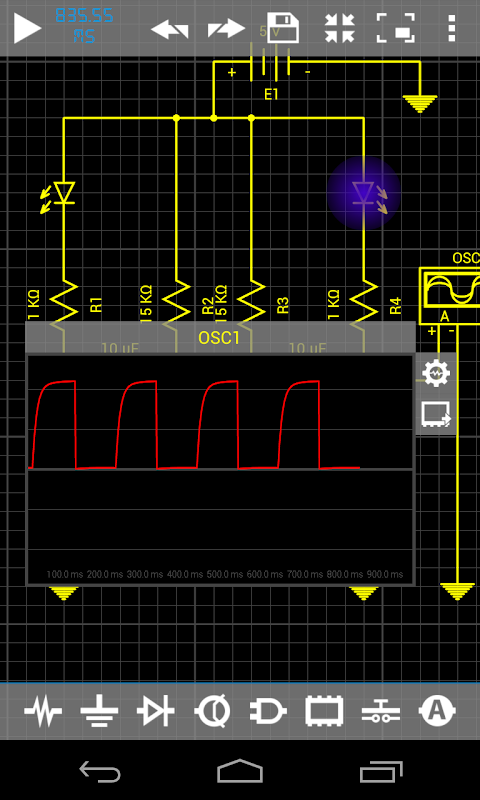

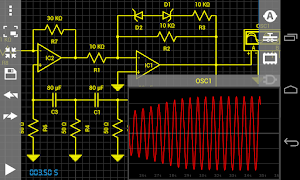

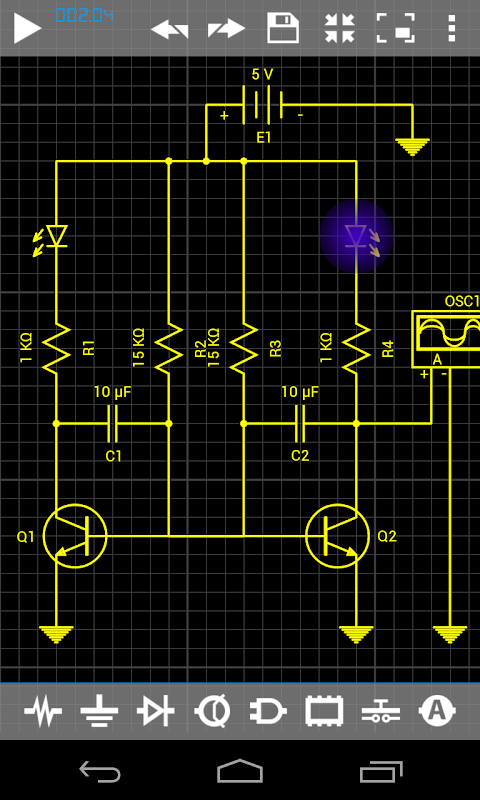

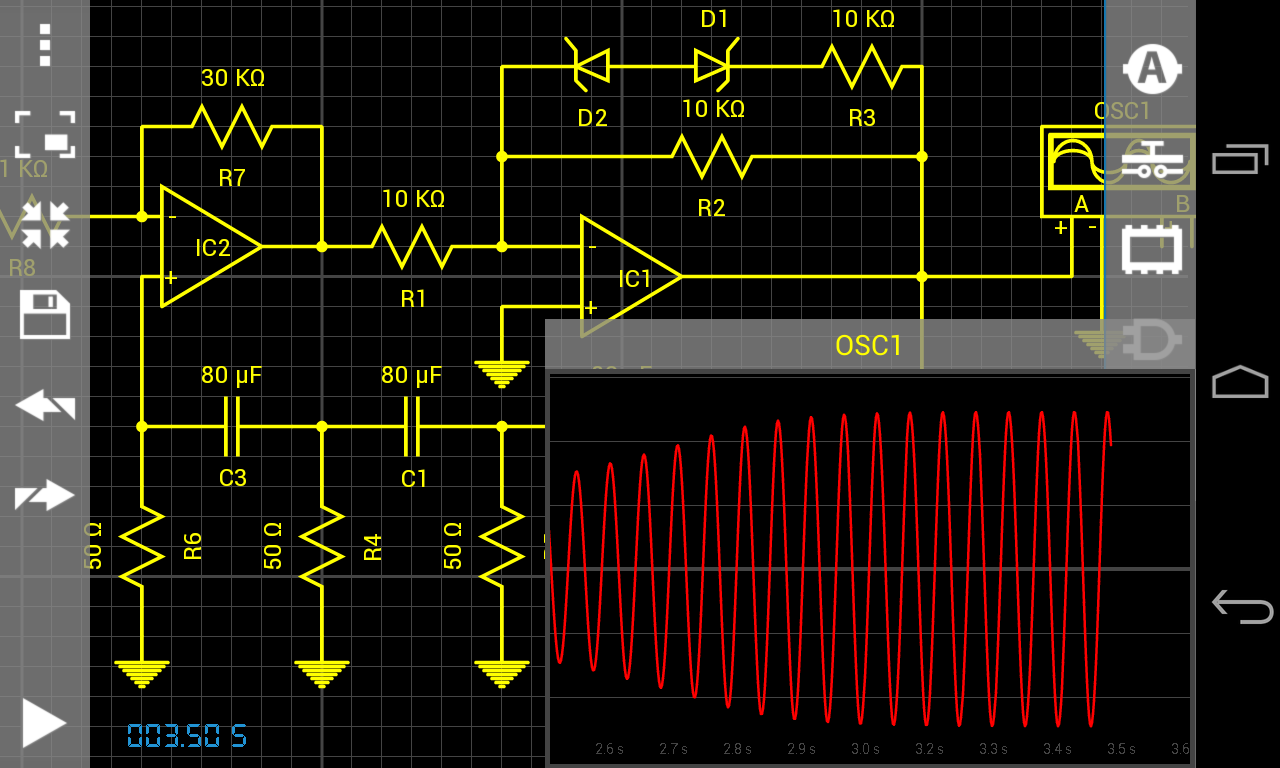

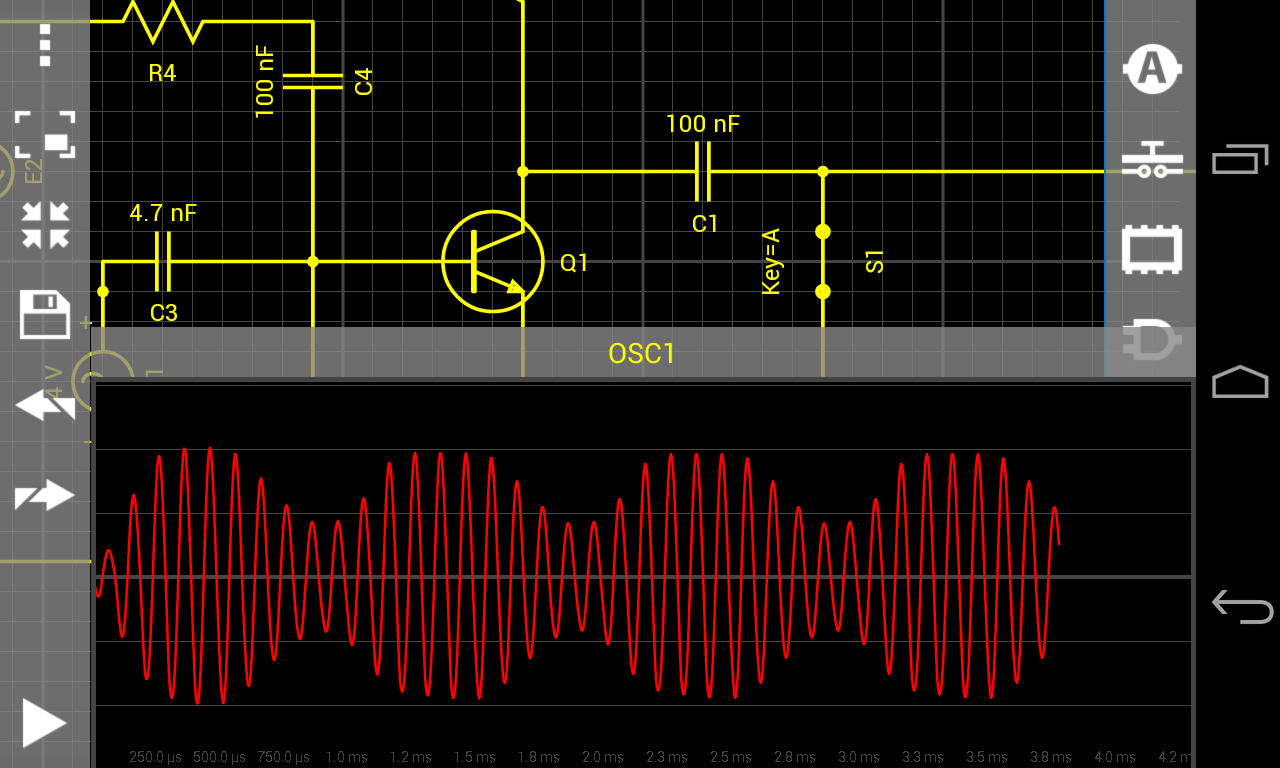

Se você está fazendo um

osciladores você tem que colocar um pequeno valor inicial em alguns dos

elementos reativos. (veja os exemplos)
