Droid Tesla Pro

DroidTesla adalah simulator sirkuit yang sederhana dan kuat.

Sempurna untuk siswa yang baru mengenal desain dan konstruksi sirkuit elektronik,

penghobi dan pengotak-atik dan bahkan profesional berpengalaman yang ingin cepat,

alat praktis untuk melakukan perhitungan desain sirkuit elektronik.

Itulah interaktivitas dan inovasi yang tidak dapat Anda temukan di alat SPICE terbaik untuk PC seperti Multisim, LTspice, OrCad atau PSpice (merek dagang milik pemiliknya masing-masing).

Simulator DroidTesla memecahkan sirkuit resistif dasar menggunakan Hukum Arus Kirchoff (KCL)

Dengan cara yang sama seperti siswa di kelas sirkuit, simulator secara sistematis membentuk matriks sesuai

dengan KCL dan kemudian melanjutkan untuk memecahkan jumlah yang tidak diketahui menggunakan berbagai aljabar

teknik seperti eliminasi Gaussian dan teknik matriks jarang.

Untuk komponen non-linier, seperti dioda dan BJT, mesin DroidTesla mencari solusi perkiraan dengan membuat tebakan awal pada sebuah jawaban

dan kemudian menyempurnakan solusi dengan penghitungan yang berurutan yang dibangun berdasarkan perkiraan ini.

Ini disebut proses iteratif. Simulasi DroidTesla menggunakan algoritma iteratif Newton-Raphson

untuk menyelesaikan sirkuit dengan hubungan I / V non-linier.

Untuk elemen reaktif (kapasitor dan induktor), DroidTesla menggunakan metode integrasi numerik untuk memperkirakan keadaan elemen reaktif sebagai fungsi waktu.

DroidTesla menawarkan metode integrasi Trapezoidal (saya akan menambahkan metode GEAR nanti) untuk memperkirakan status elemen reaktif.

Meskipun untuk sebagian besar sirkuit, kedua metode tersebut akan memberikan hasil yang hampir sama,

metode Gear umumnya dianggap lebih stabil, tetapi metode trapesium lebih cepat dan lebih akurat.

DroidTesla untuk saat ini dapat mensimulasikan:

-Penghambat

-Kapasitor

-Induktor

-Potensiometer

-Bolam

Penguat operasional ideal

Transistor persimpangan bipolar (NPN PNP)

-MOSFET N-channel penipisan

Peningkatan saluran -MOSFET N

-MOSFET P-channel penipisan

Peningkatan saluran-MOSFET

-JFET N dan P

-PN Diode

-PN Led diode

-PN Zener diode

Sumber arus -AC

Sumber arus -DC

Sumber tegangan -AC

Sumber tegangan -DC (baterai)

-CCVS - sumber tegangan terkontrol saat ini

-CCCS - sumber arus terkontrol saat ini

-VCVS - sumber tegangan terkontrol tegangan

-VCCS - sumber arus terkontrol tegangan

-Sumber tegangan gelombang persegi

Sumber tegangan gelombang segitiga

-AC ampermeter

-DC ampermeter

-AC voltmeter

-DC voltmeter

-Dua osiloskop channe

-SPST Switch

-SPDT Switch

Sakelar yang dikendalikan tegangan

Sakelar yang dikendalikan saat ini

-DAN

-NAND

-ATAU

-MAUPUN

-TIDAK

-XOR

-XNOR

-JK flip-flop

-7 Tampilan Segmen

-D flip-flop

-Menyampaikan

-IC 555

-Transformator

-Rangkaian Graetz

Jika Anda membuat file

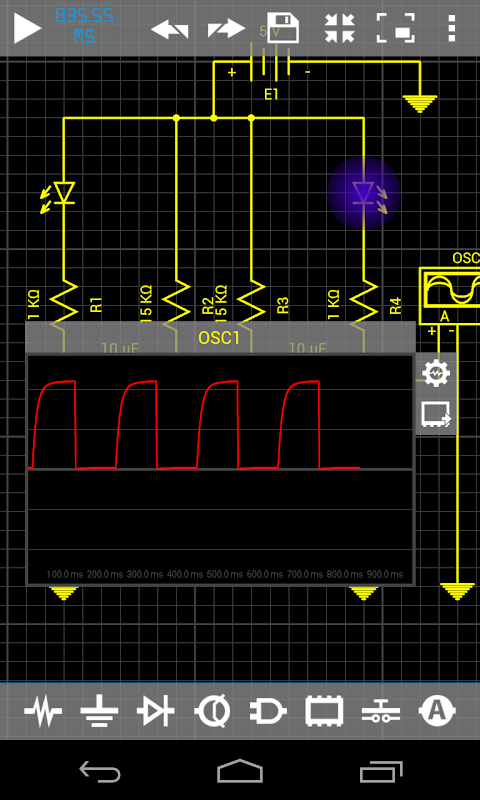

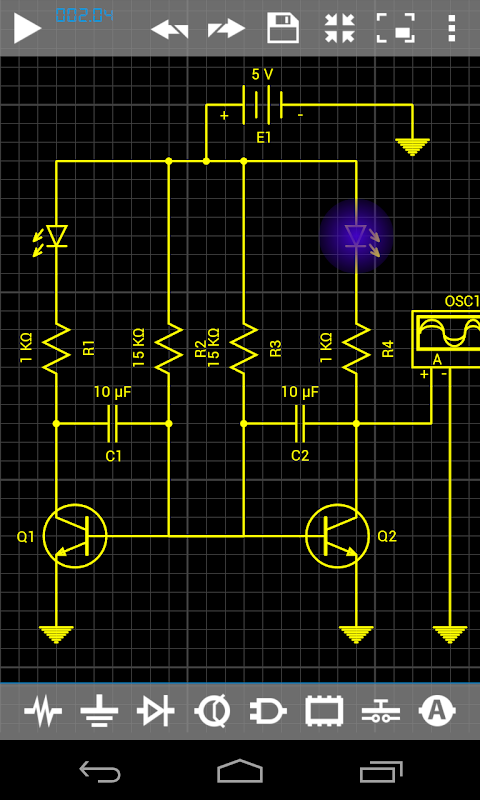

osilator Anda harus memberi nilai awal yang kecil pada beberapa

elemen reaktif. (lihat contoh)
