Droid Tesla Pro

DroidTesla ist ein einfacher und leistungsstarker Schaltungssimulator.

Perfekt für Studenten, die noch keine Erfahrung mit Design und Konstruktion von Elektronikschaltungen haben.

Bastler und Bastler und sogar erfahrene Profis, die schnell wollen,

praktisches Werkzeug zur Durchführung von Berechnungen des Elektronikschaltungsdesigns.

Das ist Interaktivität und Innovation, die Sie in den besten SPICE-Tools für PCs wie Multisim, LTspice, OrCad oder PSpice nicht finden können (Marken gehören ihren jeweiligen Eigentümern).

Der DroidTesla-Simulator löst grundlegende Widerstandsschaltungen nach dem Kirchoffschen Stromgesetz (KCL).

Ähnlich wie ein Schüler in einer Schaltungsklasse würde der Simulator systematisch eine entsprechende Matrix bilden

mit KCL und löst dann die unbekannten Größen mit verschiedenen algebraischen

Techniken wie Gaußsche Eliminierung und Techniken mit geringer Matrix.

Bei nichtlinearen Komponenten wie Diode und BJT sucht die DroidTesla-Engine nach der ungefähren Lösung, indem sie zunächst eine Antwort errät

und dann die Lösung mit aufeinanderfolgenden Berechnungen zu verbessern, die auf dieser Vermutung aufbauen.

Dies wird als iterativer Prozess bezeichnet. Die Droiden-Simulation verwendet den iterativen Newton-Raphson-Algorithmus

Schaltungen mit nichtlinearen I / V-Beziehungen zu lösen.

Für reaktive Elemente (Kondensatoren und Induktivitäten) verwendet DroidTesla numerische Integrationsmethoden, um den Zustand der reaktiven Elemente als Funktion der Zeit zu approximieren.

DroidTesla bietet die Trapez-Integrationsmethoden (ich werde später eine GEAR-Methode hinzufügen) an, um den Zustand der reaktiven Elemente zu approximieren.

Obwohl für die meisten Schaltungen beide Methoden nahezu identische Ergebnisse liefern,

Es wird allgemein angenommen, dass die Zahnradmethode stabiler ist, die Trapezmethode jedoch schneller und genauer.

DroidTesla kann jetzt simulieren:

-Widerstand

-Kondensator

-Induktor

-Potentiometer

-Die Glühbirne

-Idealer Operationsverstärker

-Bipolartransistor (NPN PNP)

-MOSFET-N-Kanal-Verarmung

-MOSFET N-Kanal-Verbesserung

-MOSFET P-Kanal-Verarmung

-MOSFET P-Kanal-Verbesserung

-JFET N und P.

-PN Diode

-PN LED-Diode

-PN Zenerdiode

-AC Stromquelle

-DC Stromquelle

-AC Spannungsquelle

-DC Spannungsquelle (Batterie)

-CCVS - Stromgesteuerte Spannungsquelle

-CCCS - Stromgesteuerte Stromquelle

-VCVS - spannungsgesteuerte Spannungsquelle

-VCCS - spannungsgesteuerte Stromquelle

-Squadratwellenspannungsquelle

- Dreieckwellenspannungsquelle

-AC Amperemeter

-DC Amperemeter

-AC Voltmeter

-DC Voltmeter

-Zwei-Kanal-Oszilloskop

-SPST-Schalter

-SPDT-Schalter

-Spannungsgesteuerter Schalter

-Stromgesteuerter Schalter

-UND

-NAND

-ODER

-NOCH

-NICHT

-XOR

-XNOR

-JK Flip-Flop

-7 Segmentanzeige

-D Flip-Flop

-Relais

-IC 555

-Transformator

-Graetz Circuit

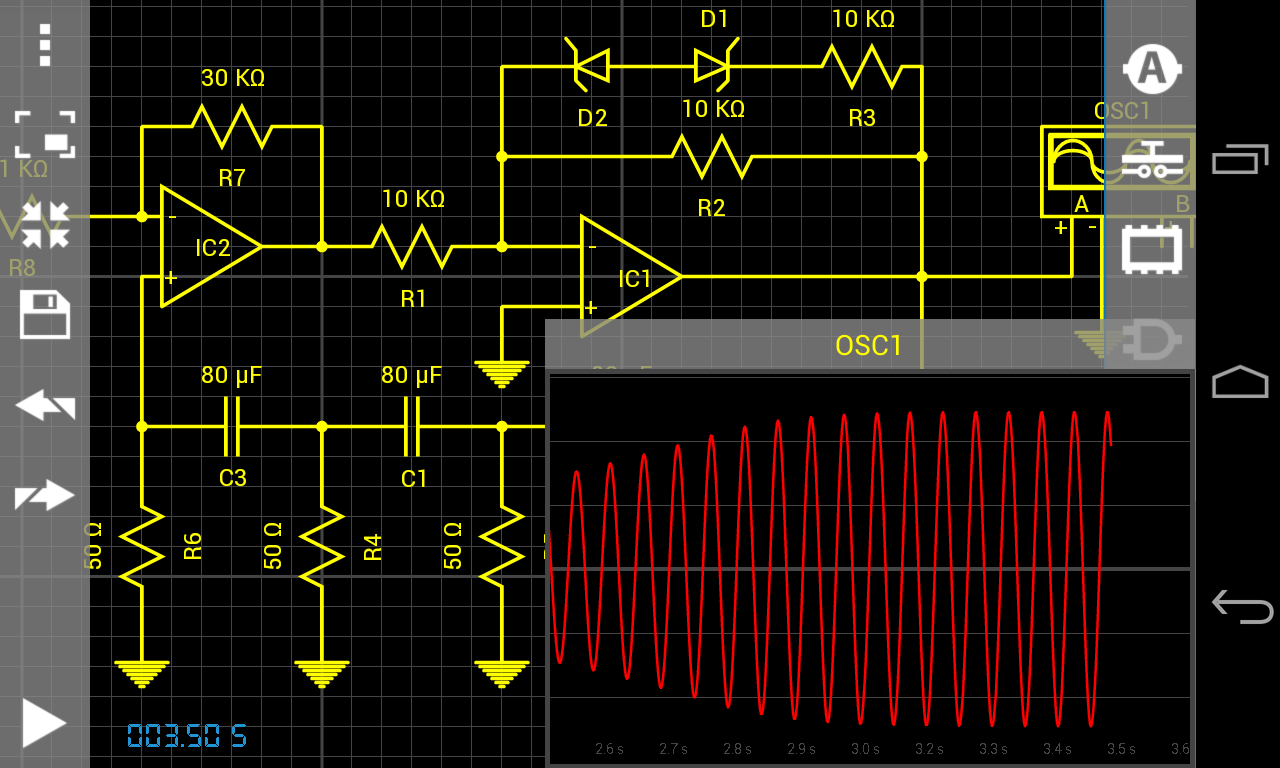

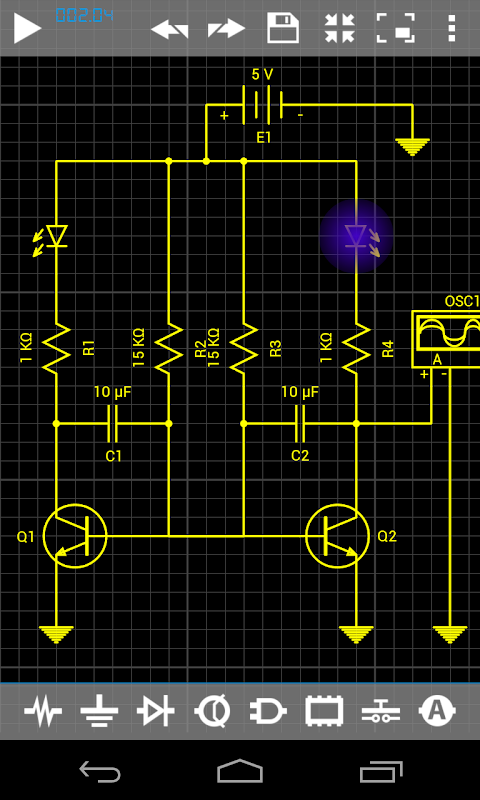

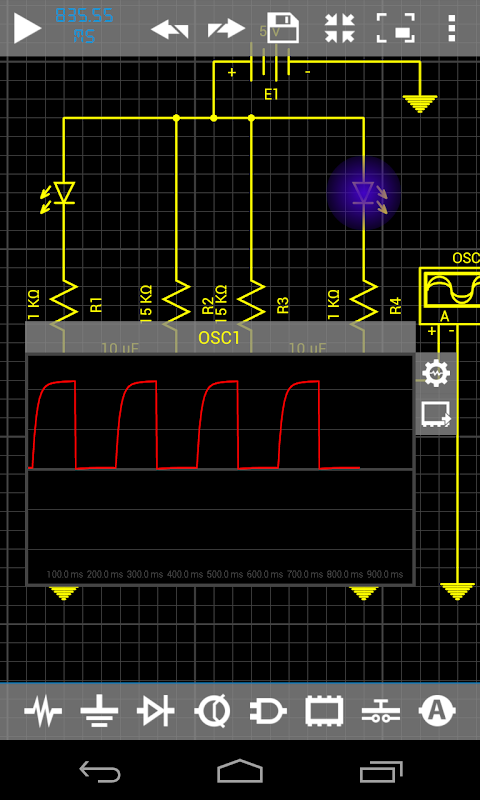

Wenn Sie eine machen

Oszillatoren müssen Sie einen kleinen Anfangswert auf einige der setzen

reaktive Elemente (siehe Beispiele)
