Droid Tesla Pro

DroidTesla هو محاكاة دائرة بسيطة وقوية.

مثالي للطلاب الجدد في تصميم وبناء الدوائر الإلكترونية ،

الهاوي والمصلحون وحتى المحترفون المخضرمون الذين يريدون سريعًا ،

أداة يدوية لإجراء حسابات تصميم الدوائر الإلكترونية.

هذا هو التفاعل والابتكار الذي لا يمكنك العثور عليه في أفضل أدوات سبايس للكمبيوتر الشخصي مثل Multisim أو LTspice أو OrCad أو PSpice (العلامات التجارية مملوكة لأصحابها).

جهاز محاكاة DroidTesla يحل الدوائر المقاومة الأساسية باستخدام قانون Kirchoff الحالي (KCL)

بنفس الطريقة التي يقوم بها الطالب في فصل الدوائر ، يقوم المحاكي بشكل منهجي بتشكيل مصفوفة وفقًا لذلك

باستخدام KCL ثم يشرع في حل الكميات غير المعروفة باستخدام طرق جبرية مختلفة

تقنيات مثل إزالة Gaussian وتقنيات المصفوفة المتفرقة.

بالنسبة للمكونات غير الخطية ، مثل الصمام الثنائي و BJT ، يبحث محرك DroidTesla عن الحل التقريبي عن طريق إجراء تخمين أولي للإجابة

ثم تحسين الحل بحسابات متتالية مبنية على هذا التخمين.

تسمى هذه العملية بالعملية التكرارية ، وتستخدم محاكاة DroidTesla خوارزمية Newton-Raphson التكرارية

لحل الدوائر ذات العلاقات غير الخطية I / V.

بالنسبة للعناصر التفاعلية (المكثفات والمحاثات) ، تستخدم DroidTesla طرق التكامل الرقمية لتقريب حالة العناصر التفاعلية كدالة للوقت.

يقدم DroidTesla طرق تكامل شبه منحرف (سأضيف طريقة GEAR لاحقًا) لتقريب حالة العناصر التفاعلية.

على الرغم من أنه بالنسبة لمعظم الدوائر ، ستوفر كلتا الطريقتين نتائج متطابقة تقريبًا ،

يعتبر بشكل عام أن طريقة الترس أكثر استقرارًا ، لكن طريقة شبه المنحرف أسرع وأكثر دقة.

يمكن لـ DroidTesla الآن محاكاة:

-المقاوم

-مكثف

-اداة الحث

-مقياس فرق الجهد

-المصباح الكهربائي

-مضخم تشغيلي مثالي

-ترانزستور تقاطع ثنائي القطب (NPN PNP)

-MOSFET N- استنزاف القناة

-MOSFET N- قناة تعزيز

-MOSFET P- استنزاف القناة

-MOSFET ف قناة تعزيز

-JFET N و P

-pn ديود

-pn الصمام الثنائي

-PN زينر ديود

المصدر الحالي AC

المصدر الحالي -DC

- مصدر الجهد AC

مصدر الجهد (البطارية) -DC

-CCVS - مصدر الجهد الذي يتم التحكم فيه حاليًا

-CCCS - المصدر الحالي الخاضع للرقابة

-VCVS - مصدر جهد متحكم فيه

-VCCS - مصدر تيار يتم التحكم فيه بالجهد

- مصدر جهد موجة مربعة

- مصدر جهد موجة مثلث

- التيار المتردد

-DC مقياس التيار الكهربائي

-AC الفولتميتر

-DC الفولتميتر

- اثنان من شانه الذبذبات

-SPST التبديل

-مفتاح SPDT

-مفتاح تحكم بالجهد

-مفتاح تحكم بالتيار

-و

-NAND

-أو

-ولا

-ليس

-XOR

-XNOR

-JK الوجه بالتخبط

-7 عرض المقطع

-د الوجه بالتخبط

-تناوب

-IC 555

-محول

حلبة جريتز

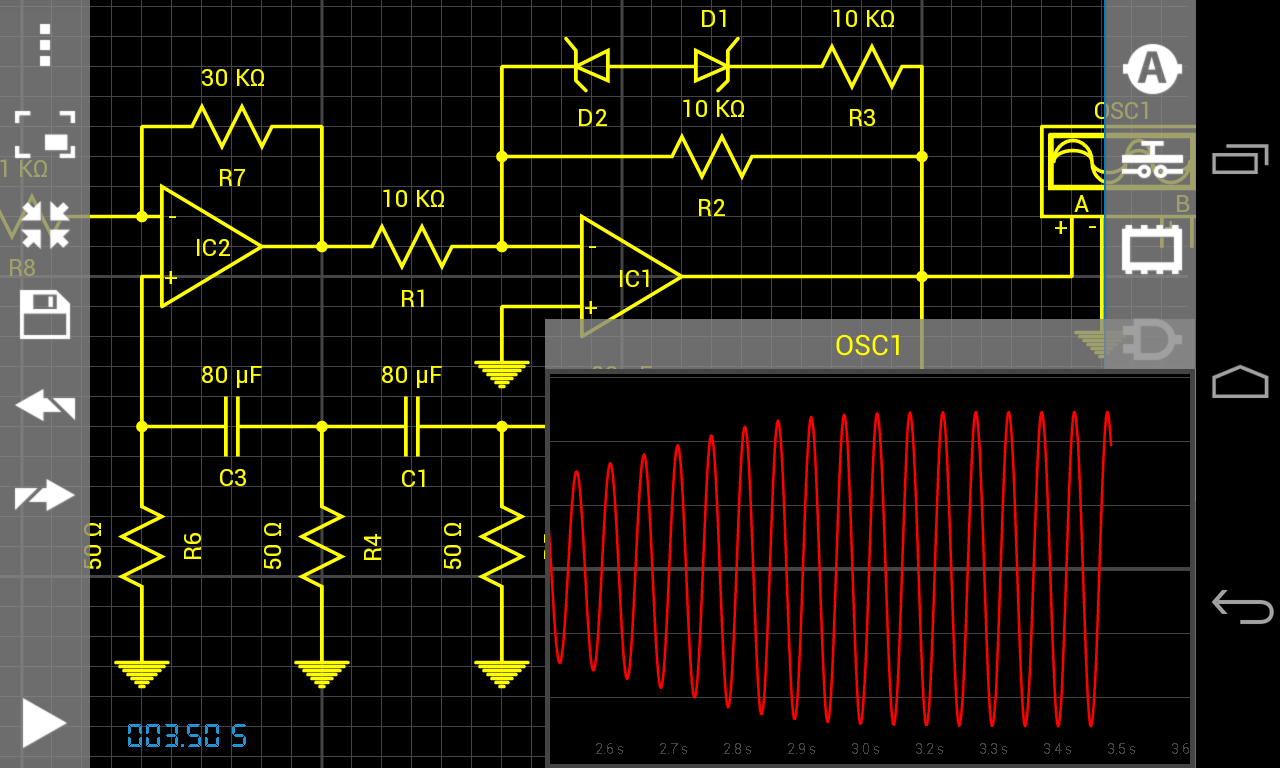

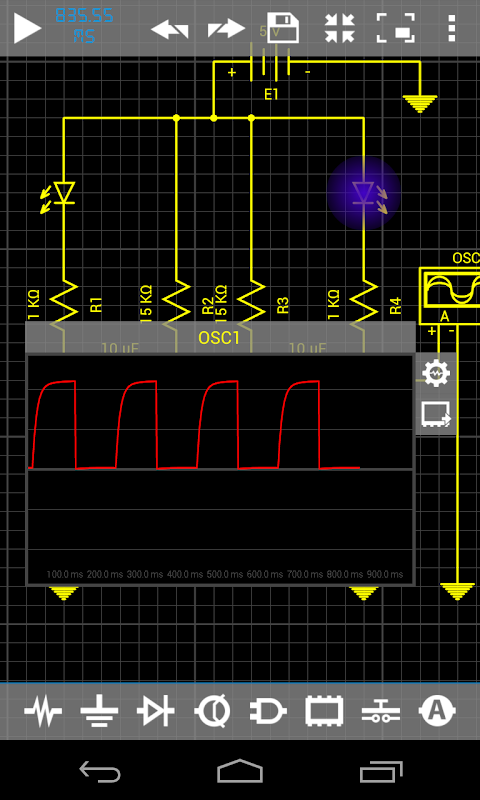

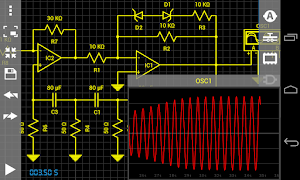

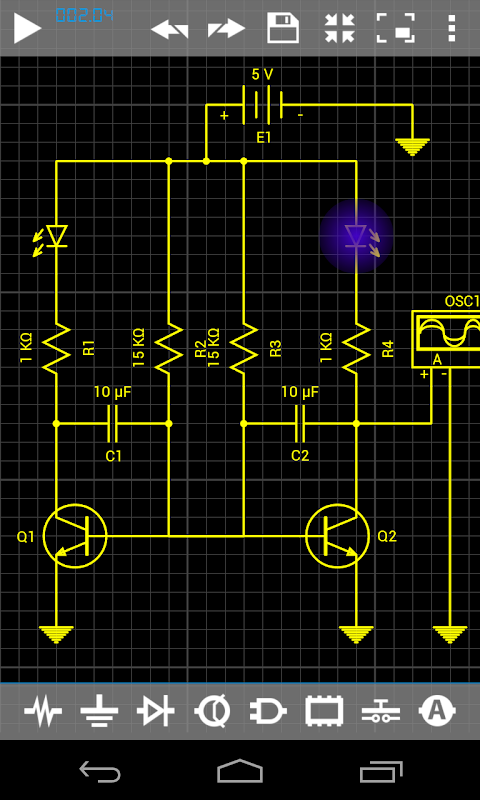

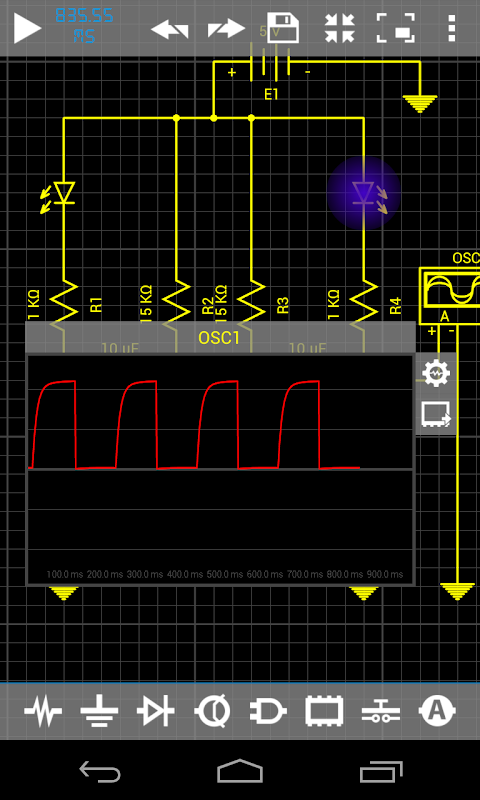

إذا كنت تقوم بعمل

المذبذبات عليك وضع قيمة أولية صغيرة على بعض من

العناصر التفاعلية (انظر الأمثلة)
