Droid Tesla Pro

DroidTesla - это простой и мощный симулятор схем.

Идеально подходит для студентов, плохо знакомых с проектированием и конструированием электронных схем,

любителей, мастеров и даже опытных профессионалов, которые хотят быстро,

удобный инструмент для выполнения расчетов электронных схем.

Этой интерактивности и новаторства вы не найдете в лучших инструментах SPICE для ПК, таких как Multisim, LTspice, OrCad или PSpice (товарные знаки принадлежат соответствующим владельцам).

Симулятор DroidTesla решает основные резистивные схемы с использованием закона тока Кирхгофа (KCL)

почти так же, как студент в классе схем, тренажер систематически формирует матрицу в соответствии с

с KCL, а затем переходит к поиску неизвестных величин, используя различные алгебраические

такие методы, как метод исключения Гаусса и разреженной матрицы.

Для нелинейных компонентов, таких как диод и BJT, движок DroidTesla ищет приблизительное решение, делая первоначальное предположение об ответе.

а затем улучшить решение с помощью последовательных вычислений, основанных на этом предположении.

Это называется итерационным процессом. Симуляция в AndroidTesla использует итерационный алгоритм Ньютона-Рафсона.

для решения схем с нелинейными отношениями I / V.

Для реактивных элементов (конденсаторов и катушек индуктивности) DroidTesla использует численные методы интегрирования для аппроксимации состояния реактивных элементов как функции времени.

DroidTesla предлагает методы интеграции Trapezoidal (позже я добавлю метод GEAR) для аппроксимации состояния реактивных элементов.

Хотя для большинства схем оба метода дают почти одинаковые результаты,

Обычно считается, что метод Gear более стабилен, но трапециевидный метод более быстрый и точный.

DroidTesla пока может моделировать:

-Резистор

-Конденсатор

-Индуктор

-Потенциометр

-Лампочка

-Идеальный операционный усилитель

-Биполярный переходной транзистор (NPN PNP)

-MOSFET N-канальное истощение

-MOSFET N-канальное расширение

-MOSFET истощение P-канала

-MOSFET P-канал улучшения

-JFET N и P

-PN диод

-PN Led диод

-PN стабилитрон

Источник переменного тока

Источник постоянного тока

-Источник напряжения переменного тока

-Источник напряжения постоянного тока (аккумулятор)

-CCVS - источник напряжения с регулируемым током

-CCCS - источник тока управляемого тока

-VCVS - источник напряжения, управляемый напряжением

-VCCS - источник тока, управляемый напряжением

-Источник напряжения прямоугольной формы

-Источник напряжения треугольной волны

-Амперметр переменного тока

-Амперметр постоянного тока

-AC вольтметр

-Вольтметр постоянного тока

-Двухканальный осциллограф

-SPST переключатель

-SPDT переключатель

-Переключатель с контролем напряжения

-Ток управляемый переключатель

-И

-NAND

-ИЛИ

-НЕТ

-НЕ

-XOR

-XNOR

-JK шлепки

-7-сегментный дисплей

-D триггер

-Реле

-IC 555

-Трансформатор

- Трасса Граца

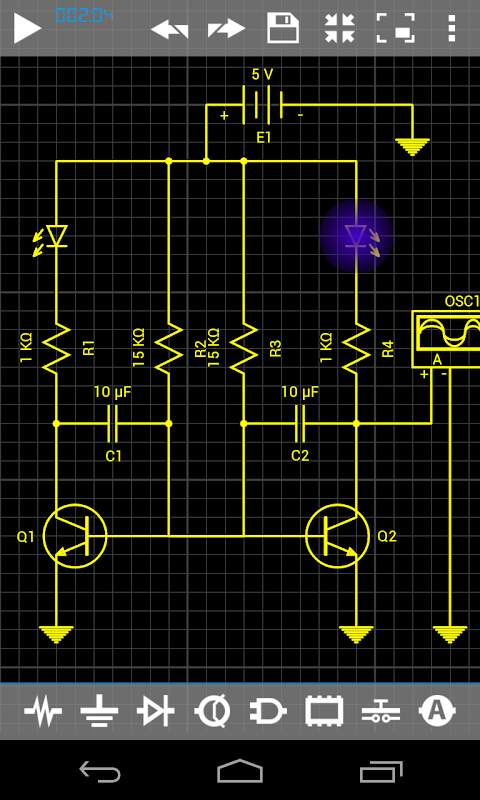

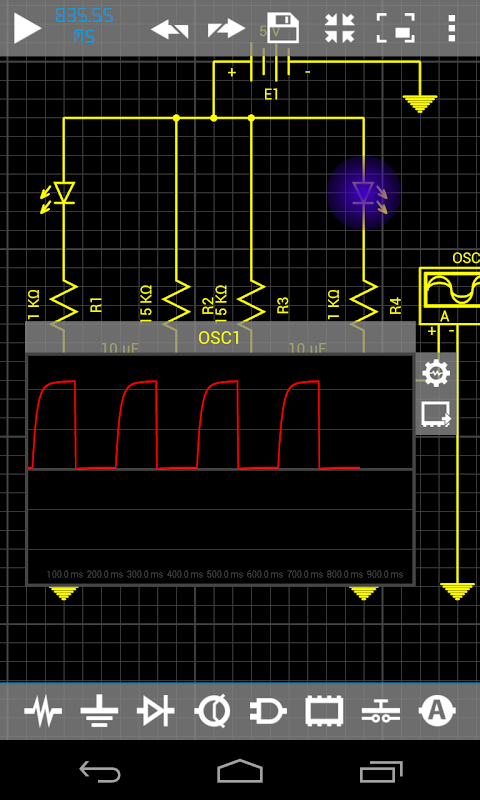

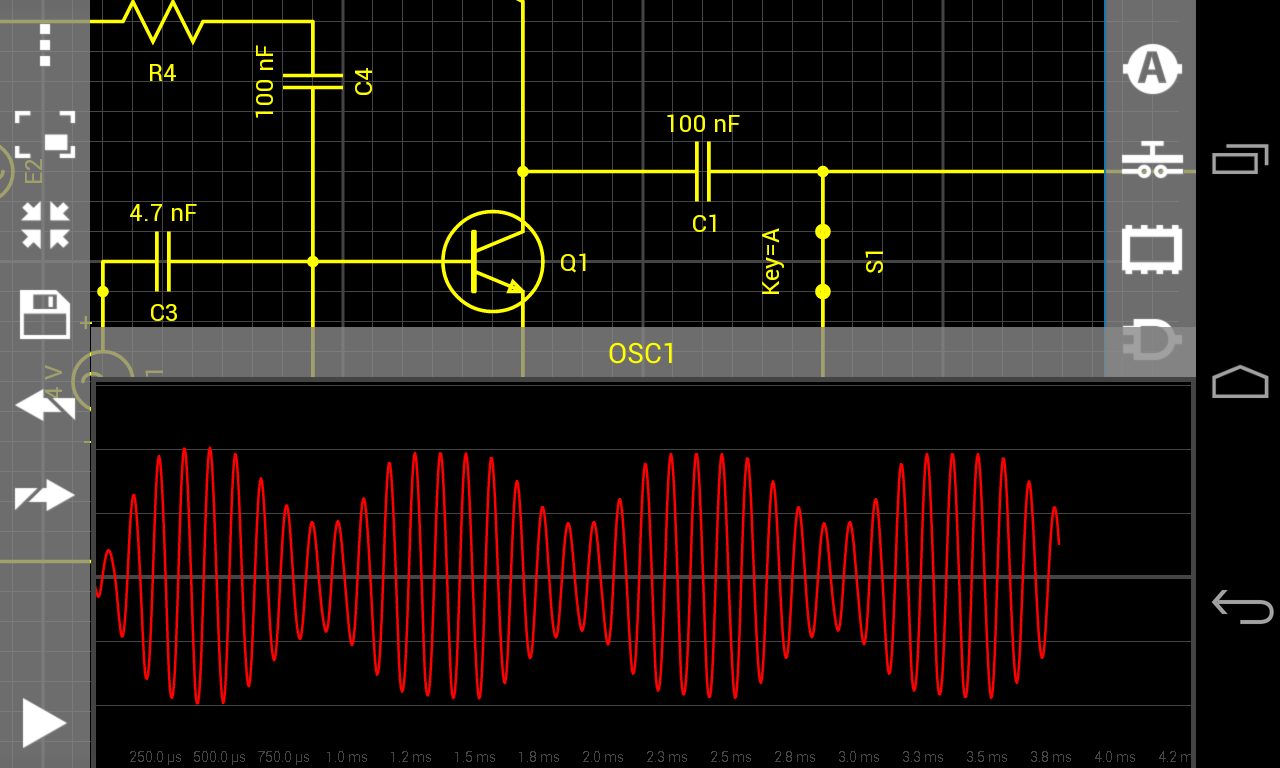

Если вы делаете

осцилляторов, вам нужно установить небольшое начальное значение на некоторые из

реактивные элементы. (см. примеры)
