Droid Tesla Pro

DroidTesla is een eenvoudige en krachtige circuitsimulator.

Perfect voor studenten die nieuw zijn in het ontwerp en de constructie van elektronica-circuits,

hobbyist en knutselaars en zelfs doorgewinterde professionals die een snelle,

handig hulpmiddel om berekeningen van het ontwerp van elektronische schakelingen uit te voeren.

Dat is interactiviteit en innovatie die u niet kunt vinden in de beste SPICE-tools voor pc zoals Multisim, LTspice, OrCad of PSpice (handelsmerken zijn eigendom van hun respectieve eigenaren).

DroidTesla-simulator lost basisresistieve circuits op met behulp van de huidige wet van Kirchoff (KCL)

op vrijwel dezelfde manier als een student in een circuitsklasse zou, vormt de simulator systematisch een matrix in overeenstemming met

met KCL en gaat vervolgens verder met het oplossen van de onbekende grootheden met behulp van verschillende algebraïsche

technieken zoals Gauss-eliminatie en sparse matrix-technieken.

Voor niet-lineaire componenten, zoals de diode en BJT, zoekt de DroidTesla-engine naar de geschatte oplossing door een eerste gok te doen bij een antwoord

en vervolgens de oplossing verbeteren met opeenvolgende berekeningen die op deze schatting zijn gebaseerd.

Dit wordt een iteratief proces genoemd. DroidTesla-simulatie gebruikt het iteratieve algoritme Newton-Raphson

om circuits met niet-lineaire I / V-relaties op te lossen.

Voor reactieve elementen (condensatoren en inductoren) gebruikt de DroidTesla numerieke integratiemethoden om de toestand van de reactieve elementen als een functie van de tijd te benaderen.

DroidTesla biedt de trapeziumvormige (ik zal later een GEAR-methode toevoegen) integratiemethoden om de toestand van de reactieve elementen te benaderen.

Hoewel beide methoden voor de meeste circuits bijna identieke resultaten zullen opleveren,

algemeen wordt aangenomen dat de tandwielmethode stabieler is, maar de trapeziummethode is sneller en nauwkeuriger.

DroidTesla kan voorlopig simuleren:

-Weerstand

-Condensator

-Spoel

-Potentiometer

-Gloeilamp

- Ideale operationele versterker

-Bipolaire junctie-transistor (NPN PNP)

-MOSFET N-kanaal uitputting

-MOSFET N-kanaalverbetering

-MOSFET P-kanaal uitputting

-MOSFET P-kanaalverbetering

-JFET N en P

-PN-diode

-PN Led-diode

-PN Zener-diode

-AC huidige bron

-DC huidige bron

-AC spanningsbron

-DC-spanningsbron (batterij)

-CCVS - stroomgestuurde spanningsbron

-CCCS - stroomgestuurde stroombron

-VCVS - spanningsgestuurde spanningsbron

-VCCS - spanningsgestuurde stroombron

-Vierkante golfspanningsbron

-Driehoekige golfspanningsbron

-AC ampermeter

-DC ampermeter

-AC voltmeter

-DC voltmeter

-Twee kanaals oscilloscoop

-SPST-schakelaar

-SPDT-schakelaar

-Spanningsgestuurde schakelaar

-Stroomgestuurde schakelaar

-EN

-NAND

-OF

-NOCH

-NIET

-XOR

-XNOR

-JK flip-flop

-7 Segmentweergave

-D flip-flop

-Relais

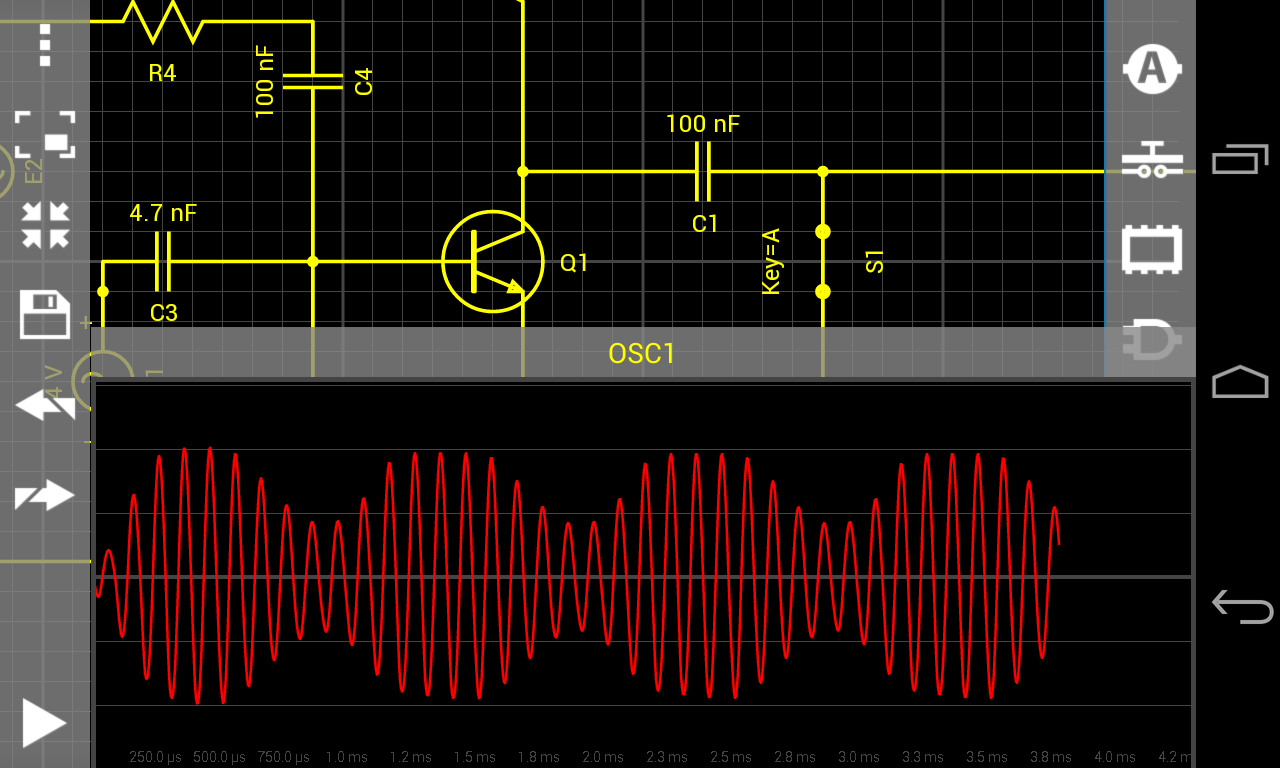

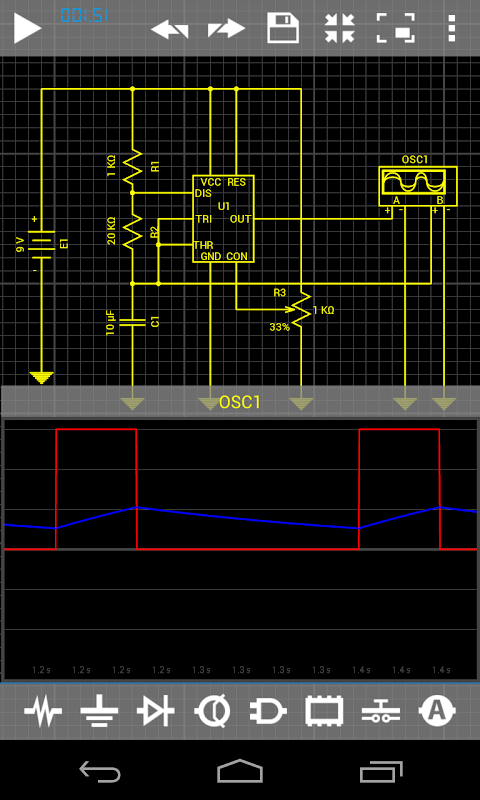

-IC 555

-Transformator

-Graetz Circuit

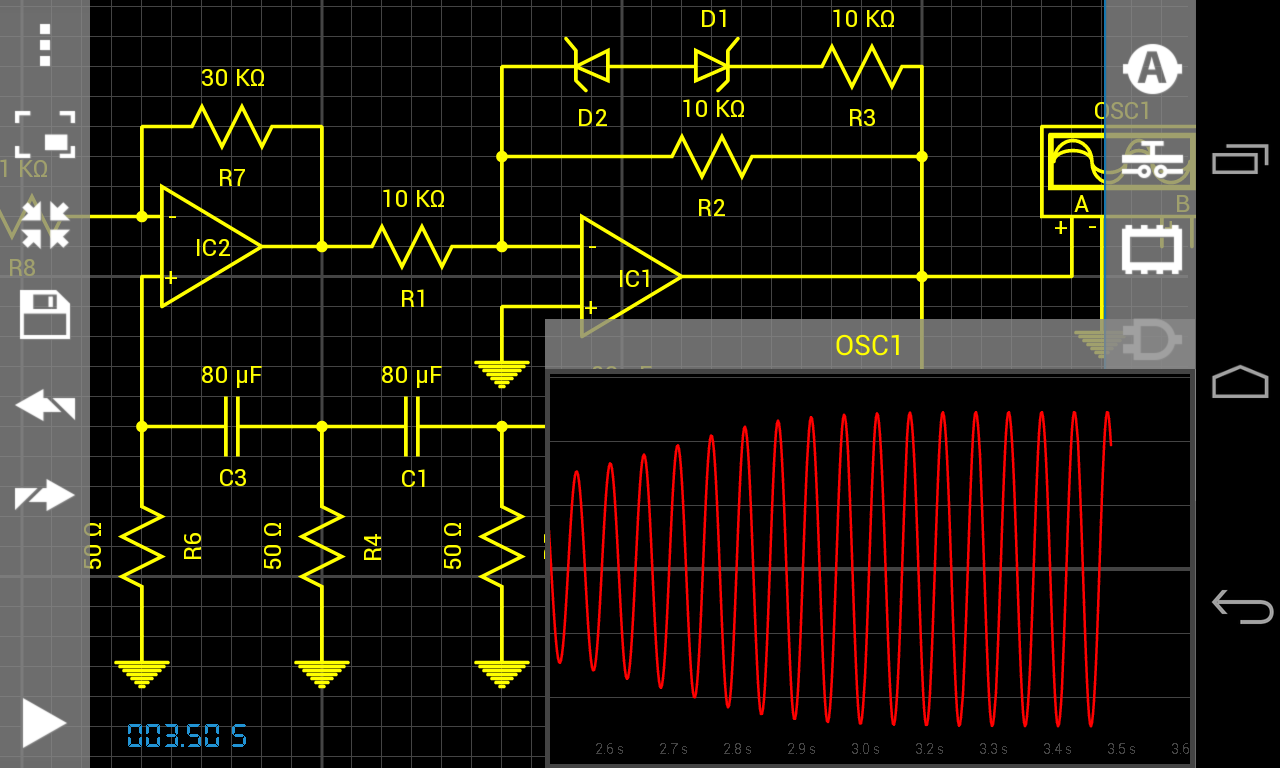

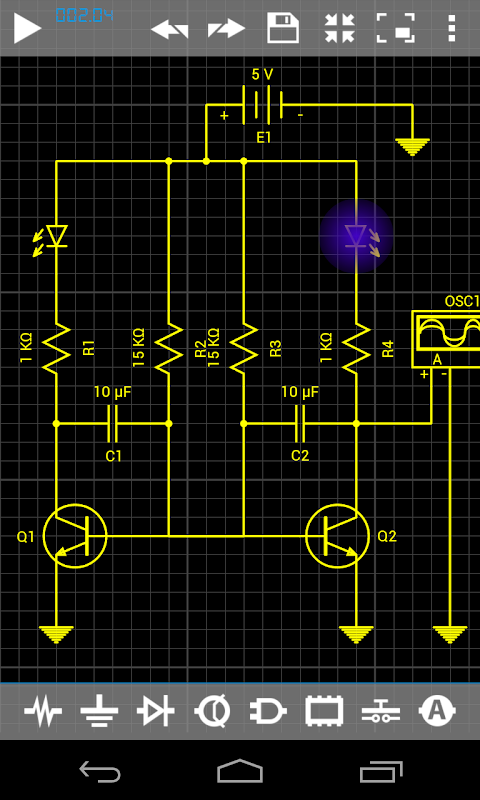

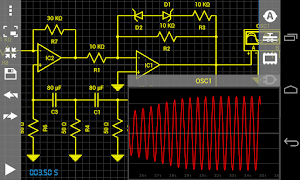

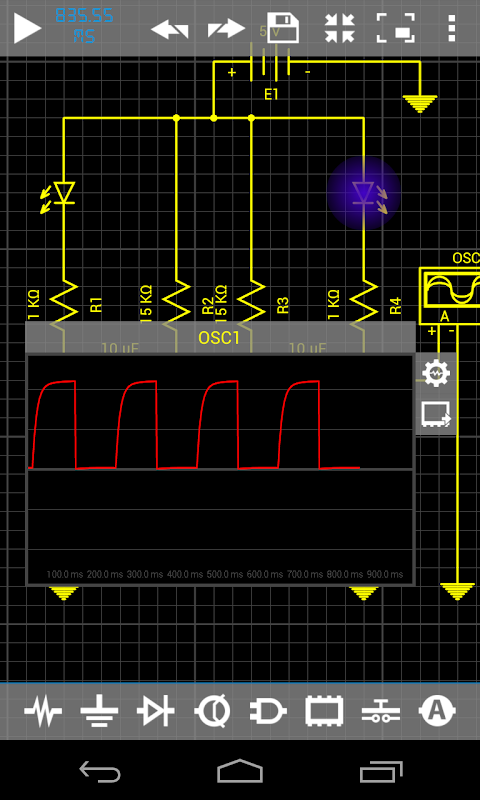

Als je een

oscillatoren moet je een kleine beginwaarde op sommige van de

reactieve elementen. (zie de voorbeelden)
