JT Assistant

AVISO! Este é um aplicativo legado que não receberá atualizações. Tente Open Cascade CAD Assistant (que suporta a leitura de arquivos JT, além de outros formatos 3D) se você estiver procurando por novos recursos e melhorias.

OPEN CASCADE JT Assistant para Android é um visualizador offline de arquivos no formato JT, um formato de arquivo flexível, leve e de alto desempenho voltado para a indústria desenvolvido pela Siemens PLM Software para representação de produtos 3D. Os arquivos JT podem conter montagens em escala industrial (até 100.000 peças).

JT Assistant lida com malhas JT e suporta carregamento tardio, tamanho baseado em CPU e técnicas de filtragem de visibilidade para otimizar a quantidade de dados carregados e visualizados, bem como gerenciamento de nível de detalhe (LOD).

Se você deseja utilizar esta tecnologia para o desenvolvimento de soluções customizadas para o seu negócio, entre em contato conosco em: https://dev.opencascade.org/webform/contact_us

Dados JT suportados

As versões do arquivo JT 8.0 - 9.5 são atualmente suportadas. Os dados do mosaico e a estrutura da montagem são visualizados. Conjuntos monolíticos e não monolíticos são suportados.

A estrutura da montagem do modelo pode ser navegada através do navegador em árvore, exibindo os nomes das peças e suas instâncias na montagem (se disponível). Os componentes da montagem podem ser ocultados ou mostrados conforme necessário para inspecionar o modelo.

Alguns arquivos JT de amostra estão incluídos no Assistente JT. Você pode encontrar mais exemplos no site da Siemens PLM, página JT2Go ou site do GrabCAD.

Operações comuns

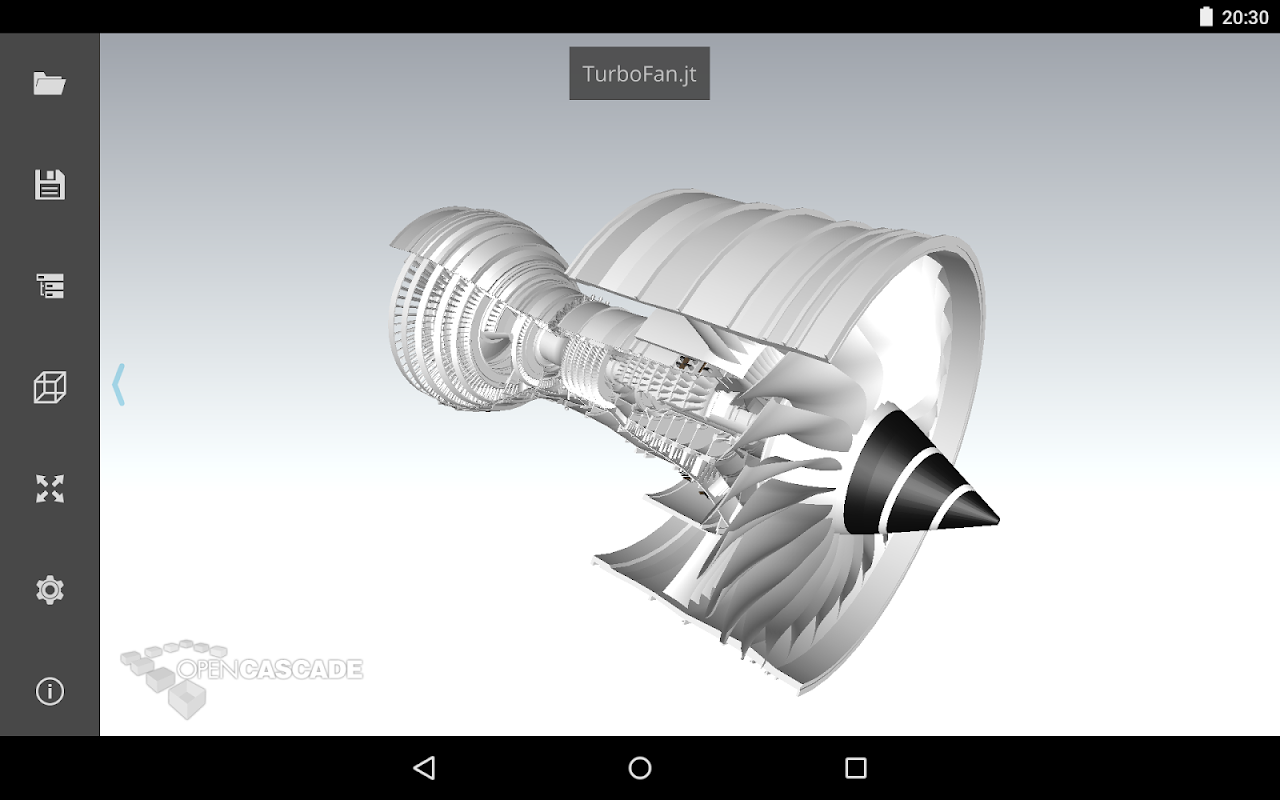

O JT Assistant para Android é otimizado para dispositivos com tela multitoque e fornece manipulação intuitiva da visualização 3D por meio de gestos com os dedos.

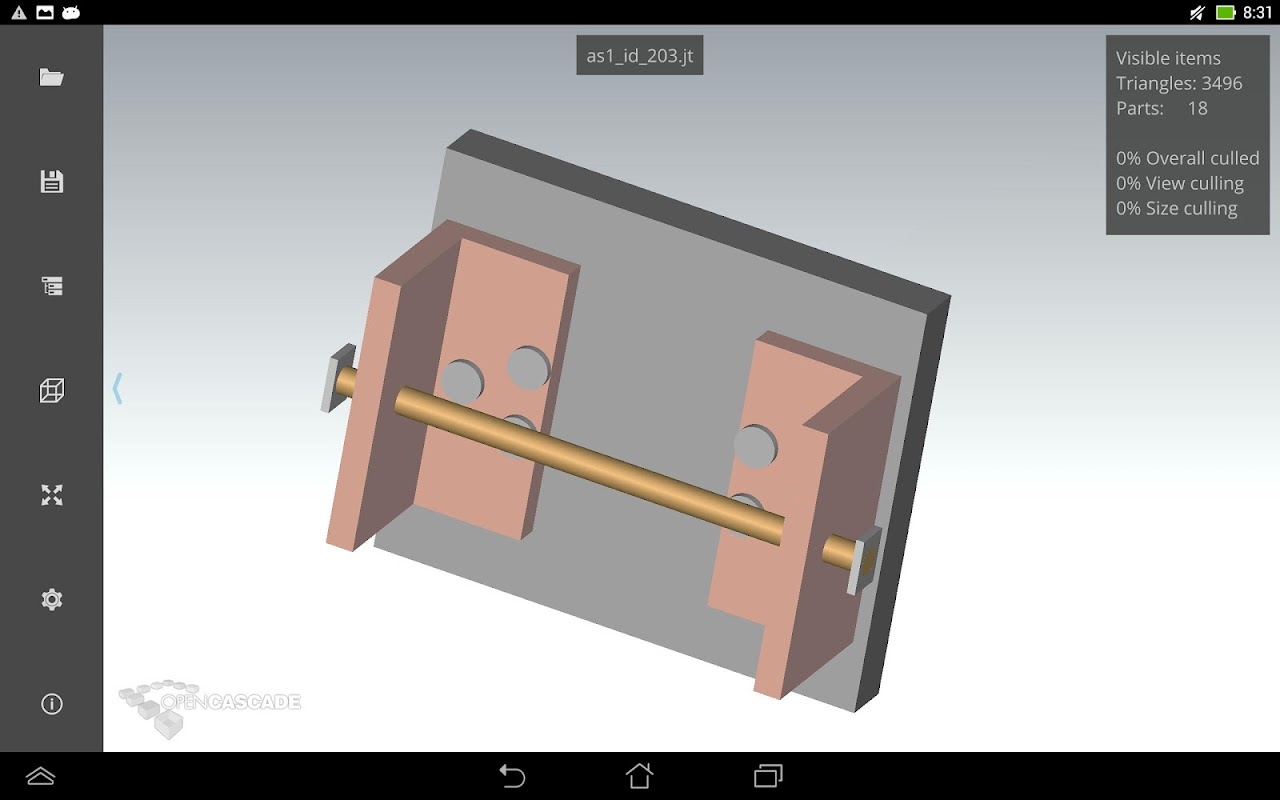

O visualizador suporta representações de resolução múltipla da geometria da peça, bem como visualização e seleção otimizadas envolvendo gerenciamento dinâmico de LOD, seleção de frustum e técnicas de seleção de tamanho.

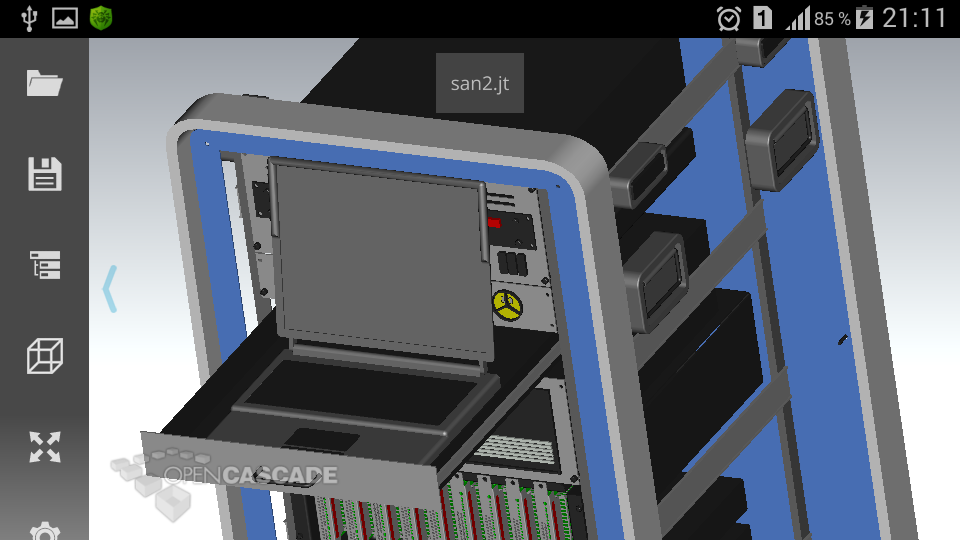

A barra de ferramentas à esquerda fornece botões para ajustar o modelo à janela e escolher vistas padrão. O submenu de configurações fornece acesso às opções do visualizador e do aplicativo, bem como às informações do modelo.

Os arquivos podem ser abertos do armazenamento local (memória interna ou cartão SD). O JT Assistant se integra ao Android para que os aplicativos que oferecem suporte a associações de arquivos o iniciem para a abertura de arquivos JT. Por exemplo, você pode abrir o arquivo JT enviado a você por e-mail com um simples clique no anexo no cliente de e-mail.

A caixa de diálogo Salvar arquivo permite salvar a imagem atual do modelo no formato PNG. Se o diretório de destino Mail for selecionado, o cliente de e-mail será iniciado automaticamente com o arquivo salvo como anexo.

Plataformas suportadas

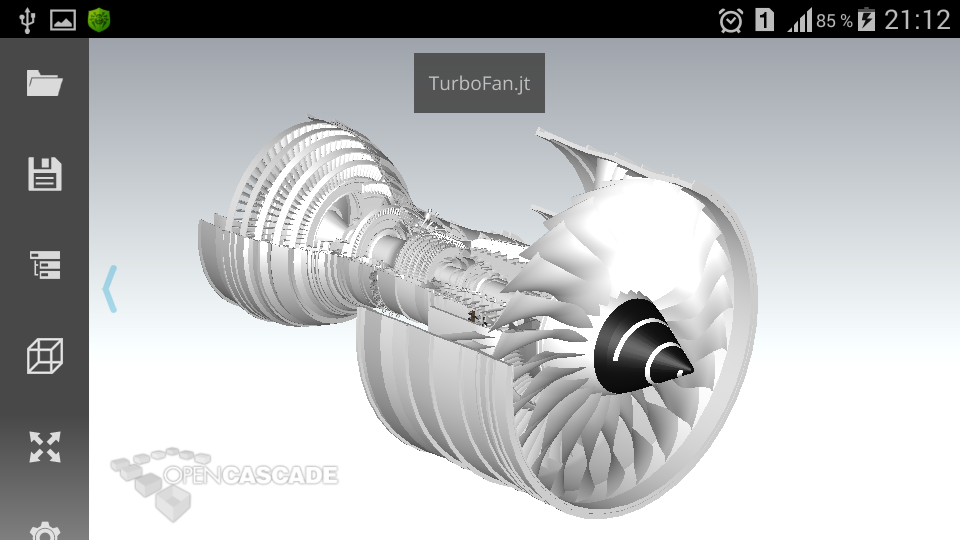

O JT Assistant foi testado para funcionar em uma variedade de tablets e smartphones modernos de nível médio. Observe que ele suporta apenas a orientação de tela paisagem e isso pode ser inconveniente em telefones.

O aplicativo requer dispositivo OpenGL ES 3.0+.

Limitações

Esta é a primeira versão do JT Assistant e tem as seguintes limitações:

- As versões do arquivo JT 8.0 - 9.5 são atualmente suportadas;

- apenas dados tesselados são visualizados (geometria BRep, dados PMI e atributos são ignorados);

- sem suporte para exportação para o formato JT;

- não otimizado para desempenho e dispositivos com tela pequena.

Dependendo do dispositivo, a abertura de arquivos grandes pode demorar. Dispositivos com processador gráfico de baixo alcance podem ser lentos na exibição de modelos grandes.
