JT Assistant

CẢNH BÁO! Đây là ứng dụng cũ sẽ không nhận được các bản cập nhật. Vui lòng thử Open Cascade CAD Assistant (hỗ trợ đọc tệp JT ngoài các định dạng 3D khác) nếu bạn đang tìm kiếm các tính năng và cải tiến mới.

MỞ CASCADE JT Assistant dành cho Android là một trình xem ngoại tuyến cho các tệp ở định dạng JT, một định dạng tệp linh hoạt, hiệu suất cao, nhẹ, tập trung vào ngành nhằm trình bày các sản phẩm 3D, được phát triển bởi Siemens PLM Software. Các tệp JT có thể chứa các cụm quy mô công nghiệp (lên đến 100 000 bộ phận).

JT Assistant xử lý các lưới JT và hỗ trợ tải trễ, kích thước dựa trên CPU và kỹ thuật lọc khả năng hiển thị để tối ưu hóa lượng dữ liệu được tải và trực quan hóa, cũng như quản lý mức chi tiết (LOD).

Nếu bạn muốn sử dụng công nghệ này để phát triển các giải pháp tùy chỉnh cho doanh nghiệp của mình, hãy liên hệ với chúng tôi tại: https://dev.opencascade.org/webform/contact_us

Dữ liệu JT được hỗ trợ

Tệp JT phiên bản 8.0 - 9.5 hiện đang được hỗ trợ. Dữ liệu báo hiệu và cấu trúc lắp ráp được hiển thị trực quan. Hỗ trợ lắp ráp nguyên khối và không nguyên khối.

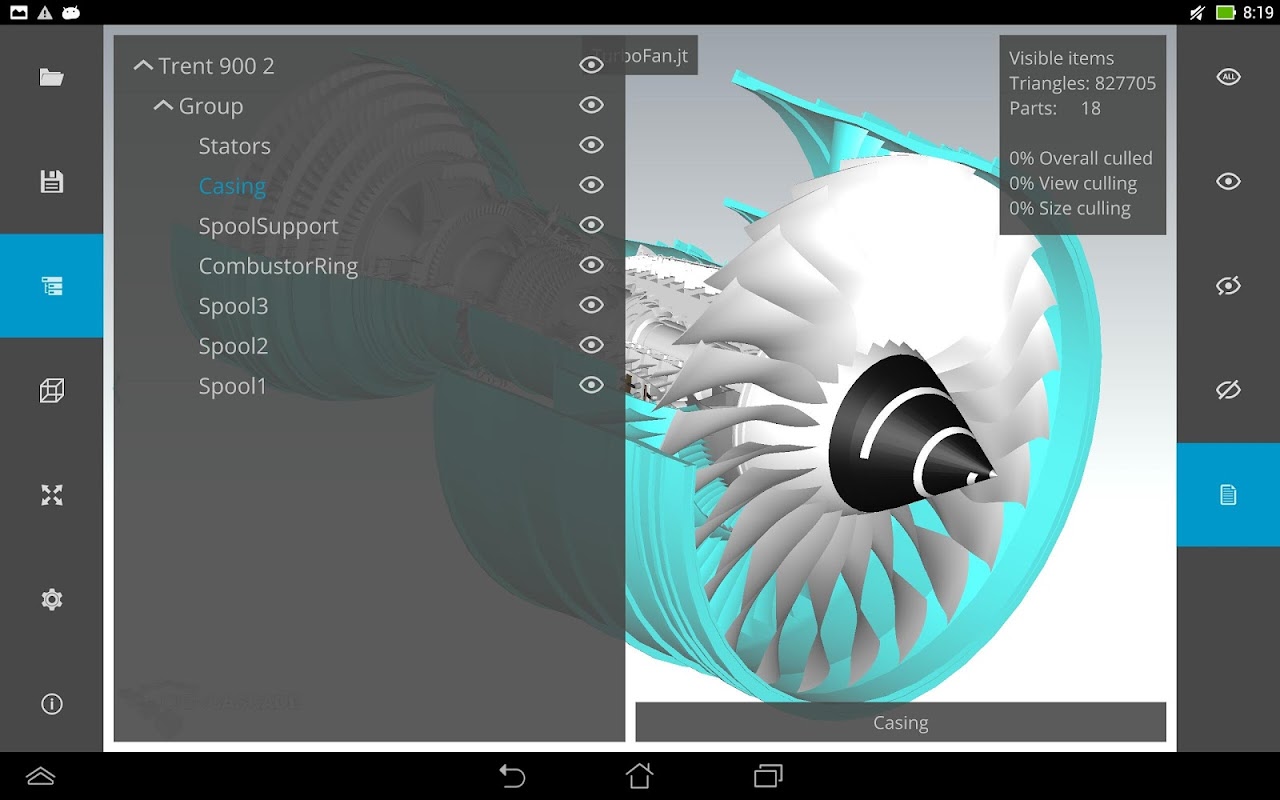

Cấu trúc lắp ráp của mô hình có thể được điều hướng thông qua trình duyệt dạng cây, hiển thị tên của các bộ phận và các thể hiện của chúng trong lắp ráp (nếu có). Các thành phần của cụm có thể được ẩn hoặc hiển thị khi cần thiết để kiểm tra mô hình.

Một số tệp JT mẫu được bao gồm trong Trợ lý JT. Bạn có thể tìm thêm các ví dụ tại trang web Siemens PLM, trang JT2Go hoặc trang web GrabCAD.

Hoạt động phổ biến

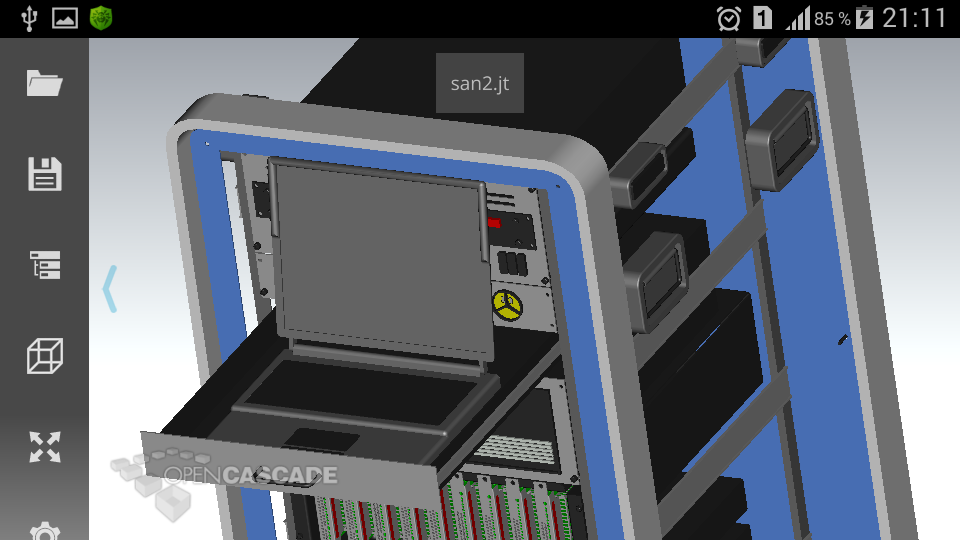

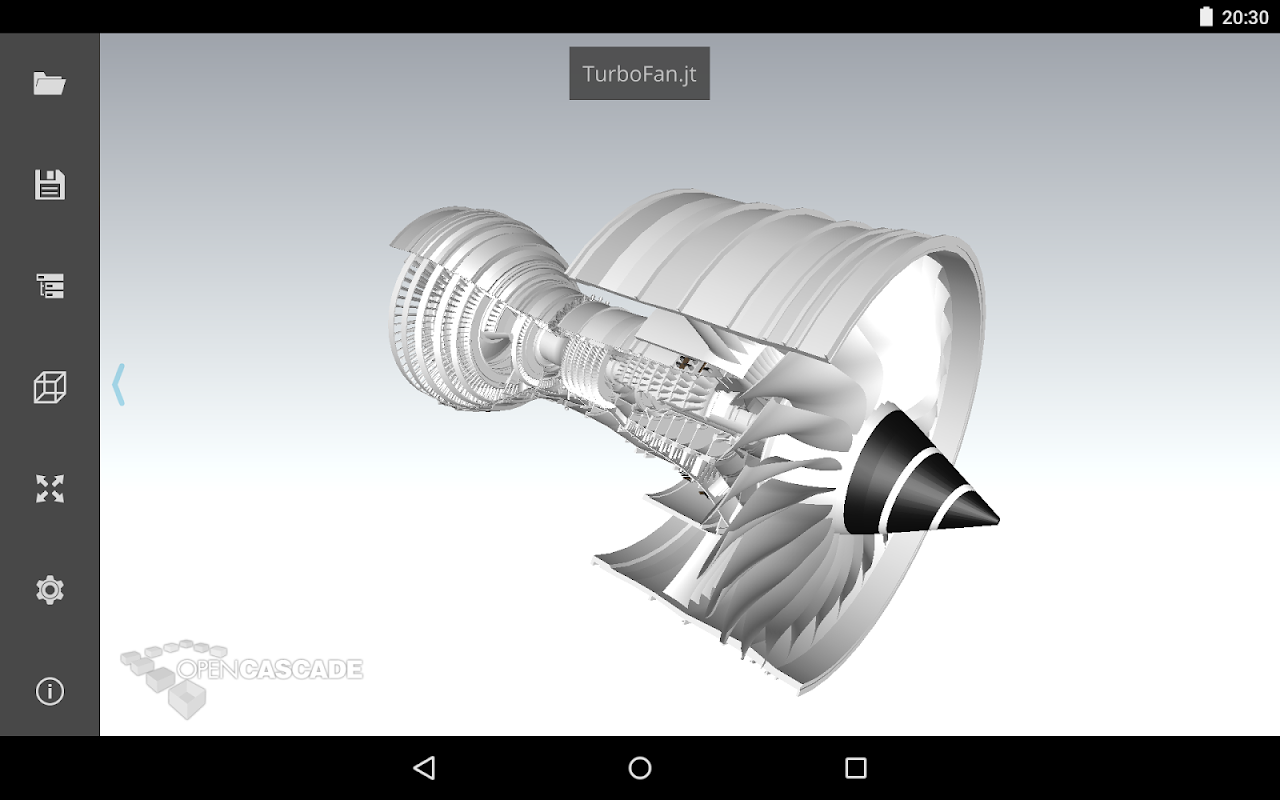

JT Assistant dành cho Android được tối ưu hóa cho các thiết bị có màn hình cảm ứng đa điểm và cung cấp thao tác trực quan với chế độ xem 3D bằng cử chỉ ngón tay.

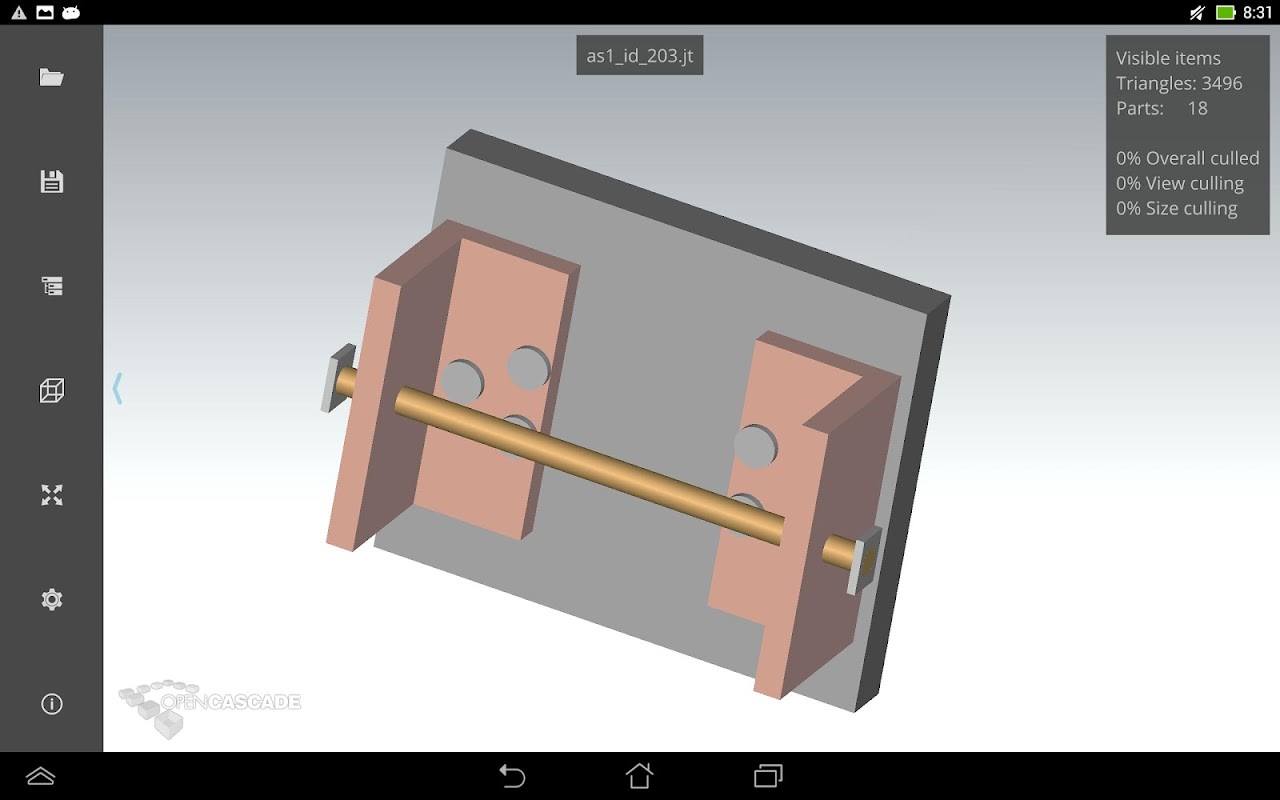

Viewer hỗ trợ các biểu diễn đa độ phân giải của hình học bộ phận, cũng như hình ảnh hóa và lựa chọn được tối ưu hóa liên quan đến quản lý LOD động, kỹ thuật chọn lọc thất bại và kiểm tra kích thước.

Thanh công cụ bên trái cung cấp các nút để lắp mô hình vào cửa sổ và lựa chọn các chế độ xem tiêu chuẩn. Menu con Cài đặt cung cấp quyền truy cập vào các tùy chọn trình xem và ứng dụng cũng như thông tin về kiểu máy.

Các tệp có thể được mở từ bộ nhớ cục bộ (bộ nhớ trong hoặc thẻ SD). JT Assistant tích hợp với Android để các ứng dụng hỗ trợ liên kết tệp sẽ khởi chạy nó để mở tệp JT. Ví dụ: bạn có thể mở tệp JT được gửi cho bạn qua thư bằng cách nhấp chuột đơn giản vào tệp đính kèm trong ứng dụng thư.

Hộp thoại lưu tệp cho phép lưu hình ảnh hiện tại của mô hình sang định dạng PNG. Nếu thư mục đích Thư được chọn, ứng dụng thư sẽ tự động được khởi động với tệp đã lưu dưới dạng tệp đính kèm.

Nền tảng được hỗ trợ

JT Assistant đã được thử nghiệm để hoạt động trên nhiều loại máy tính bảng và điện thoại thông minh cấp trung hiện đại. Lưu ý rằng nó chỉ hỗ trợ hướng màn hình ngang và điều này có thể gây bất tiện trên điện thoại.

Ứng dụng yêu cầu thiết bị OpenGL ES 3.0+.

Hạn chế

Đây là phiên bản đầu tiên của JT Assistant và nó có những hạn chế sau:

- Tệp JT phiên bản 8.0 - 9.5 hiện đang được hỗ trợ;

- chỉ dữ liệu có mã được hiển thị trực quan (hình học BRep, dữ liệu PMI và các thuộc tính bị bỏ qua);

- không hỗ trợ xuất sang định dạng JT;

- không được tối ưu hóa cho hiệu suất và các thiết bị có kích thước màn hình nhỏ.

Tùy thuộc vào thiết bị, việc mở các tệp lớn có thể mất thời gian. Các thiết bị có bộ xử lý đồ họa tầm thấp có thể chậm hiển thị các mô hình lớn.
