JT Assistant

คำเตือน! นี่คือแอปพลิเคชัน ดั้งเดิม ที่จะไม่ได้รับการอัปเดต โปรดลองใช้ Open Cascade CAD Assistant (ซึ่งรองรับการอ่านไฟล์ JT นอกเหนือจากรูปแบบ 3D อื่นๆ) หากคุณกำลังมองหาคุณสมบัติและการปรับปรุงใหม่ๆ

OPEN CASCADE JT Assistant สำหรับ Android เป็นโปรแกรมดูไฟล์แบบออฟไลน์สำหรับไฟล์ในรูปแบบ JT ซึ่งเป็นรูปแบบไฟล์ที่ยืดหยุ่นซึ่งเน้นอุตสาหกรรม ประสิทธิภาพสูง น้ำหนักเบา สำหรับการนำเสนอผลิตภัณฑ์ 3D ที่พัฒนาโดย Siemens PLM Software ไฟล์ JT สามารถมีส่วนประกอบในระดับอุตสาหกรรมได้ (มากถึง 100,000 ชิ้น)

JT Assistant จัดการ JT meshes และรองรับการโหลดล่าช้า ขนาดตาม CPU และเทคนิคการกรองการมองเห็นเพื่อปรับปริมาณข้อมูลที่โหลดและแสดงภาพให้เหมาะสม รวมถึงการจัดการระดับของรายละเอียด (LOD)

หากคุณต้องการใช้เทคโนโลยีนี้เพื่อพัฒนาโซลูชันที่กำหนดเองสำหรับธุรกิจของคุณ ติดต่อเราได้ที่: https://dev.opencascade.org/webform/contact_us

ข้อมูล JT ที่รองรับ

ปัจจุบันรองรับไฟล์ JT เวอร์ชัน 8.0 - 9.5 ข้อมูลเทสเซลเลชันและโครงสร้างการประกอบถูกแสดงเป็นภาพ รองรับชุดประกอบแบบเสาหินและแบบที่ไม่ใช่เสาหิน

โครงสร้างแอสเซมบลีของโมเดลสามารถนำทางผ่านเบราว์เซอร์แบบต้นไม้ โดยแสดงชื่อชิ้นส่วนและอินสแตนซ์ของชิ้นส่วนในแอสเซมบลี (ถ้ามี) ส่วนประกอบของแอสเซมบลีสามารถซ่อนหรือแสดงได้ตามความจำเป็นเพื่อตรวจสอบแบบจำลอง

ไฟล์ JT ตัวอย่างบางไฟล์รวมอยู่ใน JT Assistant คุณสามารถดูตัวอย่างเพิ่มเติมได้ที่เว็บไซต์ Siemens PLM, หน้า JT2Go หรือเว็บไซต์ GrabCAD

การใช้งานทั่วไป

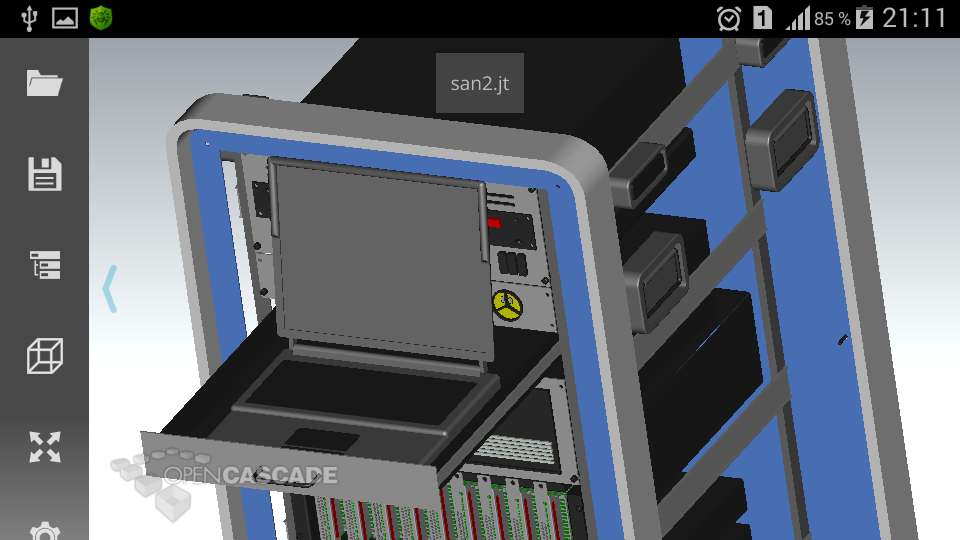

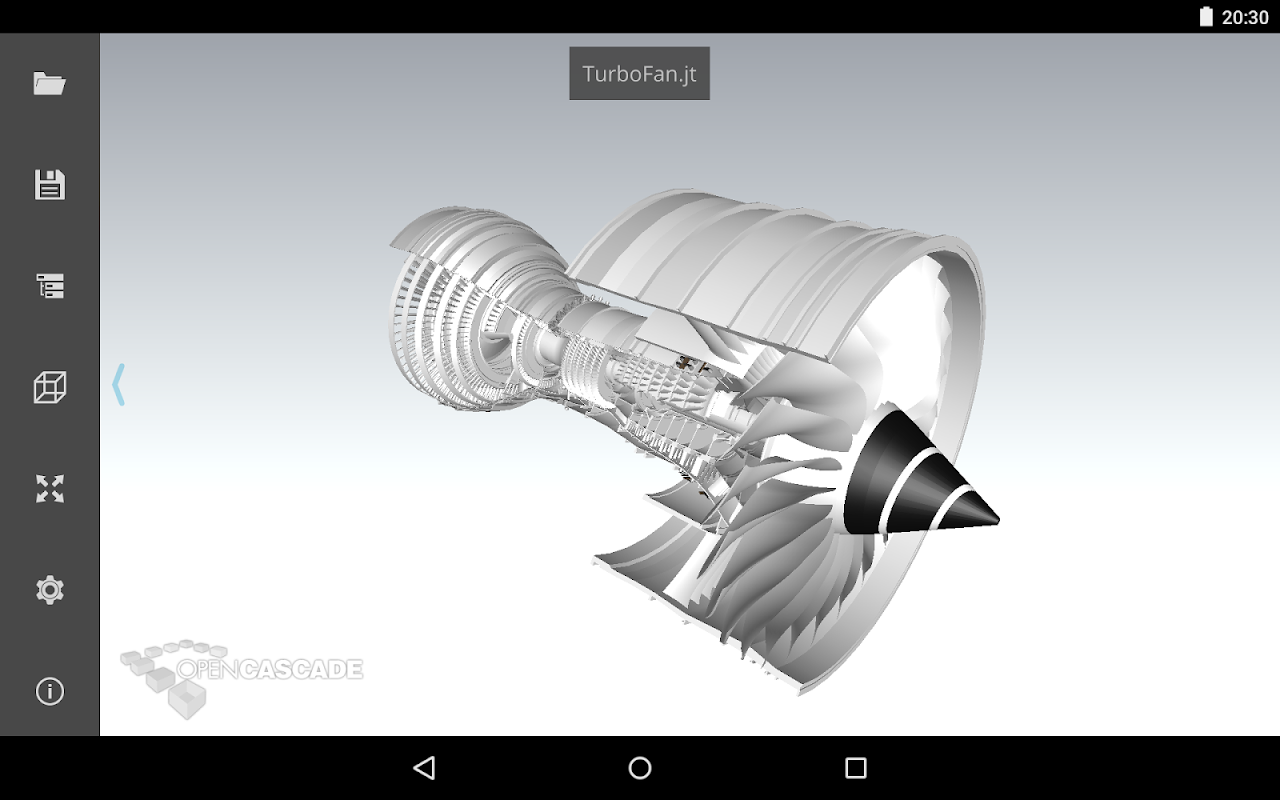

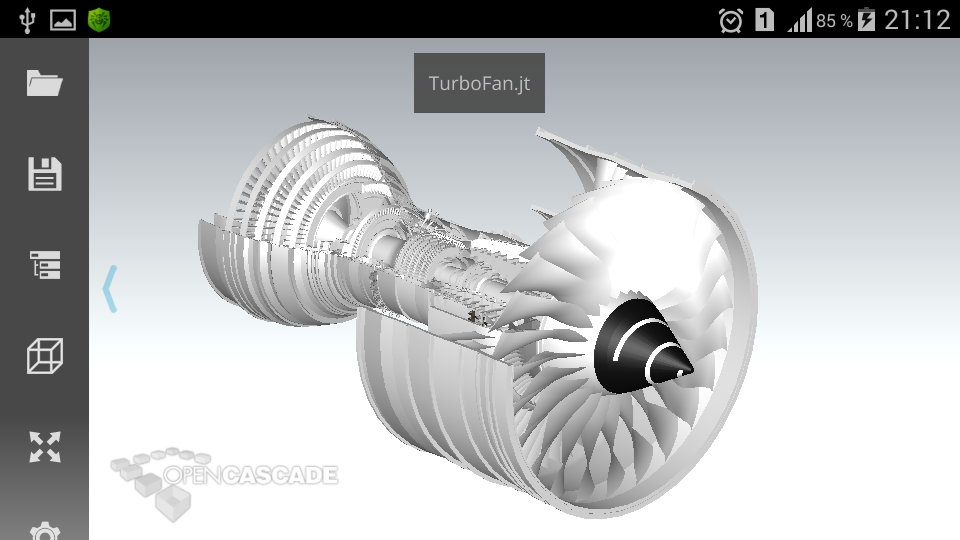

JT Assistant สำหรับ Android ได้รับการปรับให้เหมาะสมสำหรับอุปกรณ์ที่มีหน้าจอมัลติทัช และให้การจัดการมุมมอง 3 มิติที่เป็นธรรมชาติด้วยท่าทางนิ้ว

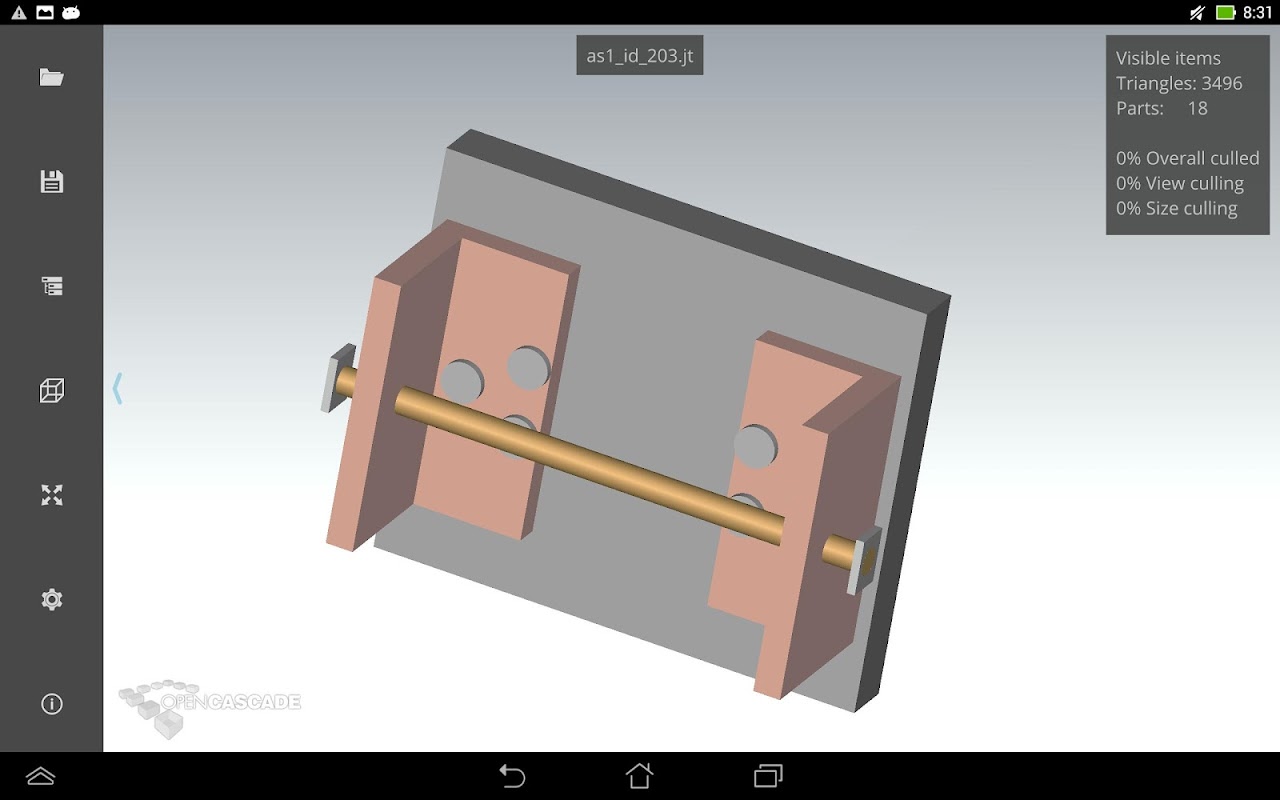

Viewer รองรับการแสดงภาพแบบหลายความละเอียดของรูปทรงชิ้นส่วน ตลอดจนการแสดงภาพและการเลือกที่เหมาะสมที่สุดซึ่งเกี่ยวข้องกับการจัดการ LOD แบบไดนามิก การคัดแยกอย่างไม่เป็นระเบียบ และเทคนิคการคัดขนาด

แถบเครื่องมือด้านซ้ายมีปุ่มสำหรับติดตั้งโมเดลเข้ากับหน้าต่างและตัวเลือกมุมมองมาตรฐาน เมนูย่อยการตั้งค่าให้การเข้าถึงตัวเลือกตัวแสดงและแอปพลิเคชันตลอดจนข้อมูลโมเดล

ไฟล์สามารถเปิดได้จากที่จัดเก็บข้อมูลในเครื่อง (หน่วยความจำภายในหรือการ์ด SD) JT Assistant ทำงานร่วมกับ Android เพื่อให้แอปพลิเคชันที่สนับสนุนการเชื่อมโยงไฟล์เปิดใช้งานเพื่อเปิดไฟล์ JT ตัวอย่างเช่น คุณสามารถเปิดไฟล์ JT ที่ส่งถึงคุณทางไปรษณีย์โดยคลิกที่ไฟล์แนบในโปรแกรมรับส่งเมล

กล่องโต้ตอบบันทึกไฟล์ช่วยให้สามารถบันทึกภาพปัจจุบันของโมเดลเป็นรูปแบบ PNG หากเลือก Mail ไดเรกทอรีเป้าหมาย โปรแกรมรับส่งเมลจะเริ่มต้นโดยอัตโนมัติด้วยไฟล์ที่บันทึกเป็นไฟล์แนบ

แพลตฟอร์มที่รองรับ

JT Assistant ได้รับการทดสอบเพื่อใช้งานกับแท็บเล็ตและสมาร์ทโฟนระดับกลางรุ่นใหม่ โปรดทราบว่ารองรับการวางแนวหน้าจอแนวนอนเท่านั้น และอาจไม่สะดวกสำหรับโทรศัพท์

แอปพลิเคชันต้องใช้อุปกรณ์ OpenGL ES 3.0+

ข้อจำกัด

นี่เป็นเวอร์ชันแรกของ JT Assistant และมีข้อจำกัดดังต่อไปนี้:

- รองรับไฟล์ JT เวอร์ชัน 8.0 - 9.5;

- มองเห็นเฉพาะข้อมูล tessellated (เรขาคณิต BRep, ข้อมูล PMI และแอตทริบิวต์ถูกละเว้น)

- ไม่รองรับการส่งออกเป็นรูปแบบ JT

- ไม่เหมาะสำหรับประสิทธิภาพและอุปกรณ์ที่มีขนาดหน้าจอเล็ก

การเปิดไฟล์ขนาดใหญ่อาจใช้เวลาทั้งนี้ขึ้นอยู่กับอุปกรณ์ อุปกรณ์ที่มีโปรเซสเซอร์กราฟิกระดับต่ำอาจแสดงผลได้ช้าในการแสดงโมเดลขนาดใหญ่
