JT Assistant

UYARI! Bu, güncellemeleri almayacak olan eski bir uygulamadır. Yeni özellikler ve iyileştirmeler arıyorsanız lütfen Open Cascade CAD Assistant'ı (diğer 3D formatlara ek olarak JT dosyalarını okumayı destekler) deneyin.

OPEN CASCADE JT Assistant for Android, Siemens PLM Software tarafından geliştirilen, endüstri odaklı, yüksek performanslı, hafif, esnek bir dosya formatı olan JT formatındaki dosyalar için çevrimdışı bir görüntüleyicidir. JT dosyaları, endüstriyel ölçekte montajlar içerebilir (100.000 parçaya kadar).

JT Assistant, JT ağlarını yönetir ve yüklenen ve görselleştirilen veri miktarının yanı sıra ayrıntı düzeyi (LOD) yönetimini optimize etmek için geç yükleme, CPU tabanlı boyut ve görünürlük filtreleme tekniklerini destekler.

Bu teknolojiyi işletmeniz için özelleştirilmiş çözümler geliştirmek için kullanmak isterseniz, bizimle şu adresten iletişime geçin: https://dev.opencascade.org/webform/contact_us

Desteklenen JT verileri

JT dosya sürümleri 8.0 - 9.5 şu anda desteklenmektedir. Mozaikleme verileri ve montaj yapısı görselleştirilir. Monolitik ve monolitik olmayan montajlar desteklenir.

Modelin montaj yapısı, parçaların adlarını ve montajdaki (varsa) örneklerini görüntüleyerek ağaç tarayıcısında gezinilebilir. Montajın bileşenleri, modeli incelemek için gerektiği şekilde gizlenebilir veya gösterilebilir.

JT Assistant'a birkaç örnek JT dosyası dahildir. Daha fazla örneği Siemens PLM web sitesinde, JT2Go sayfasında veya GrabCAD web sitesinde bulabilirsiniz.

Ortak işlemler

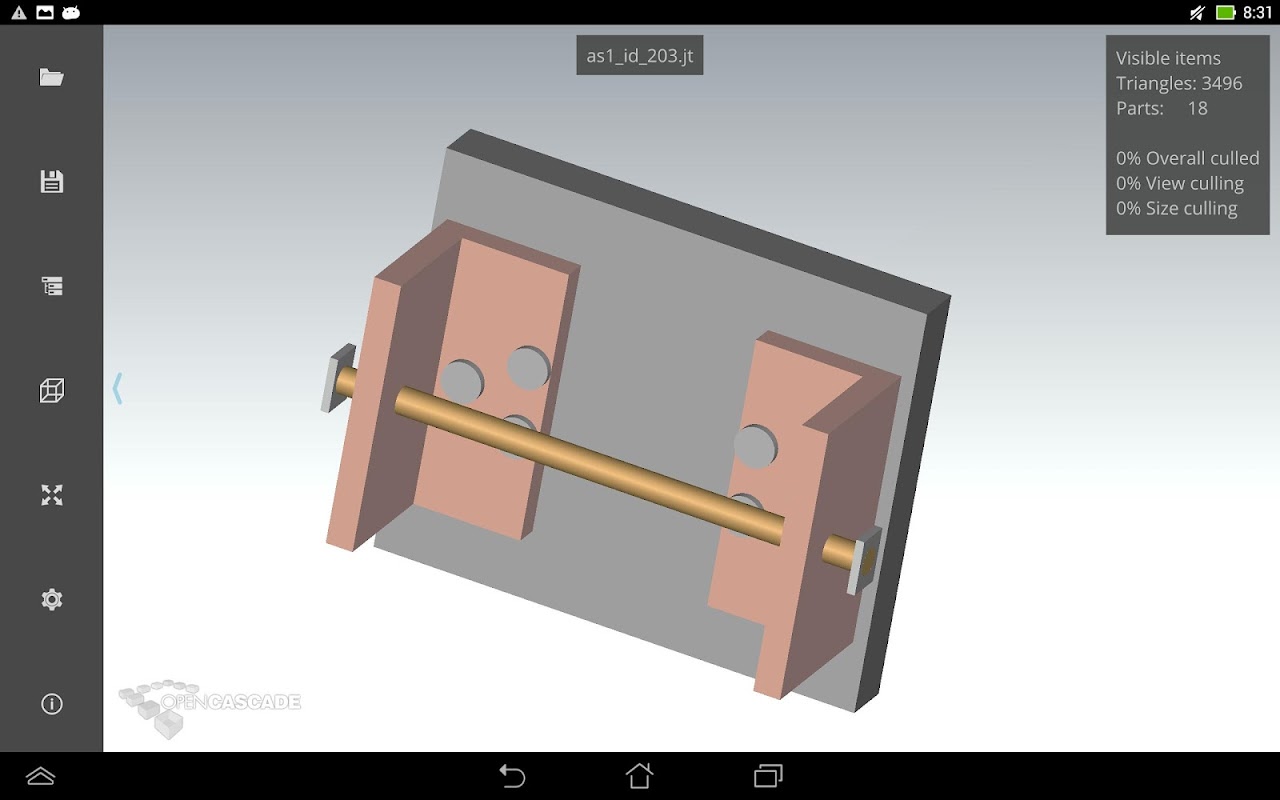

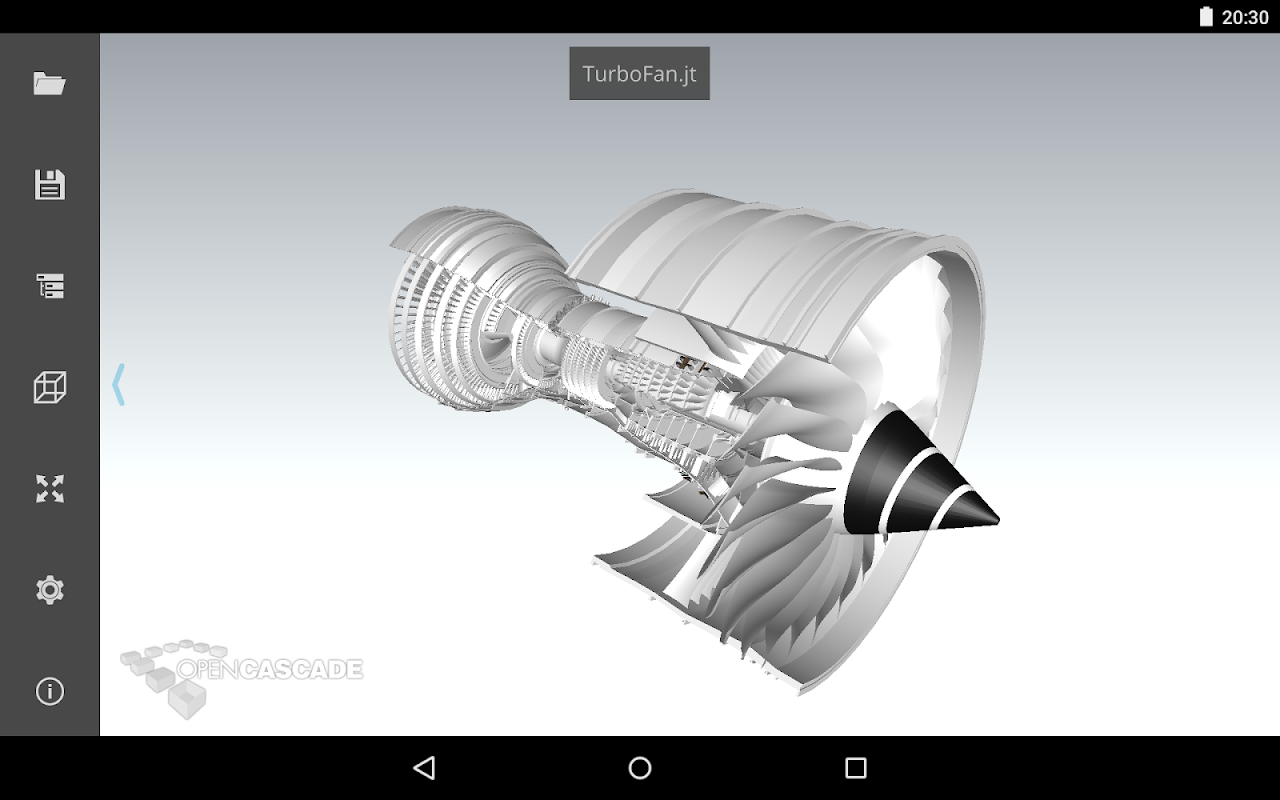

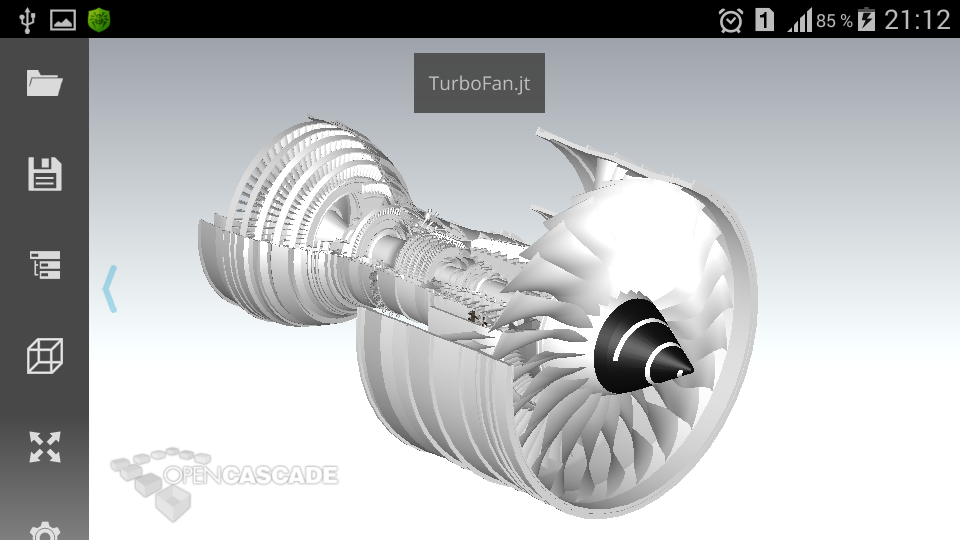

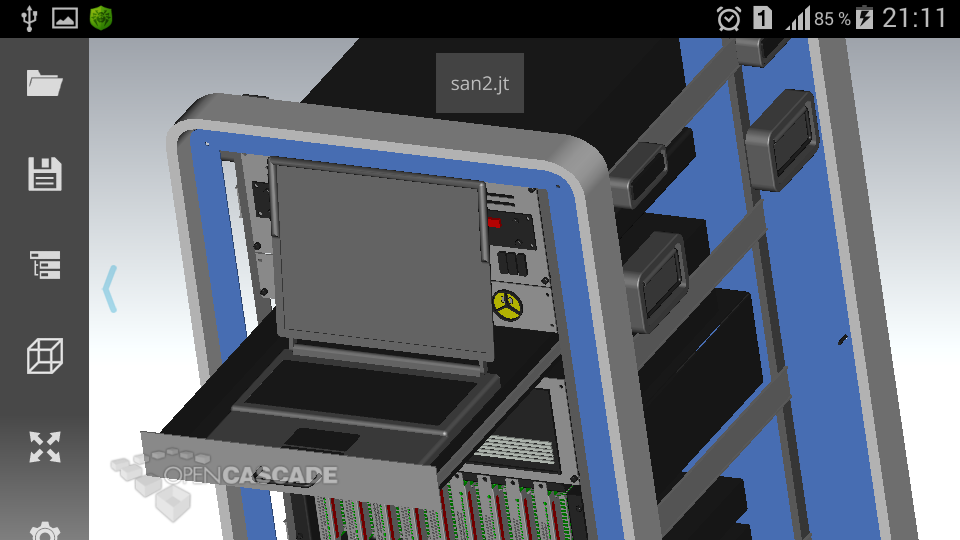

Android için JT Assistant, çoklu dokunmatik ekrana sahip cihazlar için optimize edilmiştir ve 3D görünümün parmak hareketleriyle sezgisel olarak işlenmesini sağlar.

Viewer, dinamik LOD yönetimi, kesikli ayırma ve boyut ayırma tekniklerini içeren optimize edilmiş görselleştirme ve seçimin yanı sıra parça geometrisinin çok çözünürlüklü temsillerini destekler.

Sol araç çubuğu, modeli pencereye uydurmak için düğmeler ve standart görünüm seçenekleri sunar. Ayarlar alt menüsü, model bilgilerinin yanı sıra görüntüleyici ve uygulama seçeneklerine erişim sağlar.

Dosyalar yerel depolamadan (dahili bellek veya SD kart) açılabilir. JT Assistant, Android ile bütünleşir, böylece dosya ilişkilendirmelerini destekleyen uygulamalar, JT dosyalarını açmak için onu başlatır. Örneğin, size posta ile gönderilen JT dosyasını, posta istemcisindeki eke basit bir tıklama ile açabilirsiniz.

Dosyayı kaydet iletişim kutusu, modelin mevcut görüntüsünü PNG formatına kaydetmeye izin verir. Posta hedef dizini seçilirse, posta istemcisi ek olarak kaydedilen dosyayla otomatik olarak başlatılır.

Desteklenen platformlar

JT Assistant, bir dizi modern orta seviye tablet ve akıllı telefon üzerinde çalışmak üzere test edilmiştir. Yalnızca yatay ekran yönünü desteklediğini ve bunun telefonlarda sakıncalı olabileceğini unutmayın.

Uygulama, OpenGL ES 3.0+ cihazı gerektirir.

Sınırlamalar

Bu, JT Assistant'ın ilk sürümüdür ve aşağıdaki sınırlamalara sahiptir:

- JT dosya sürümleri 8.0 - 9.5 şu anda desteklenmektedir;

- yalnızca mozaiklenmiş veriler görselleştirilir (BRep geometrisi, PMI verileri ve nitelikler yok sayılır);

- JT formatına dışa aktarma desteği yok;

- performans ve küçük ekran boyutuna sahip cihazlar için optimize edilmemiştir.

Bir cihaza bağlı olarak, büyük dosyaların açılması zaman alabilir. Düşük aralıklı grafik işlemcili aygıtlar, büyük modelleri görüntülemede yavaş olabilir.
