JT Assistant

WARNUNG! Dies ist eine alte-Anwendung, die keine Updates erhält. Bitte versuchen Sie Open Cascade CAD Assistant (der das Lesen von JT-Dateien zusätzlich zu anderen 3D-Formaten unterstützt), wenn Sie nach neuen Funktionen und Verbesserungen suchen.

OPEN CASCADE JT Assistant für Android ist ein Offline-Viewer für Dateien im JT-Format, einem branchenorientierten, leistungsstarken, leichten und flexiblen Dateiformat zur Darstellung von 3D-Produkten, das von Siemens PLM Software entwickelt wurde. JT-Dateien können Baugruppen im industriellen Maßstab enthalten (bis zu 100.000 Teile).

JT Assistant verarbeitet JT-Meshs und unterstützt spätes Laden, CPU-basierte Größen- und Sichtbarkeitsfiltertechniken, um die Menge der geladenen und visualisierten Daten zu optimieren, sowie das Level-of-Detail (LOD) Management.

Wenn Sie diese Technologie zur Entwicklung kundenspezifischer Lösungen für Ihr Unternehmen nutzen möchten, kontaktieren Sie uns unter: https://dev.opencascade.org/webform/contact_us

Unterstützte JT-Daten

JT-Dateiversionen 8.0 - 9.5 werden derzeit unterstützt. Tessellationsdaten und Baugruppenstruktur werden visualisiert. Es werden monolithische und nicht-monolithische Baugruppen unterstützt.

Die Baugruppenstruktur des Modells kann durch den Baumbrowser navigiert werden, wobei die Namen der Teile und ihrer Instanzen in der Baugruppe (sofern verfügbar) angezeigt werden. Die Komponenten der Baugruppe können nach Bedarf ausgeblendet oder angezeigt werden, um das Modell zu untersuchen.

JT Assistant enthält einige JT-Beispieldateien. Weitere Beispiele finden Sie auf der Siemens PLM-Website, der JT2Go-Seite oder der GrabCAD-Website.

Gemeinsame Operationen

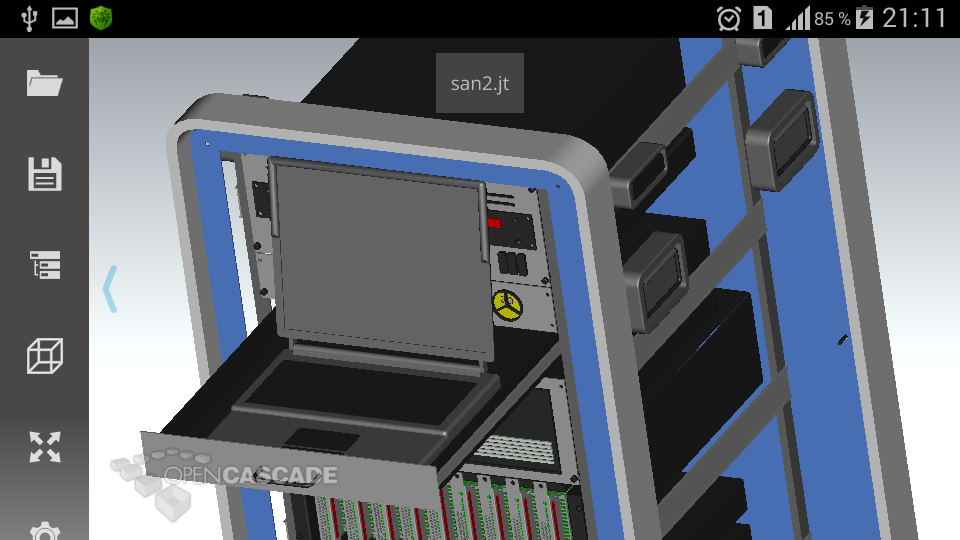

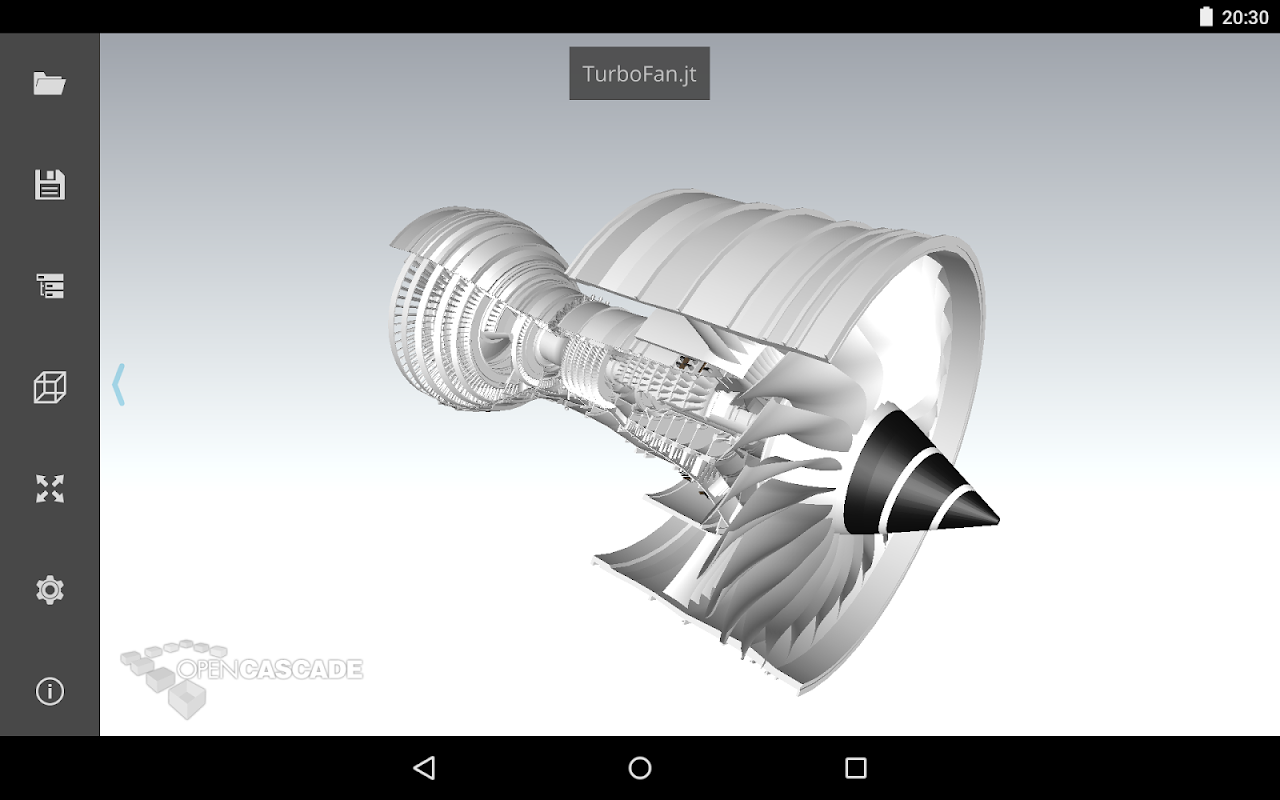

JT Assistant für Android ist für Geräte mit Multi-Touchscreen optimiert und ermöglicht eine intuitive Handhabung der 3D-Ansicht durch Fingergesten.

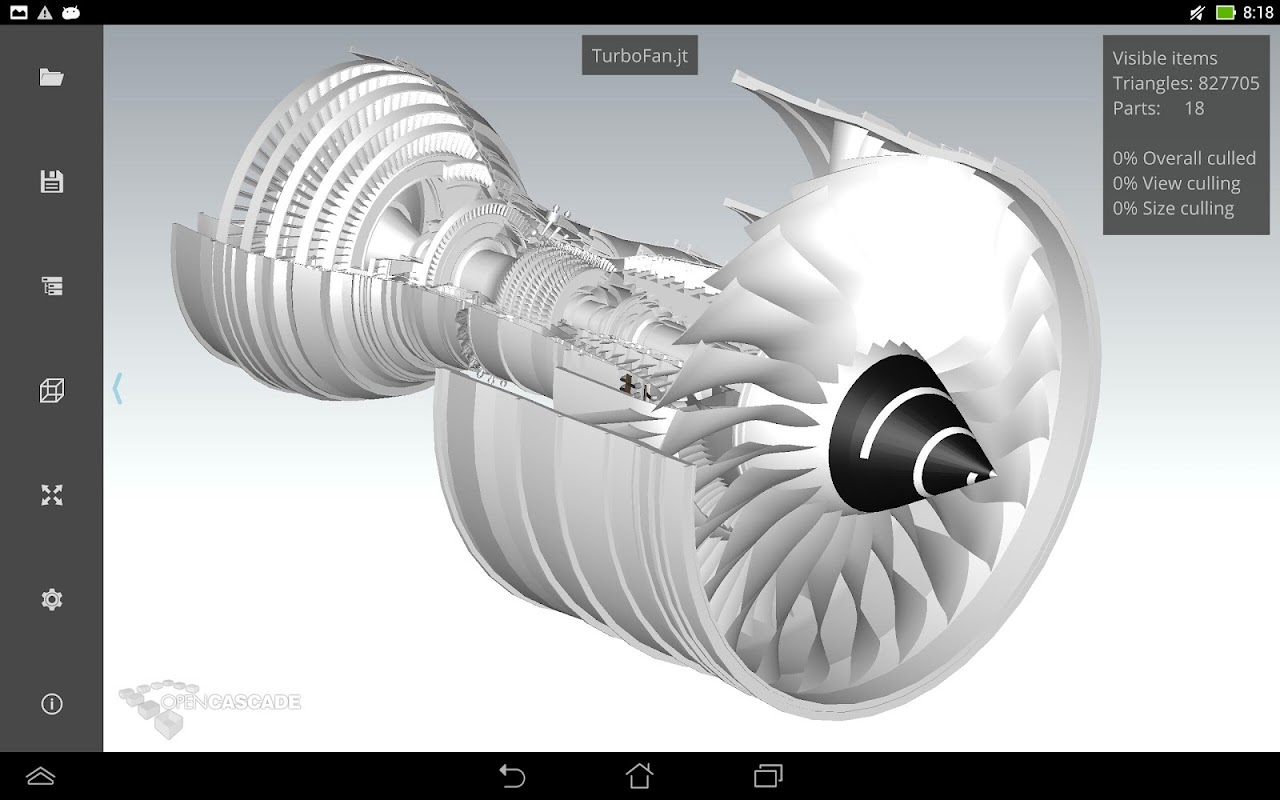

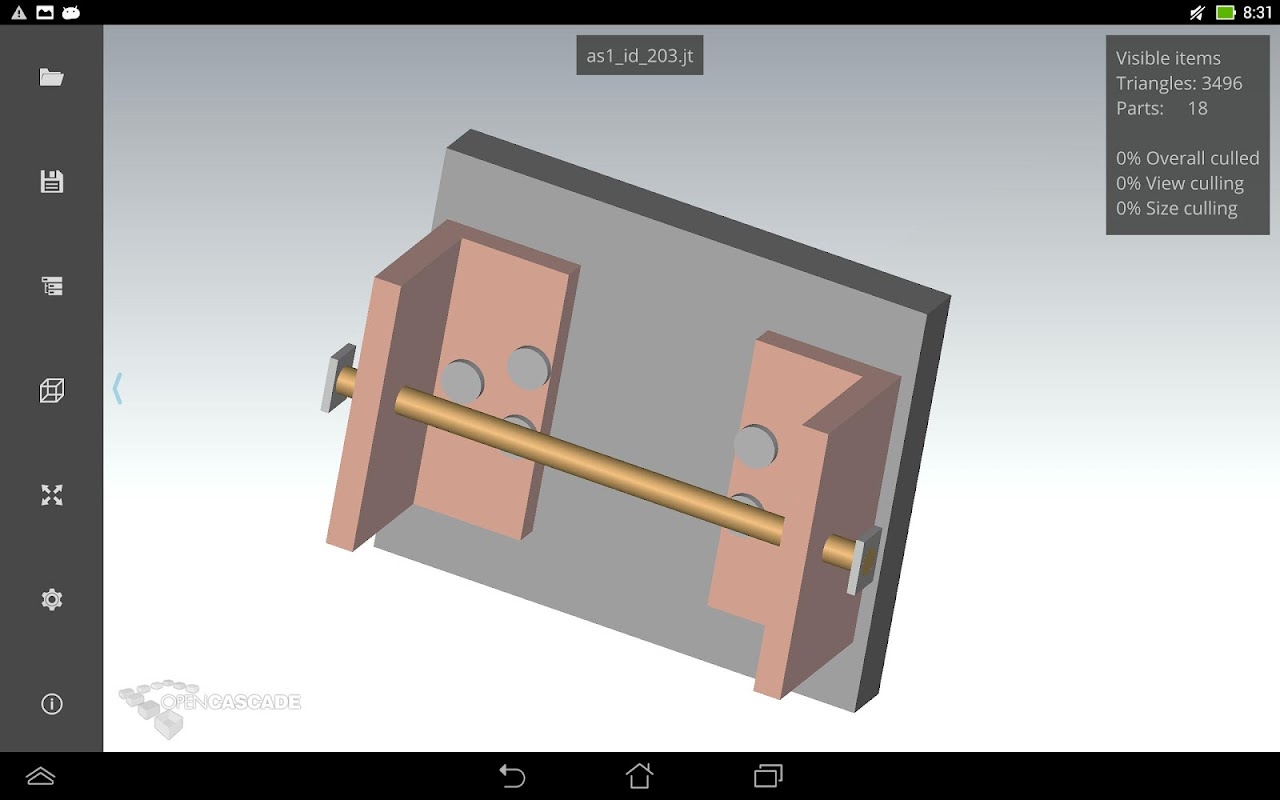

Viewer unterstützt Darstellungen der Teilegeometrie mit mehreren Auflösungen sowie eine optimierte Visualisierung und Auswahl mit dynamischer LOD-Verwaltung, Frustum-Culling- und Size-Culling-Techniken.

Die linke Symbolleiste bietet Schaltflächen zum Anpassen des Modells an das Fenster und zur Auswahl von Standardansichten. Das Untermenü Einstellungen bietet Zugriff auf Anzeige- und Anwendungsoptionen sowie Modellinformationen.

Dateien können vom lokalen Speicher (interner Speicher oder SD-Karte) geöffnet werden. JT Assistant lässt sich in Android integrieren, sodass Anwendungen, die Dateizuordnungen unterstützen, ihn zum Öffnen von JT-Dateien starten. Zum Beispiel können Sie eine JT-Datei öffnen, die Ihnen per E-Mail zugesandt wurde, indem Sie einfach auf den Anhang im E-Mail-Client klicken.

Der Dialog Datei speichern ermöglicht das Speichern des aktuellen Bildes des Modells im PNG-Format. Bei Auswahl des Zielverzeichnisses Mail wird der Mailclient automatisch mit gespeicherter Datei als Anhang gestartet.

Unterstützte Plattformen

JT Assistant wurde getestet, um auf einer Reihe moderner Tablets und Smartphones der mittleren Ebene zu funktionieren. Beachten Sie, dass es nur die Bildschirmausrichtung im Querformat unterstützt und dies auf Telefonen unpraktisch sein kann.

Die Anwendung erfordert ein OpenGL ES 3.0+-Gerät.

Einschränkungen

Dies ist die erste Version von JT Assistant und weist die folgenden Einschränkungen auf:

- JT-Dateiversionen 8.0 - 9.5 werden derzeit unterstützt;

- nur tessellierte Daten werden visualisiert (BRep-Geometrie, PMI-Daten und Attribute werden ignoriert);

- keine Unterstützung für den Export in das JT-Format;

- nicht für Leistung und Geräte mit kleiner Bildschirmgröße optimiert.

Je nach Gerät kann das Öffnen großer Dateien einige Zeit in Anspruch nehmen. Geräte mit Low-Range-Grafikprozessoren können bei der Anzeige großer Modelle langsam sein.
