JT Assistant

Программа для просмотра файлов в формате JT

ПРЕДУПРЕЖДЕНИЕ! Это устаревшее приложение, которое не будет получать обновления. Пожалуйста, попробуйте Open Cascade CAD Assistant (который поддерживает чтение файлов JT в дополнение к другим 3D-форматам), если вы ищете новые функции и улучшения.

OPEN CASCADE JT Assistant для Android - это офлайн-программа для просмотра файлов в формате JT, отраслевом, высокопроизводительном, легком, гибком файловом формате, предназначенном для представления трехмерных продуктов, разработанном Siemens PLM Software. Файлы JT могут содержать сборки промышленного масштаба (до 100 000 деталей).

JT Assistant обрабатывает сетки JT и поддерживает позднюю загрузку, методы фильтрации на основе размера ЦП и видимости для оптимизации объема загружаемых и визуализированных данных, а также управления уровнем детализации (LOD).

Если вы хотите использовать эту технологию для разработки индивидуальных решений для вашего бизнеса, свяжитесь с нами по адресу: https://dev.opencascade.org/webform/contact_us

Поддерживаемые данные JT

В настоящее время поддерживаются версии файлов JT 8.0 - 9.5. Визуализируются данные тесселяции и структура сборки. Поддерживаются монолитные и немонолитные сборки.

Структура сборки модели может перемещаться через браузер дерева, отображая имена деталей и их экземпляров в сборке (если они доступны). Компоненты сборки могут быть скрыты или показаны при необходимости для проверки модели.

Несколько примеров файлов JT включены в JT Assistant. Вы можете найти больше примеров на веб-сайте Siemens PLM, на странице JT2Go или на веб-сайте GrabCAD.

Общие операции

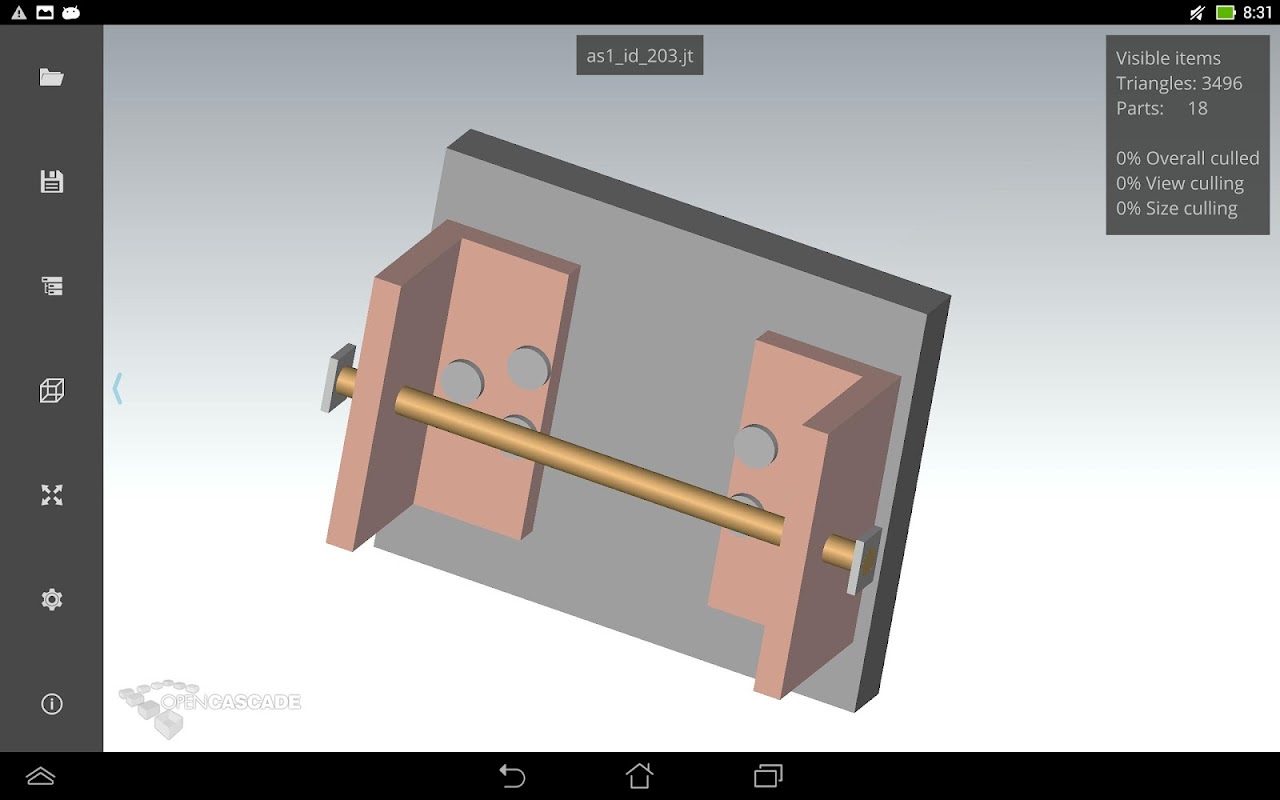

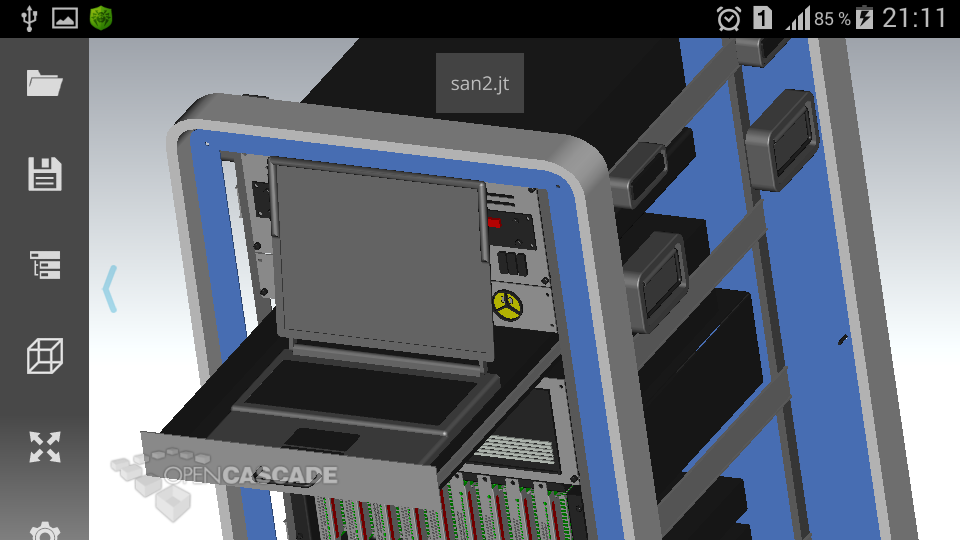

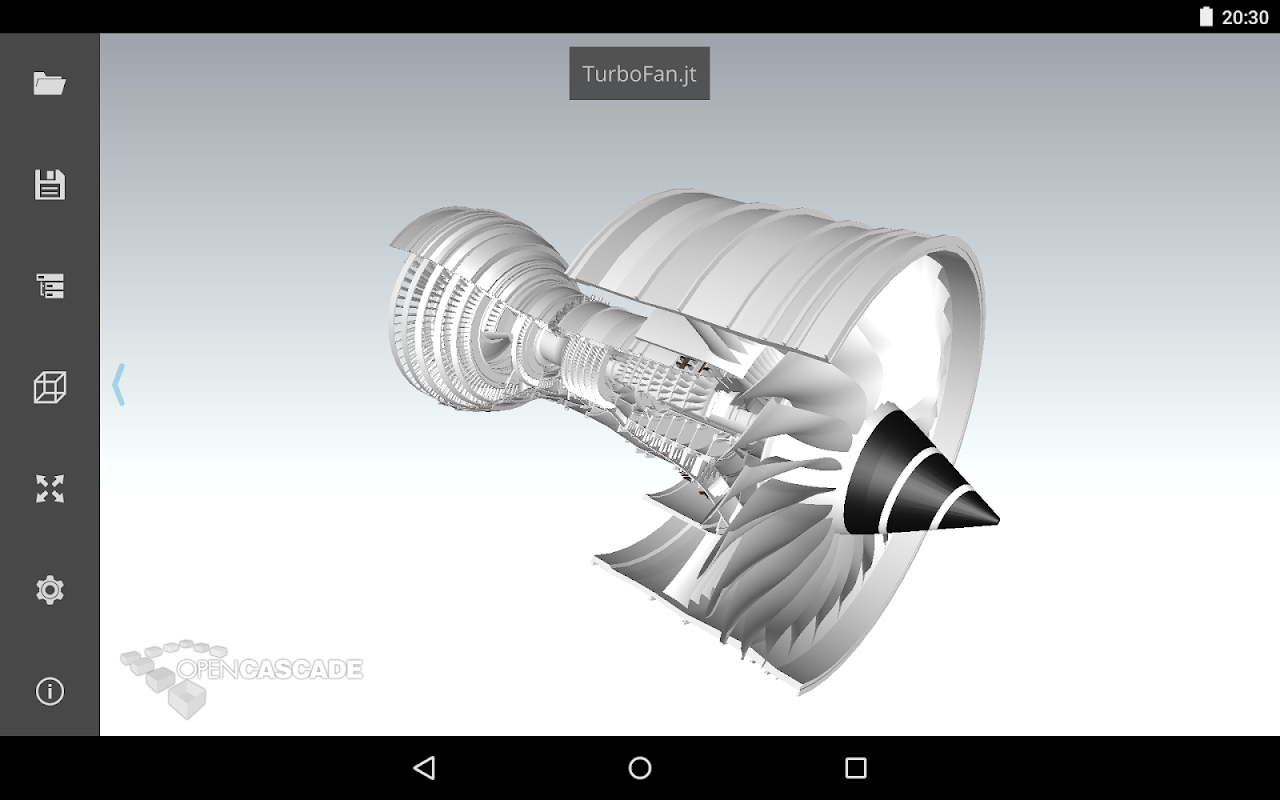

JT Assistant для Android оптимизирован для устройств с мультисенсорным экраном и обеспечивает интуитивно понятное управление трехмерным изображением жестами пальца.

Средство просмотра поддерживает представление геометрии детали с разным разрешением, а также оптимизированную визуализацию и выбор, включая динамическое управление уровнем детализации, усеченную границу и методы отсечения по размеру.

Левая панель инструментов содержит кнопки для подгонки модели к окну и выбора стандартных видов. Подменю «Настройки» обеспечивает доступ к опциям программы просмотра и приложения, а также к информации о модели.

Файлы можно открывать из локального хранилища (внутренняя память или SD-карта). JT Assistant интегрируется с Android, поэтому приложения, поддерживающие ассоциации файлов, запускают его для открытия файлов JT. Например, вы можете открыть отправленный вам по почте JT-файл, просто щелкнув вложение в почтовом клиенте.

Диалог сохранения файла позволяет сохранить текущее изображение модели в формате PNG. Если выбран целевой каталог Mail, почтовый клиент будет автоматически запущен с сохраненным файлом в качестве вложения.

Поддерживаемые платформы

JT Assistant был протестирован для работы с рядом современных планшетов и смартфонов среднего уровня. Обратите внимание, что он поддерживает только альбомную ориентацию экрана, что может быть неудобно на телефонах.

Приложение требует устройства OpenGL ES 3.0+.

Ограничения

Это первая версия JT Assistant, которая имеет следующие ограничения:

- В настоящее время поддерживаются версии файлов JT 8.0 - 9.5;

- визуализируются только мозаичные данные (геометрия BRep, данные PMI и атрибуты игнорируются);

- нет поддержки экспорта в формат JT;

- не оптимизирован для работы и устройств с маленьким размером экрана.

В зависимости от устройства открытие больших файлов может занять некоторое время. Устройства с графическим процессором малого радиуса действия могут медленно отображать большие модели.
