RF & Microwave Toolbox lite

Alta freqüência eletrônica caixa de ferramentas para engenheiros de microondas, profissionais RF, técnicos da EMC, rádio-amador, estudantes, astrônomo e amadores eletrônicos.

LIKE e Partilhe-nos:

Facebook: www.facebook.com/androiddesignnl

Google+: http://gplus.to/androiddesignnl

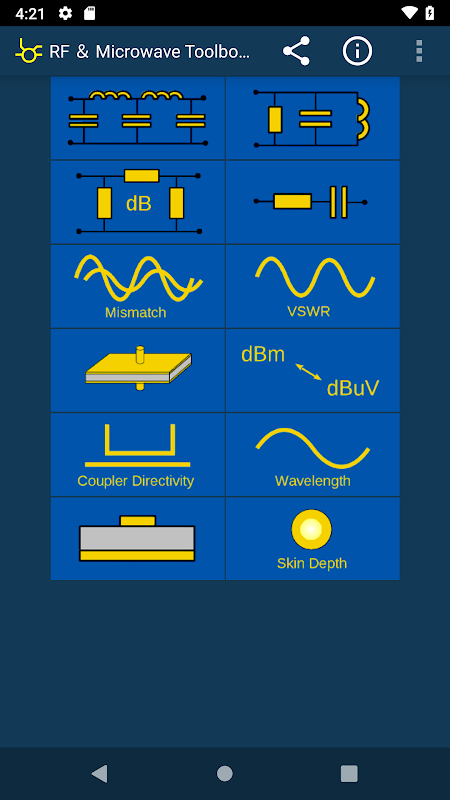

Esta versão Lite inclui as seguintes ferramentas:

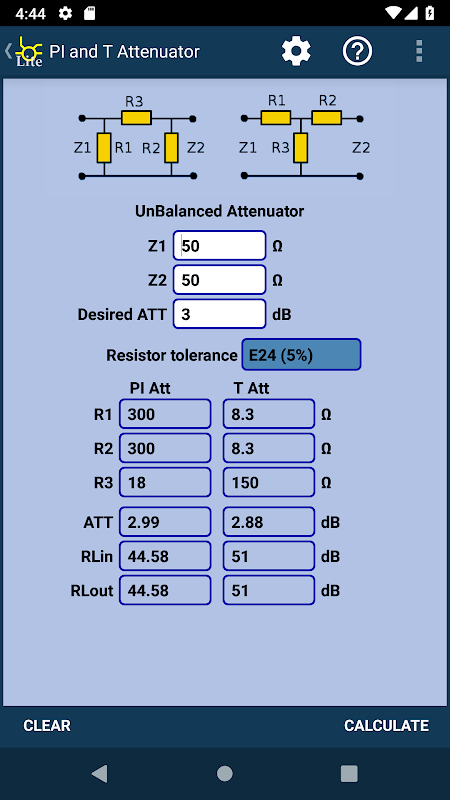

1) e PI T atenuador

2) Reflectometer (VSWR, Perda de retorno)

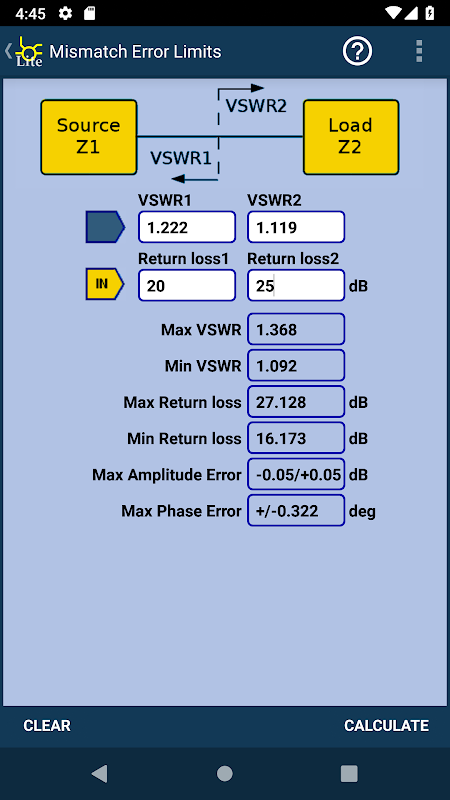

3) Os limites de erro de incompatibilidade (VSWR, perda de retorno)

4) paralela LCR impedância / ressonância

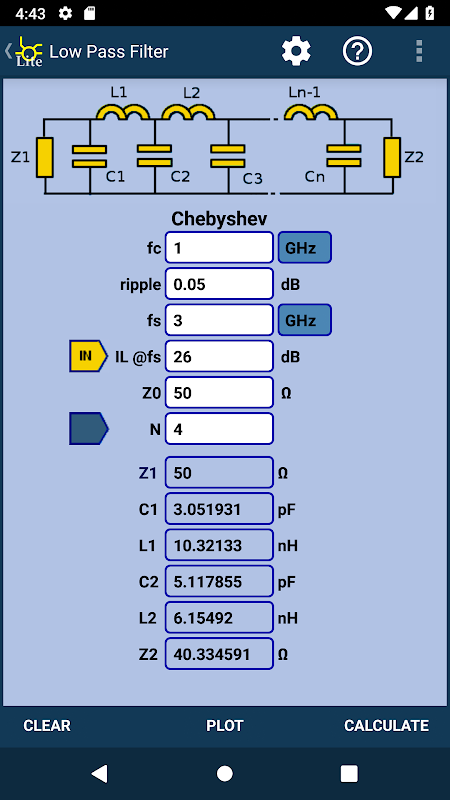

5) impedância Capacitor

6) filtro passa-baixa

7) calculadora placa Capacitor

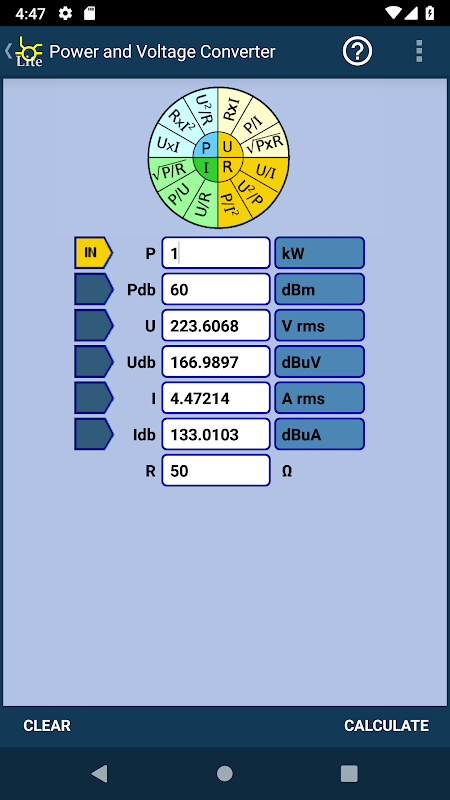

8) Poder e conversor de tensão

9) calculadora acoplador diretividade.

10) Comprimento de onda calculadora

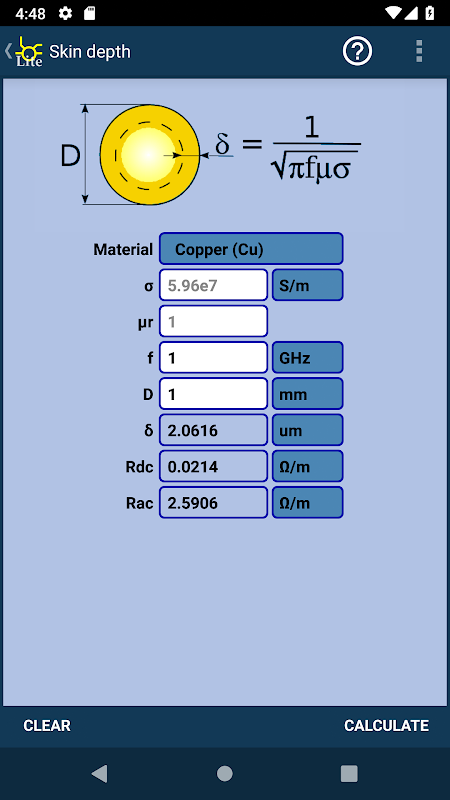

11) profundidade da pele (DC e resistência AC)

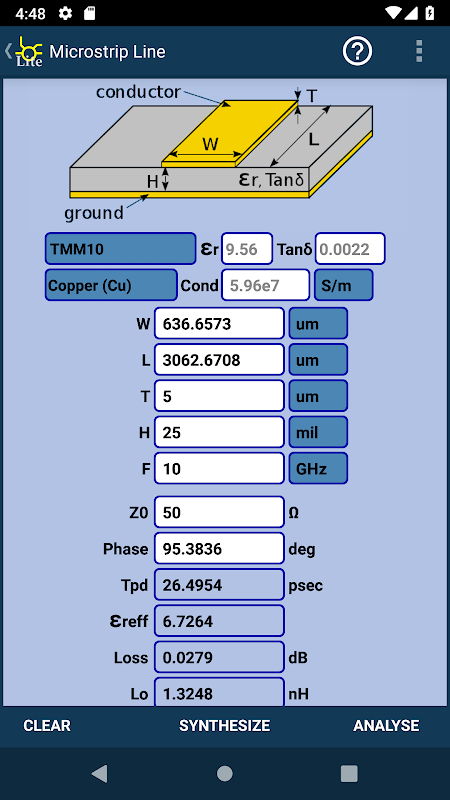

12) calculadora linha Microstrip

Ferramentas na versão completa inclui;

1) andar Noise (Kelvin, dBm)

2) Amplificador cascata (NF, Gain, P1dB, OIP2, OIP3)

3) equação Radar (2-way perda de percurso)

4) equação Radio (1-way perda de percurso)

5) Alimentação e tensão conversor (W, dBm, V, dBμV)

6) Intensidade de Campo e conversor de densidade de potência (W / m2, V / m, A / m, Tesla, Gauss, dBm, W)

7) Os limites de erro de incompatibilidade (VSWR, perda de retorno)

8) Reflectometer (VSWR, Perda de retorno)

9) mitered curvatura

10) Divisor e acopladores (Wilkinson, Rat raça, branchline, microstrip e aglomeradas)

11) PI equilibrado Equilibrado e und e T atenuador

12) profundidade da pele (DC e resistência AC)

13) calculadora PCB rastreamento (impedância / dimensões)

 - Microstrip

 - Stripline

 - Guia de ondas Coplanar

 - Microstrip Acoplado

 - Stripline Acoplado

14) de rejeição de imagem (amplitude e fase de desequilíbrio)

15) harmônicos Mixer (acima e abaixo) convertion

16) antena helicoidal

17) Peak (pico de RMS, RMS, média, CF)

18) Air núcleo indutor de indutância

19) Parallel placa Capacitor

20) PI, T e L atenuador

21) A lei de Ohm

22) paralela LCR impedância / ressonância

23) Série LCR impedância / ressonância

24) impedância Indutor

25) Capacidade de impedância

26) de temperatura da antena (Kelvin)

27) Radar Transversal calculadora (RCS) (esfera, cilindro, placas planas, cantos, DBSM)

28) Noise Figure Y-Factor Método

29) EMC (EIRP, ERP, dBμV / m)

30) conversor figura de ruído (dB, linear, Kelvin)

31) Designações Banda de frequência (IEEE Radar banda, banda Radar Militar, banda rádio, satélite, banda Waveguide)

32) Código de cor do resistor (pesquisa inversa, 3-6 banda)

33) Filtro de Design (Butterworth, Chebyshev, protótipo):

 - Low passe

 - Filtro passa alta

 - Passe Banda

 - Filtro corta-banda

34) μ-Filter design (microstrip, stripline):

 - Intercâmbio de Circuitos

 - Identidades de Kuroda

 - Série e shunt de linhas de circuito

 - Juntamente circuitos de linha

 - Impedância Pisado

35) PCB rastreamento Largura e Liquidação Calculator

36) Series e componente paralela (R, L e C) cálculos.

37) Series reversa e cálculos resistência paralela.

38) Código Indutor Cor Calculator.

39) Capacitor Carga Calculator.

40) Led Resistor Calculator.

41) divisor de tensão Calculator.

42) Thin Film Resistor Calculator (guarnição e não guarnição)

43) Opamp Calculator

44) calculadora Lumped Balun

45) Comprimento de onda calculadora

46) L-Network Calculator Matching

47) LCR Paralela - Calculadora Da Conversão Series

48) PI & T-Network Calculator Matching

49) Coax Linha Calculator

50) Calculadora de par trançado

51) calculadora Equivalências aglomeradas-Distribuída

52) Fresnel Calculator

53) Indutor de carga Calculator.

54) dissipador de calor calculadora temperatura

55) térmica através da calculadora

56) calculadora acoplador diretividade

57) calculadora ressonância Cavity

58) calculadora do resistor Código SMD

59) calculadora Waveguide

60) calculadora desfasador aglomeradas

61) transformadores de correspondência seção Série impedância

     - Série transformador secção

     - Quarter Onda transformador

     - Bramham (12 ondas) transformador

     - Transformador Regier

62) Poder (dBm) adicionar calculadora

63) calculadora Doherty PA

64) calculadora Novel Three-Way Doherty PA

65) calculadora convencional Three-Way Doherty PA

66) calculadora circular Waveguide
