RF & Microwave Toolbox lite

Wysoka elektroniki częstotliwości mikrofalowych zestaw narzędzi dla inżynierów, specjalistów, techników RF EMC, radioamatorów, studentów, astronoma i hobbistów elektroniki.

JAK and Share nas:

Facebook: www.facebook.com/androiddesignnl

Google+: http://gplus.to/androiddesignnl

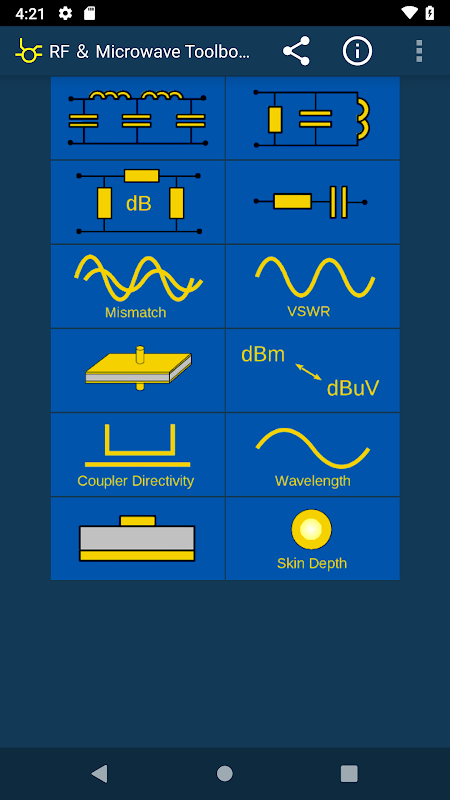

Ta wersja lite zawiera następujące narzędzia:

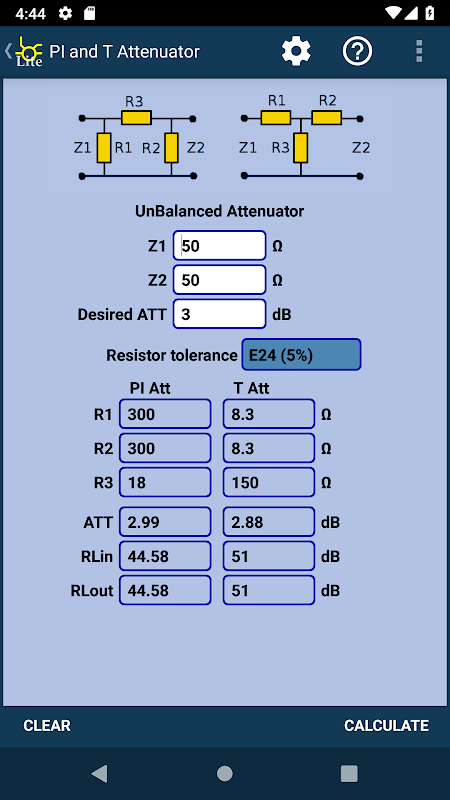

1) PI i T tłumik

2) Reflektometr (VSWR, Return Loss)

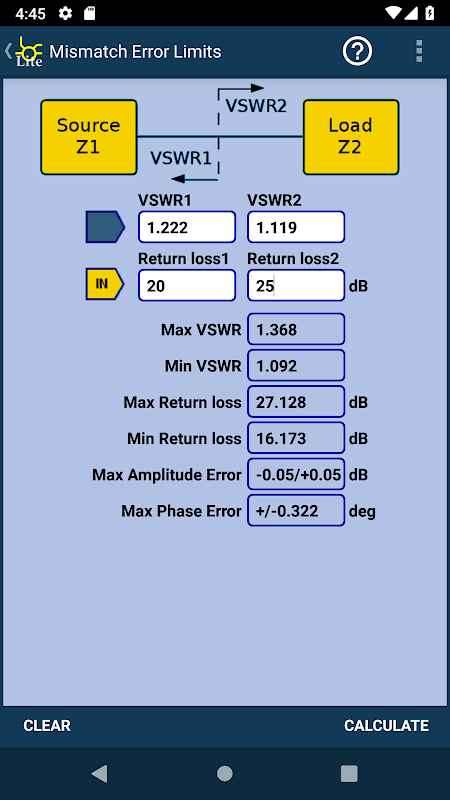

3) Granice błędu Niedopasowanie (VSWR, Return Loss)

4) Równolegle LCR impedancji / rezonansu

5) impedancja kondensatora

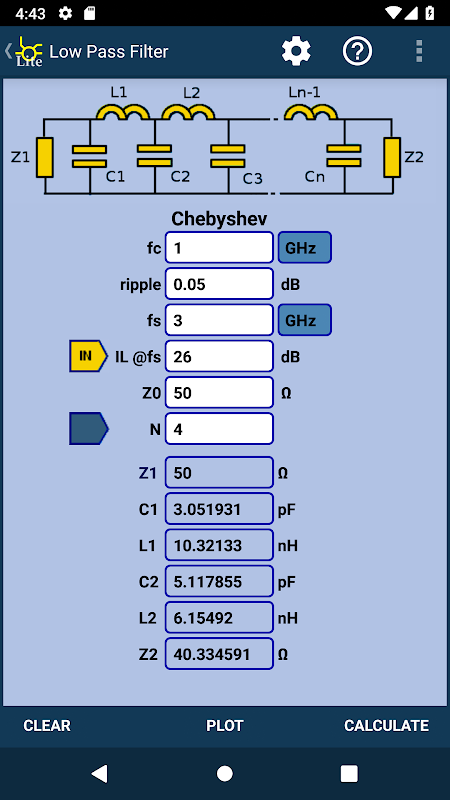

6) Filtr dolnoprzepustowy

7) Kalkulator płyta pojemnościowe

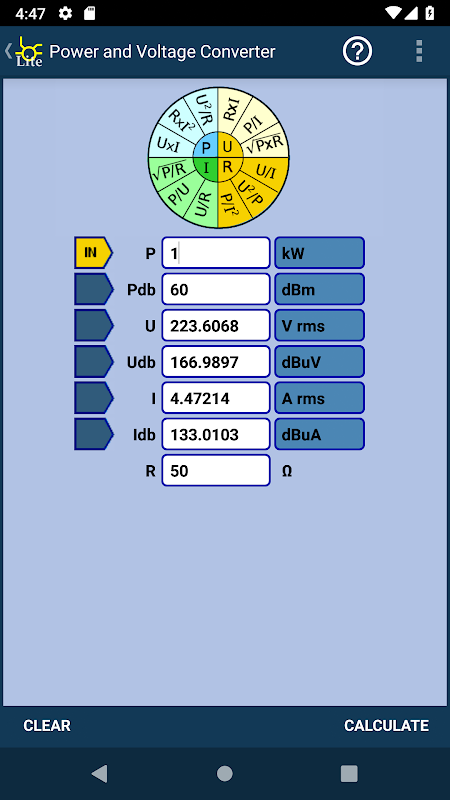

8) Napięcie zasilania i konwerter

9) Kalkulator Łącznik kierunkowość.

10) Kalkulator Długość fali

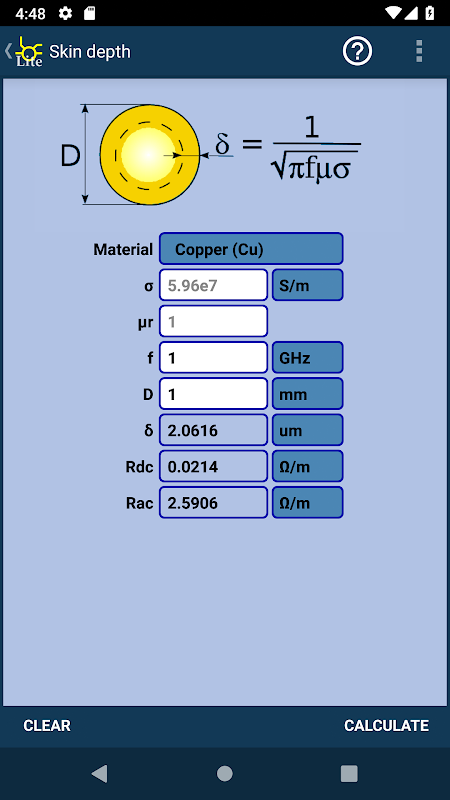

11) głębokość skóry (DC i AC Rezystancja)

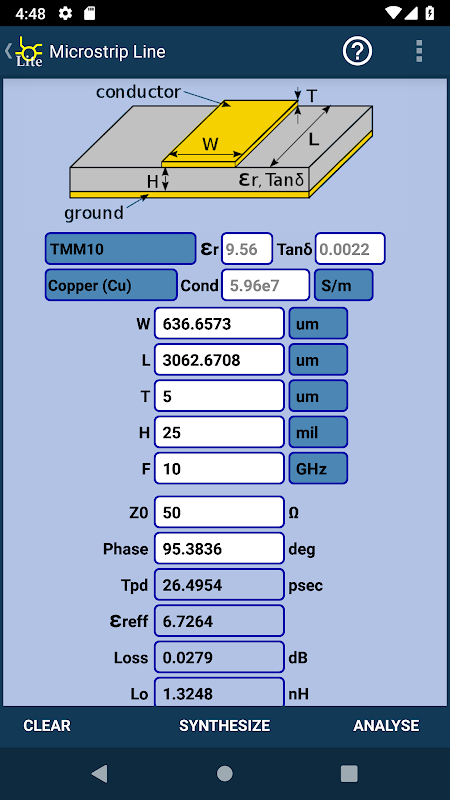

12) kalkulator linia Mikropaskowa

Narzędzia w pełnej wersji zawiera;

1) poziom szumów (Kelvin, dBm)

2) kaskadowy wzmacniacz (NF, Gain, P1dB, OIP2, OIP3)

3) Równanie radaru (2-drożny tłumienie)

4) równanie radio (1-way tłumienie)

5) Napięcie zasilania i konwerter (W, dBm, V, dBμV)

6) Przetwornik natężenia pola i gęstości mocy (W / m2, V / m, A / m, Tesla, Gauss, dBm, W)

7) granice błędu Niedopasowanie (VSWR, Return Loss)

8) Reflektometr (VSWR, Return Loss)

9) mitered Bend

10) Przegroda i łączniki (Wilkinson, Wyścig szczurów, Branchline, mikropaskowej i jednego worka)

11) Zrównoważony i und zrównoważony PI i T tłumik

12) głębokość skóry (DC i AC Rezystancja)

13) Śledzenie Kalkulator PCB (impedancja / wymiary)

 - Mikropaskowa

 - Z zastosowaniem linii paskowej

 - Falowodu Coplanar

 - W połączeniu mikropaskowej

 - W połączeniu paskowej

14) odrzucenie obrazu (amplituda i nierównowaga faza)

15) harmonicznych Mixer (w górę iw dół przeliczaniem)

16) anteny Helical

17) szczytowa RMS (szczyt, RMS, średnia, CF)

18) Wyposażenie Rdzeń cewki Indukcyjność

19) Płyta równoległy kondensator

20) PI, T i L tłumik

21) Prawo Ohma

22) Równolegle LCR impedancji / rezonansu

23) Impedancja Seria LCR / rezonansu

24) Impedancja cewki

25) Impedancja Pojemność

26) Temperatura Antena (Kelvin)

27) Radar Cross Section (RCS) Kalkulator (kula, walec, płaskie, w rogi, dBsm)

28) Hałas Rysunek Y-Factor Methode

29) EMC (EIRP, ERP, dBμV / m)

30) Konwerter współczynnik szumów (dB, liniowe, Kelvin)

31) Oznaczenia paśmie częstotliwości (IEEE zespołu Radar, Wojskowy zespół Radar, pasmo radiowe, satelitarne, Waveguide zespół)

32) kod koloru rezystora (wstecznego, od 3 do 6 band)

33) Filtr Wygląd (Butterworth, Czebyszewa, prototyp):

 - Dolnoprzepustowy

 - Filtr górnoprzepustowy

 - Pasmowych

 - Filtr przystanek zespołu

34) Projekt μ-Filter (mikropaskowej, paskowej):

 - Wymiana obwodów

 - Tożsamości Kuroda w

 - Seria i bocznikowe linie drukowane

 - Obwody połączone linia

 - Wejście Impedancja

35) PCB Ślad Szerokość i Rozliczeń Kalkulator

36) seria i komponent równoległy (C) obliczenia R, L i.

37) Seria tyłu i równoległe obliczenia rezystora.

38) Kod cewki Kolor Kalkulator.

39) Kondensator Charge Kalkulator.

40) Led Rezystor Kalkulator.

41) dzielnika napięcia Kalkulator.

42) Thin Film Rezystor Kalkulator (Przytnij i bez przycinania)

43) opamp Kalkulator

44) Kalkulator skupionych Balun

45) Kalkulator Długość fali

46) L-Matching Sieci Kalkulator

47) LCR równoległy - Seria Kalkulator konwersji

48) Dalsze PI T-Network Kalkulator

49) Coax Linia Kalkulator

50) Twisted Kalkulator pary

51) skupionych-Ukazuje Kalkulator Równoważność

52) Fresnela Kalkulator

53) cewki ładowania Kalkulator.

54) Kalkulator temperatura radiatora

55) Thermal poprzez kalkulatora

56) Kalkulator Łącznik kierunkowość

57) Kalkulator rezonans jamy

58) Kalkulator Rezystor Kod SMD

59) Kalkulator Waveguide

60) Faza skupionych Kalkulator manetka

61) Sekcja dopasowania impedancji transformatorów serii

     - Transformator odcinek serii

     - Transformator Quarter Wave

     - Bramham (12 mikrofalowa) transformatora

     - Transformator Regier

62) Zasilanie (dBm) dodać kalkulator

63) Kalkulator Doherty PA

64) Kalkulator Powieść Trzy-Way Doherty PA

65) Kalkulator konwencjonalne Trzy-Way Doherty PA

66) Kalkulator Circular Waveguide
