RF & Microwave Toolbox lite

マイクロ波技術、RFの専門家、EMCの技術者、ラジオアマチュア、学生、天文学者、電子愛好家のための高周波電子ツールボックス。

LIKEと私達を共有：

Facebookの：www.facebook.com/androiddesignnl

Google+の：http://gplus.to/androiddesignnl

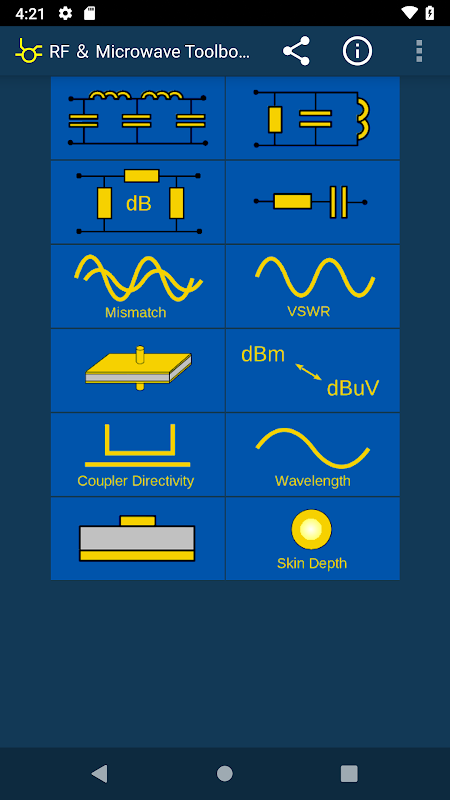

このliteのバージョンは、以下のツールが含まれています。

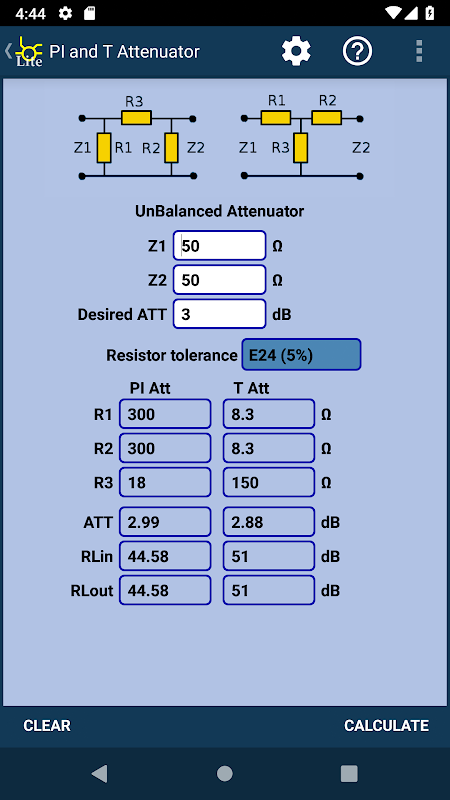

1）PIとTアッテネータ

2）リフレクト（VSWR、リターンロス）

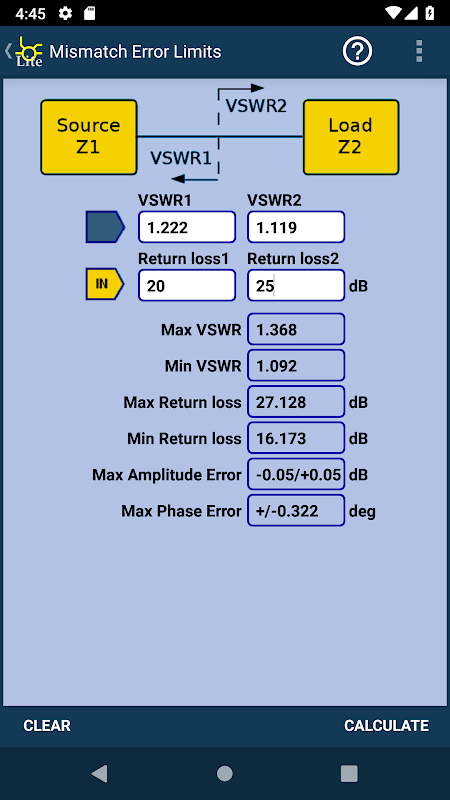

3）ミスマッチ誤差限界（VSWR、リターンロス）

4）並列LCRインピーダンス/共鳴

5）コンデンサのインピーダンス

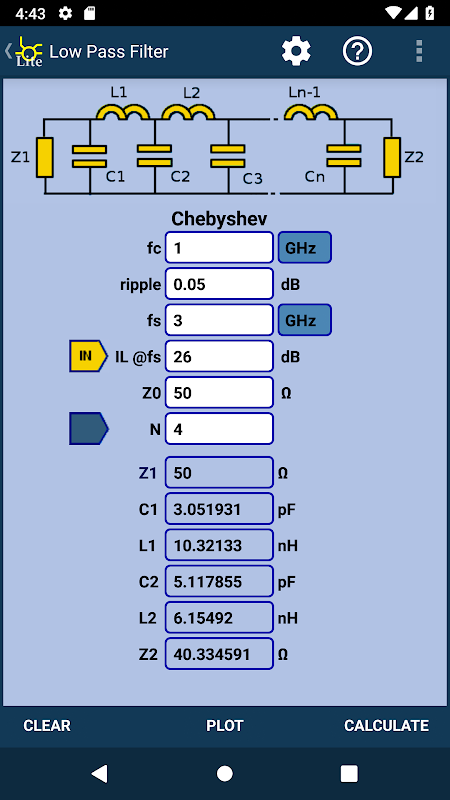

6）ローパスフィルタ

7）キャパシタプレート電卓

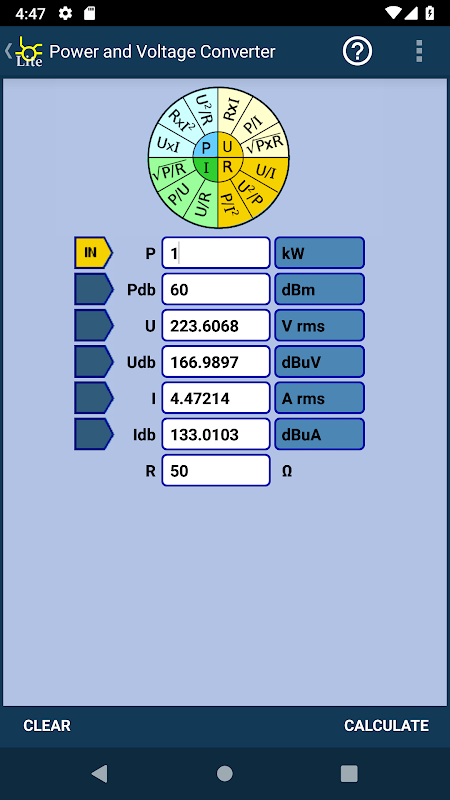

8）電源と電圧コンバータ

9）カプラの指向性の計算。

10）波長の計算

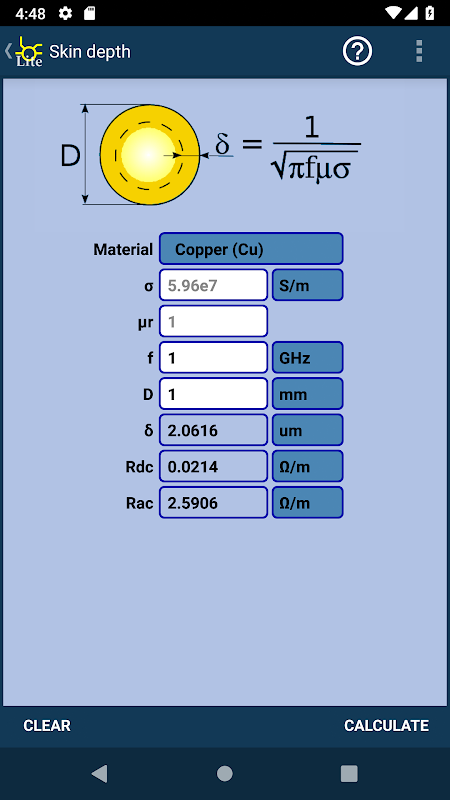

11）皮膚の深さ（DCおよびAC抵抗）

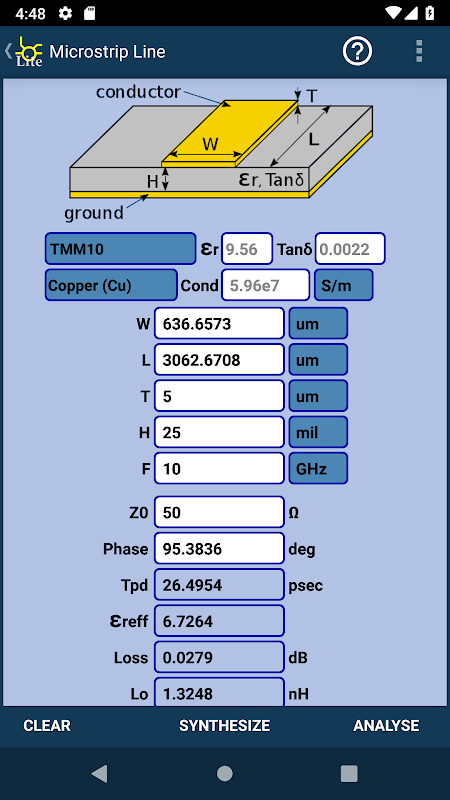

12）マイクロストリップライン電卓

フルバージョンが含まの[ツール。

1）ノイズフロア（ケルビン、dBm単位）

2）アンプカスケード（NF、ゲイン、P1dB出力、OIP2、OIP3）

3）レーダー式（2方向の経路損失）

4）無線式（1方向の経路損失）

5）電源と電圧変換器（W、dBmの、V、dBμV）

6）電界強度と電力密度コンバータ（/ m 2で、Vは/ M、A / M、Wテスラ、ガウス、dBmで、W）

7）ミスマッチ誤差限界（VSWR、リターンロス）

8）リフレクト（VSWR、リターンロス）

9）マイターベンド

10）分周器とカプラ（ウィルキンソン、ラットレース、Branchline、マイクロストリップと集中）

11）バランスとウントバランスPIとTアッテネータ

12）皮膚の深さ（DCおよびAC抵抗）

13）PCBトレースの計算（インピーダンス/寸法）

  - マイクロストリップ

  - ストリップライン

  - コプレーナ導波路

  - 結合マイクロストリップ

  - 結合ストリップライン

14）イメージ除去（振幅と位相の不均衡）

15）ミキサー高調波（アップとダウンconvertion）

16）ヘリカルアンテナ

RMS（17）ピークピーク、RMS、平均、CF）

18）空芯インダクタのインダクタンス

19）平行平板コンデンサ

20）PI、TとLアッテネータ

21）オームの法則

22）並列LCRインピーダンス/共鳴

23）シリーズLCRインピーダンス/共鳴

24）インダクタのインピーダンス

25）静電容量のインピーダンス

26）アンテナ温度（ケルビン）

27）レーダー断面積（RCS）電卓（球、円柱、平板、コーナー、DBSM）

28）ノイズ・フィギュアのYファクタMETHODE

29）、EMC（EIRP、ERP、dBμV/ m）を

30）雑音指数コンバータ（デシベル、リニア、ケルビン）

31）周波数帯の指定（IEEEレーダーバンド、軍用レーダーバンド、無線帯域、衛星、導波路バンド）

32）抵抗のカラーコード（逆引き、3バンド6）

33）フィルタの設計（バターワース、チェビシェフ、プロトタイプ）：

  - 低域

  - 高域通過フィルタ

  - バンドパス

  - 帯域阻止フィルタ

34）μ-フィルタの設計（マイクロ、ストリップライン）：

  - 回路のインターチェンジ

  - 黒田のアイデンティティ

  - シリーズとシャント回路線

  - 結合線回路

  - ステップインピーダンス

35）、PCBトレース幅とクリアランス電卓

36）シリーズと平行成分（R、LとC）の計算。

37）逆直列および並列抵抗の計算。

38）インダクタのカラーコード電卓。

39）コンデンサの充電電卓。

40）導かれた抵抗電卓。

41）分圧器電卓。

42）薄膜抵抗電卓（トリムと非トリム）

43）オペアンプ電卓

44）集中定数バラン電卓

45）波長の計算

46）は、L-ネットワークマッチング電卓

47）LCRのパラレル - シリーズ換算の計算機

48）PI＆T-ネットワークマッチング電卓

49）同軸ライン電卓

50）ツイストペア電卓

51）集中定数分散とそれに相当電卓

52）フレネル電卓

53）インダクタ充電電卓。

54）ヒートシンクの温度計算

55）電卓サーマルビア

56）カプラの指向性の計算

57）空洞共鳴電卓

58）抵抗SMDコード電卓

59）導波路の計算

60）集中定数位相シフタ電卓

61）シリーズセクションインピーダンスマッチングトランス

      - シリーズセクショントランス

      - 四半期波トランス

      - ブラムハム（第12波）変圧器

      - Regierトランス

62）パワー（dBm）電卓を追加

63）ドハティPA電卓

64）新規な3ウェイドハティPA電卓

65）従来の三ウェイドハティPA電卓

66）円形導波管電卓
