RF & Microwave Toolbox lite

Hoogfrequente elektronica toolbox voor Magnetron ingenieurs, RF professionals, EMC technici, radio-amateurs, studenten, astronoom en elektronica hobbyisten.

LIKE en delen ons:

Facebook: www.facebook.com/androiddesignnl

Google+: http://gplus.to/androiddesignnl

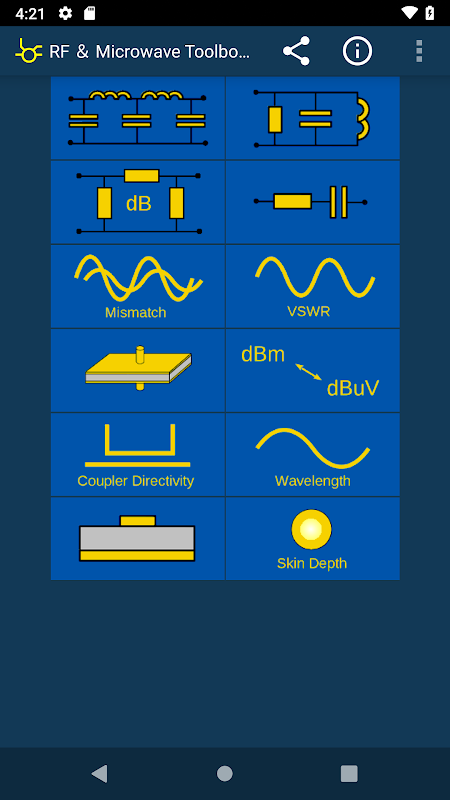

Deze lite versie bevat de volgende instrumenten:

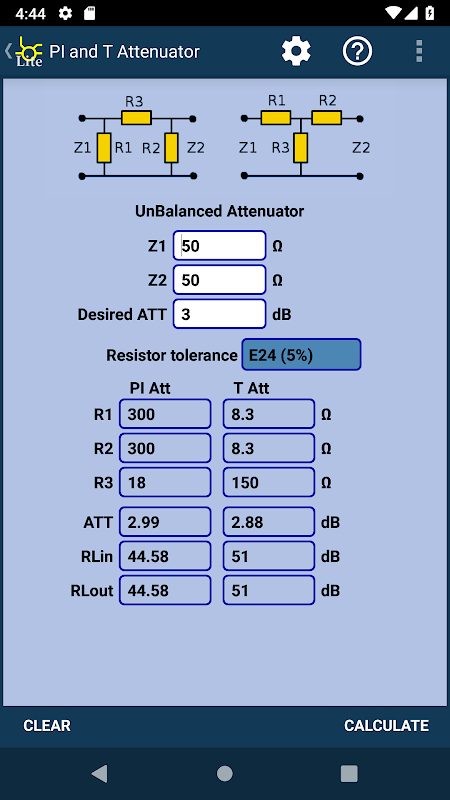

1) PI en T verzwakker

2) Reflectometer (VSWR, Return verlies)

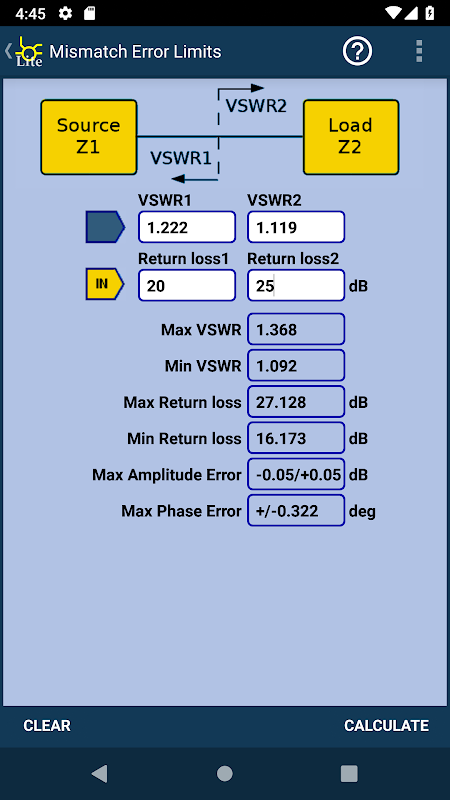

3) Mismatch foutgrenzen (VSWR, Return verlies)

4) Parallel LCR impedantie / resonantie

5) condensator impedantie

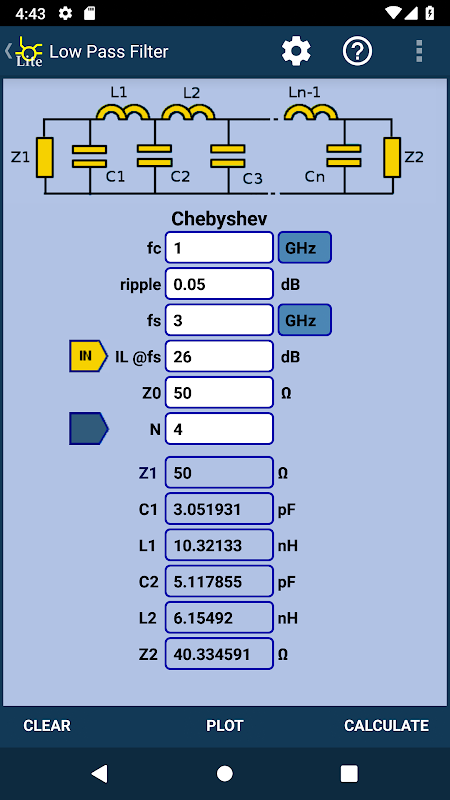

6) Lowpass filter

7) condensatorplaat rekenmachine

8) Kracht en Voltage Converter

9) Koppeling gerichtheid rekenmachine.

10) Golflengte rekenmachine

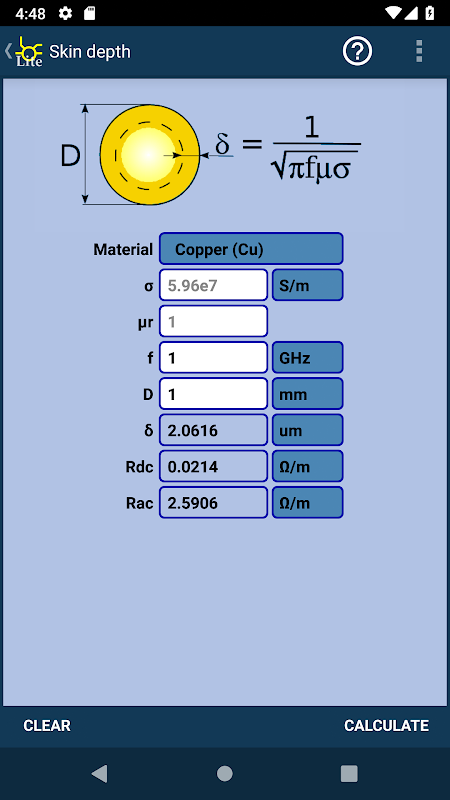

11) de diepte van de huid (DC en AC weerstand)

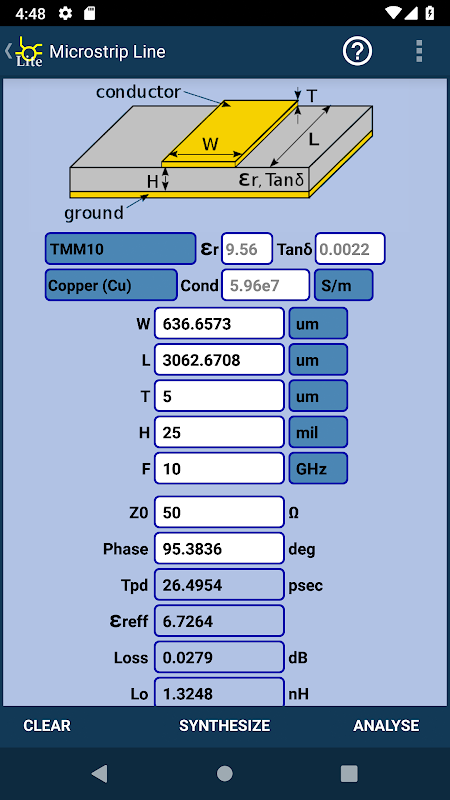

12) Microstrip lijn rekenmachine

Gereedschappen in volledige versie bevat;

1) Noise verdieping (Kelvin, dBm)

2) versterker cascade (NF, Gain, P1dB, OIP2, OIP3)

3) Radar vergelijking (2-weg pad verlies)

4) Radio vergelijking (1-weg pad verlies)

5) Vermogen en spanning converter (W, dBm, V, dBuV)

6) veldsterkte en vermogensdichtheid omvormer (W / m2, V / m A / m, Tesla, Gauss, dBm, W)

7) Mismatch foutgrenzen (VSWR, Return verlies)

8) Reflectometer (VSWR, Return verlies)

9) mitered Bend

10) Divider en Koppelingen (Wilkinson, ras van de rat, branchline, microstrip en hoop gegooid)

11) Evenwichtig en und evenwichtige PI en T verzwakker

12) de diepte van de huid (DC en AC weerstand)

13) PCB Trace calculator (impedantie / afmetingen)

 - Microstrip

 - Striplijntest

 - Coplanar golfgeleider

 - Coupled Microstrip

 - Gekoppeld striplijn

14) Afbeelding afwijzing (amplitude en fase-onbalans)

15) Mixer harmonischen (omhoog en omlaag conversie)

16) Helical antenne

17) Peak naar RMS (piek, RMS, gemiddelde, CF)

18) Air Core Inductor Inductantie

19) Parallel plaatcondensator

20) PI, T en L verzwakker

21) de wet van Ohm

22) Parallel LCR impedantie / resonantie

23) Serie LCR impedantie / resonantie

24) Inductor impedantie

25) Capaciteit impedantie

26) Antenne temperatuur (Kelvin)

27) Radar Cross Section (RCS) rekenmachine (Sphere, Cilinder, vlakke plaat, hoeken, dBsm)

28) Ruisgetal Y-Factor Methode

29) EMC (EIRP, ERP, dBuV / m)

30) Noise cijfer converter (dB, lineair, Kelvin)

31) Frequentie Band Benamingen (IEEE Radar band, Militaire Radar band, Radio band, Satelliet, Waveguide band)

32) Weerstand kleurcode (reverse lookup, 3-6 band)

33) Filter Design (Butterworth, Chebyshev, prototype):

 - Low Pass

 - High pass filter

 - Band pas

 - Band stop filter

34) μ-filter Design (Microstrip, striplijn):

 - Uitwisseling van Circuits

 - Kuroda's Identities

 - Serie en shunt Circuit lijnen

 - Coupled lijn Circuits

 - Stepped Impedantie

35) PCB Trace breedte en Clearance Calculator

36) serie en parallel component (R, L en C) berekeningen.

37) Omgekeerde serie en parallel weerstand berekeningen.

38) Inductor Color Code Calculator.

39) condensator Charge Calculator.

40) Led Weerstand Calculator.

41) Voltage Divider Calculator.

42) Thin Film Weerstand Calculator (Trim en niet Trim)

43) Opamp Calculator

44) Lumped Balun Calculator

45) Golflengte rekenmachine

46) L-netwerk Matching Calculator

47) LCR Parallel - Series Calculator

48) PI & T-netwerk Matching Calculator

49) Coax Line Calculator

50) Twisted pair Calculator

51)-hoop gegooid Distributed Gelijkwaardigheid rekenmachine

52) Fresnel Calculator

53) Inductor Charge Calculator.

54) koellichaamtemperatuur rekenmachine

55) Thermische via rekenmachine

56) Koppeling gerichtheid rekenmachine

57) Cavity resonantie rekenmachine

58) Weerstand SMD Code rekenmachine

59) Waveguide rekenmachine

60) hoop gegooid fasedraaier rekenmachine

61) Serie sectie impedantie transformatoren

     - Series sectie transformator

     - Kwart golf transformator

     - Bramham (12de golf) transformator

     - Regier transformator

62) Vermogen (dBm) toe te voegen calculator

63) Doherty PA rekenmachine

64) Novel Three-Way Doherty PA rekenmachine

65) Conventionele Three-Way Doherty PA rekenmachine

66) Circulaire Waveguide rekenmachine
