RF & Microwave Toolbox lite

Caja de herramientas para ingenieros de microondas, profesionales de RF, radio-aficionados y estudiantes.

Alta caja de herramientas de la electrónica de frecuencia para los ingenieros de microondas, profesionales RF, técnicos de EMC, radio-aficionados, estudiantes, astrónomo y aficionados a la electrónica.

LIKE y nos Comparte:

Facebook: www.facebook.com/androiddesignnl

Google+: http://gplus.to/androiddesignnl

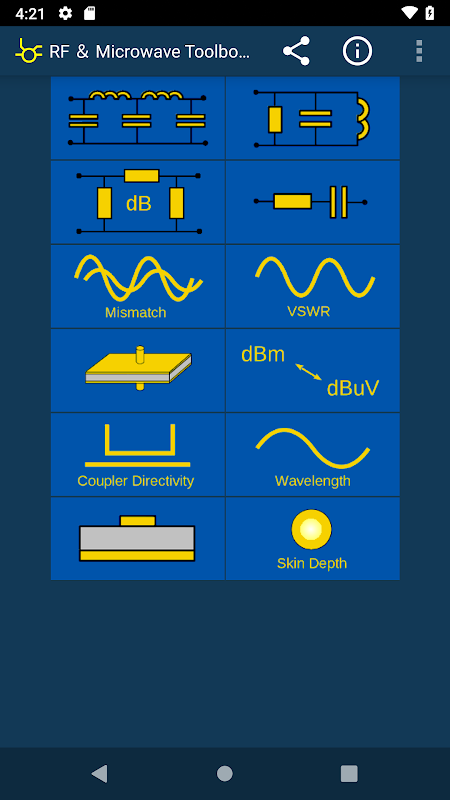

Esta versión Lite incluye las siguientes herramientas:

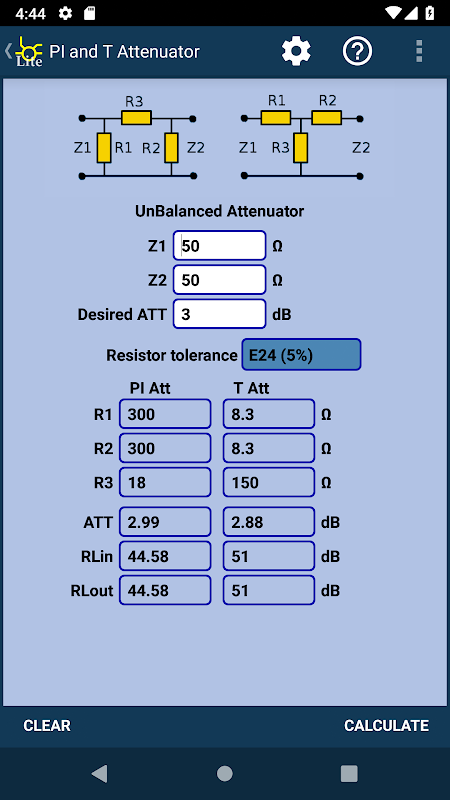

1) PI y T atenuador

2) reflectómetro (ROE, la pérdida de retorno)

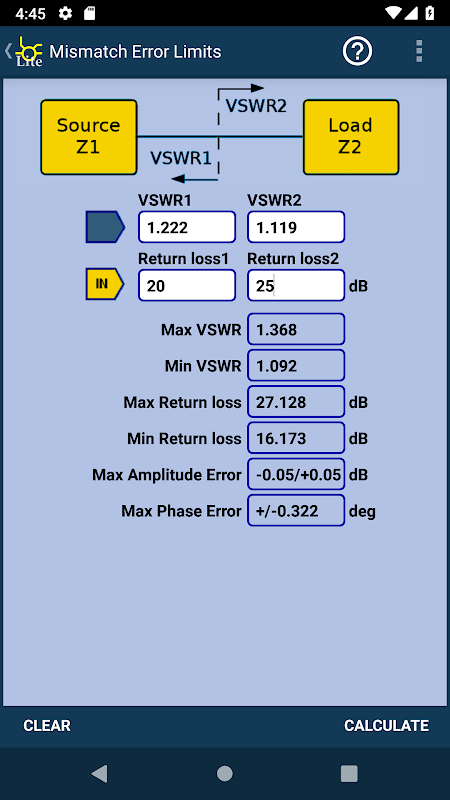

3) Los límites de error de falta de coincidencia (VSWR, pérdidas de retorno)

4) LCR paralelo impedancia / de resonancia

5) la impedancia del condensador

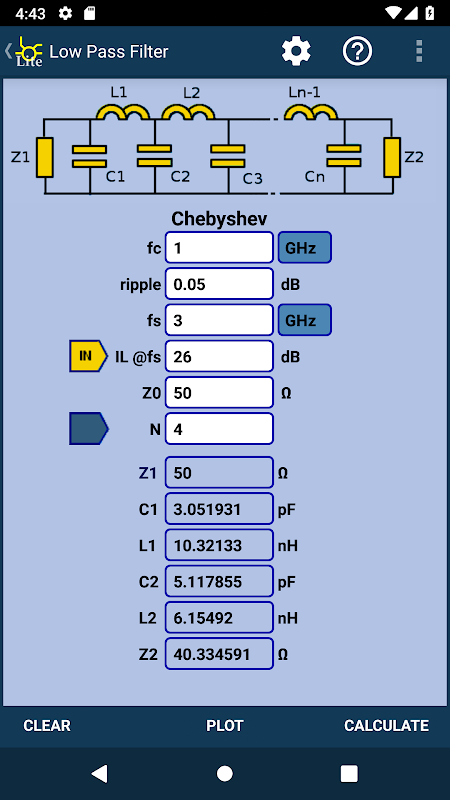

6) filtro de paso bajo

7) calculadora placa de condensador

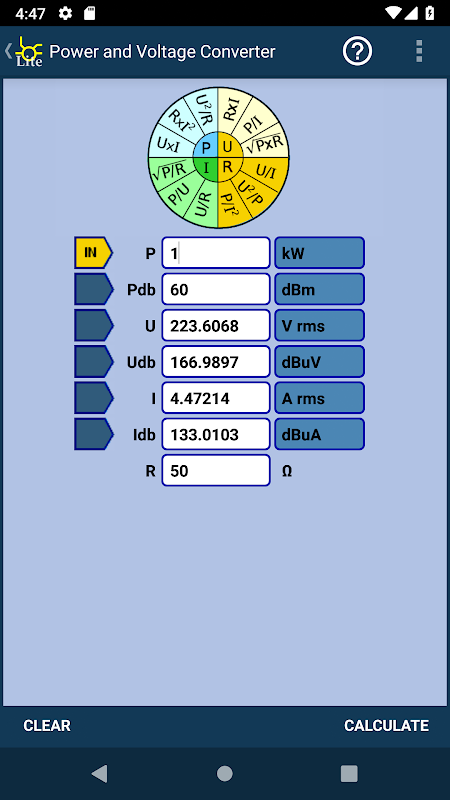

8) Poder y convertidor de voltaje

9) calculadora directividad acoplador.

10) Calculadora de longitud de onda

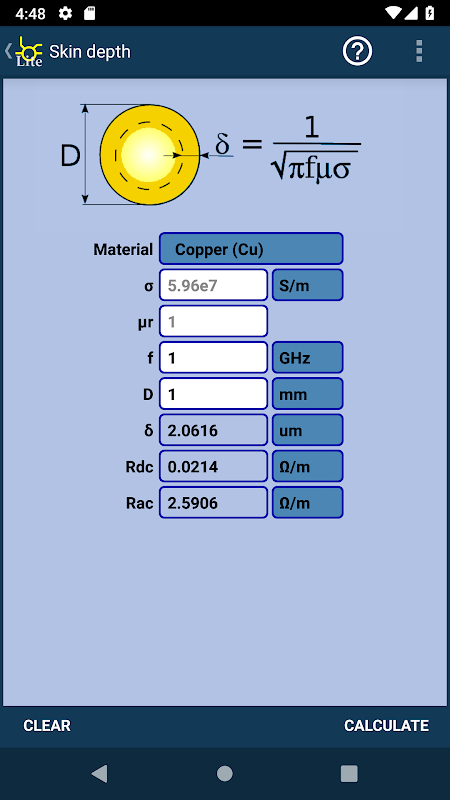

11) profundidad de la piel (y la resistencia DC AC)

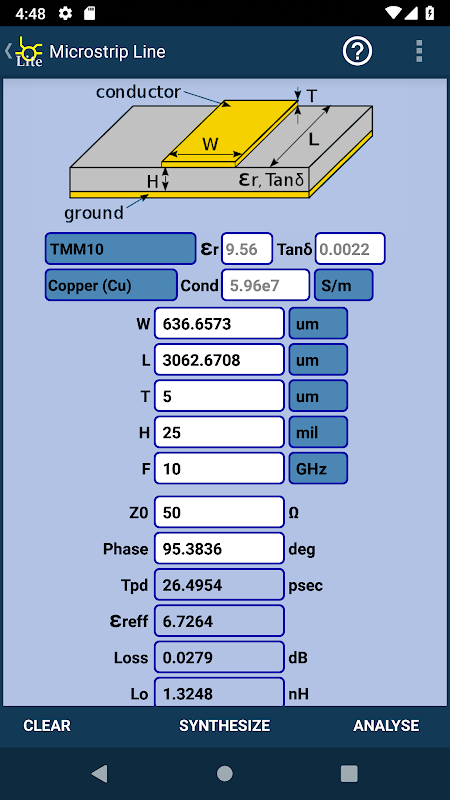

12) calculadora línea microstrip

Herramientas en versión completa incluye;

1) piso de ruido (Kelvin, dBm)

2) Amplificador cascada (NF, Gain, P1dB, OIP2, OIP3)

3) La ecuación del radar (2 vías de pérdida de trayectoria)

4) ecuación de Radio (1 vía pérdida de trayecto)

5) convertidor de potencia y tensión (W, dBm, V, dBmV)

6) la intensidad del campo y el convertidor de densidad de potencia (W / m2, V / m, A / m, Tesla, Gauss, dBm, W)

7) No coinciden los límites de error (VSWR, pérdidas de retorno)

8) reflectómetro (ROE, la pérdida de retorno)

9) inglete Curva

10) Divisor y acopladores (Wilkinson, la raza de la rata, ramal, microcinta y agrupados)

11) PI equilibrado Equilibrado y und y T atenuador

12) profundidad de la piel (y la resistencia DC AC)

13) calculadora traza de PCB (impedancia / dimensiones)

 - Microcinta

 - Stripline

 - Guía de ondas coplanar

 - Microstrip acoplada

 - Stripline Junto

14) el rechazo de imagen (amplitud y desequilibrio de fase)

15) armónicos Mixer (arriba y abajo) conversión

16) de la antena helicoidal

17) Pico de RMS (pico, RMS, media, CF)

18) Air Core Inductor inductancia

19) placa de condensador paralelo

20) PI, T y L atenuador

21) Ley de Ohm

22) LCR paralelo impedancia / de resonancia

23) Impedancia Serie LCR / resonancia

24) impedancia inductor

25) Impedancia de capacitancia

26) temperatura de la antena (Kelvin)

27) Corte transversal radar (RCS) Calculadora (esfera, cilindro, placa plana, esquinas, dBSM)

28) Figura de Ruido Y-Factor Methode

29) EMC (PIRE, ERP, dBmV / m)

30) convertidor de la figura de ruido (dB, lineal, Kelvin)

31) Designaciones Banda de frecuencia (banda IEEE radar, banda radar militar, banda de radio, satélite, banda de guía de ondas)

32) Código de color de Resistencia (búsqueda inversa, 3 al 6 de banda)

33) Filtro Diseño (Butterworth, Chebyshev, prototipo):

 - Paso bajo

 - Filtro de paso alto

 - Pase Band

 - Filtro de parada Band

34) Diseño μ-Filter (microstrip, línea de cinta):

 - Intercambio de Circuitos

 - Identidades de Kuroda

 - Series y derivación de líneas de circuito

 - Circuitos de línea acoplada

 - Impedancia por escaleras

35) PCB traza Ancho y Liquidación de la calculadora

36) Serie y Paralelo componente (R, L y C) los cálculos.

37) Serie inversa y cálculos de resistencia en paralelo.

38) Calculadora Código inductor color.

39) Calculadora de carga del condensador.

40) Led Calculadora de Resistencia.

41) Tensión Calculadora Divisor.

42) Thin Film Resistor Calculator (Trim y no del ajuste)

43) Opamp Calculadora

44) Calculadora Lumped Balun

45) Calculadora de longitud de onda

46) Calculadora Matching L-Red

47) paralelo LCR - Serie Calculadora de Conversión

48) Calculadora Matching PI & T de la red

49) coaxial Línea Calculadora

50) Calculadora de par trenzado

51) calculadora Equivalencias agrupan-Distributed

52) de Fresnel Calculadora

53) Calculadora de carga inductor.

54) calculadora de la temperatura del disipador de calor

55) térmica a través de la calculadora

56) calculadora directividad acoplador

57) Calculadora de resonancia de la cavidad

58) Calculadora de Resistencia Código SMD

59) Calculadora de guía de ondas

60) calculadora desfasador concentrados

61) transformadores de adaptación sección Serie impedancia

     - Sección Serie transformador

     - Barrio transformador Wave

     - Bramham (12ª oleada) transformador

     - Transformador Regier

62) Energía (dBm) añadir calculadora

63) calculadora Doherty PA

64) calculadora Novela de tres vías Doherty PA

65) calculadora convencional de tres vías Doherty PA

66) calculadora Circular Waveguide
