Serial Sensor Plot

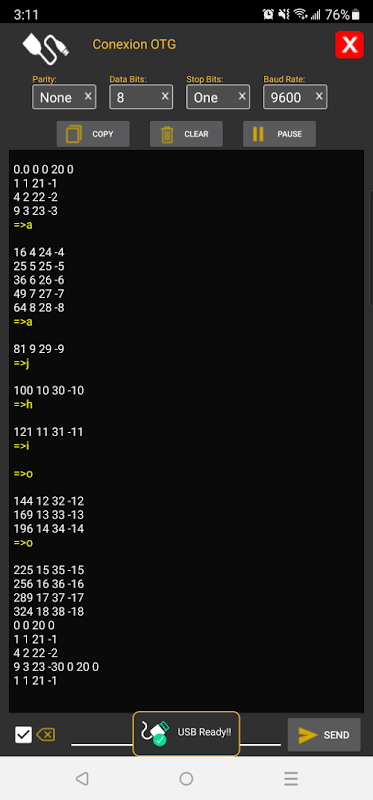

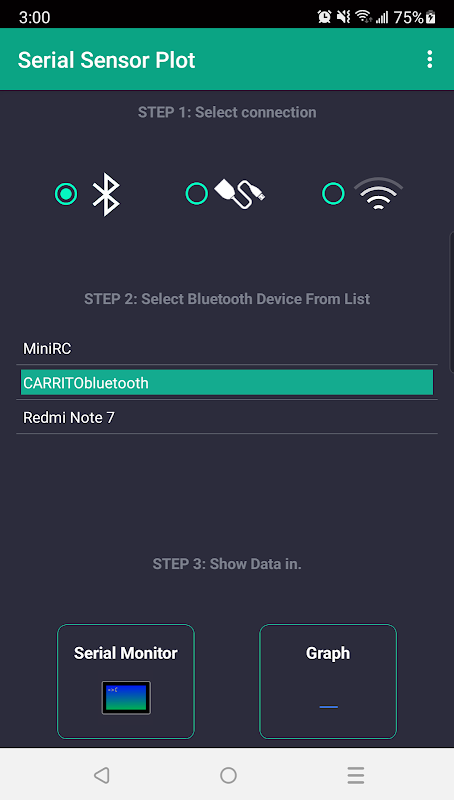

Se você possui um circuito Arduino ou qualquer dispositivo que envie dados seriais via Bluetooth, USB-OTG ou Wi-Fi e deseja visualizá-los ou grafá-los em tempo real e salvá-los em formato Excel, use este aplicativo.

******DISPOSITIVOS RECONHECIDOS*****

USB-OTG: Arduino Uno, Mega, Nano, Digyspark (Attiny85), CP210x, CH340x, PL2303, FTDI, etc.

Bluetooth: HC06, HC05, ESP32-WROM, D1 MINI PRO, etc.

WIFI: Esp8266, ESP32-WROM, etc.

*Gráficos de até 5 pontos de dados em tempo real

*Parada automática após "n" pontos de dados

*Gráficos, cores, nomes de variáveis ​​personalizáveis, etc.

*A versão para Windows é totalmente gratuita (link para o repositório do GitHub abaixo)

*Inclui manual e código de exemplo para Arduino.

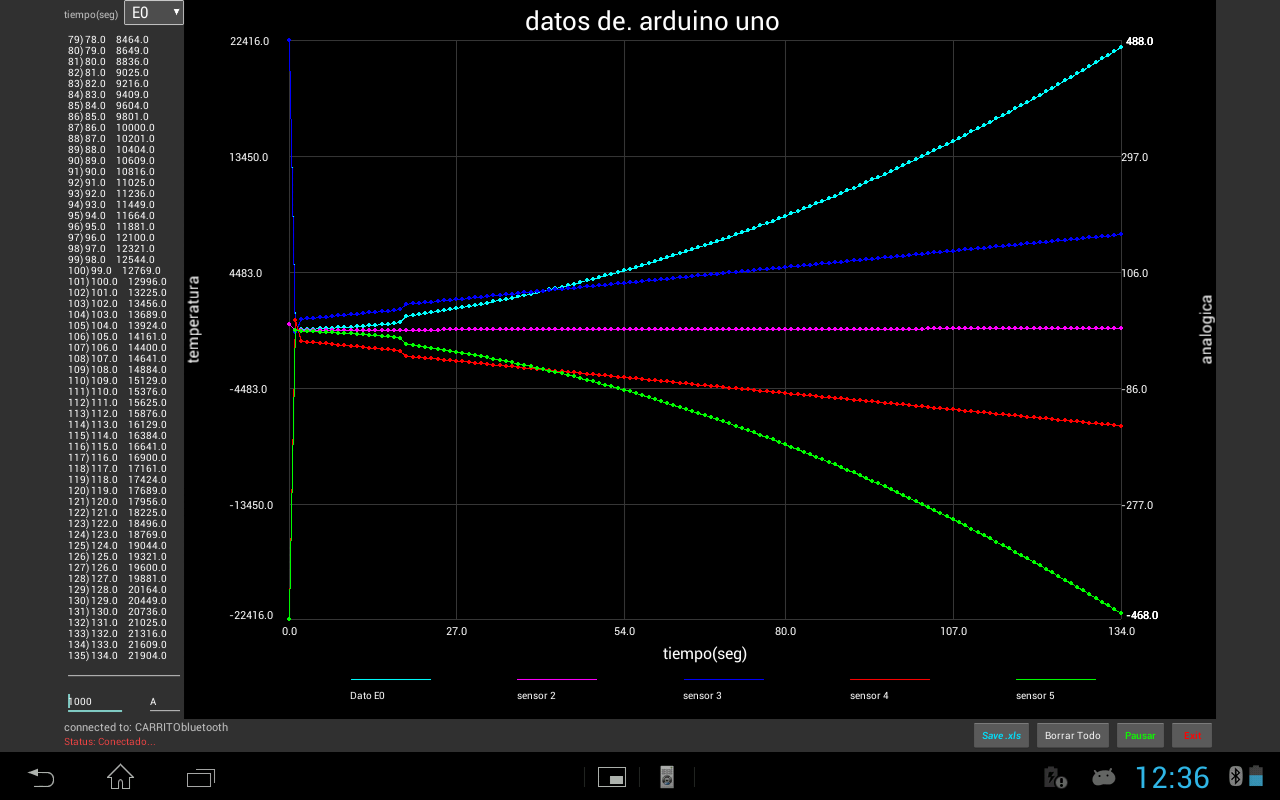

**** GRÁFICO DE DADOS ******

O circuito que envia os dados deve enviar apenas dados numéricos (nunca letras) separados no seguinte formato:

"E0 E1 E2 E3 E4". Cada dado deve ser separado por um espaço, e também deve haver um espaço no final. Você pode enviar 1, 2, 3 ou no máximo 5 pontos de dados. Cada ponto de dados deve ter um espaço no final, mesmo que seja apenas um ponto de dados. O tempo de atraso ( ) no Arduino deve ser exatamente o mesmo que você usa no aplicativo.

Aqui você pode encontrar o manual do Arduino e o código de teste:

https://github.com/johnspice/Serial-Graph-Sensor

.
