Serial Sensor Plot

Если у вас есть плата Arduino или любое другое устройство, передающее последовательные данные через Bluetooth, USB-OTG или Wi-Fi, и вы хотите просмотреть или отобразить их в виде графика в режиме реального времени и сохранить в формате Excel, используйте это приложение.

******РАСПОЗНАВАННЫЕ УСТРОЙСТВА*****

USB-OTG: Arduino Uno, Mega, Nano, Digyspark (Attiny85), CP210x, CH340x, PL2303, FTDI и др.

Bluetooth: HC06, HC05, ESP32-WROM, D1 MINI PRO и др.

WIFI: Esp8266, ESP32-WROM и др.

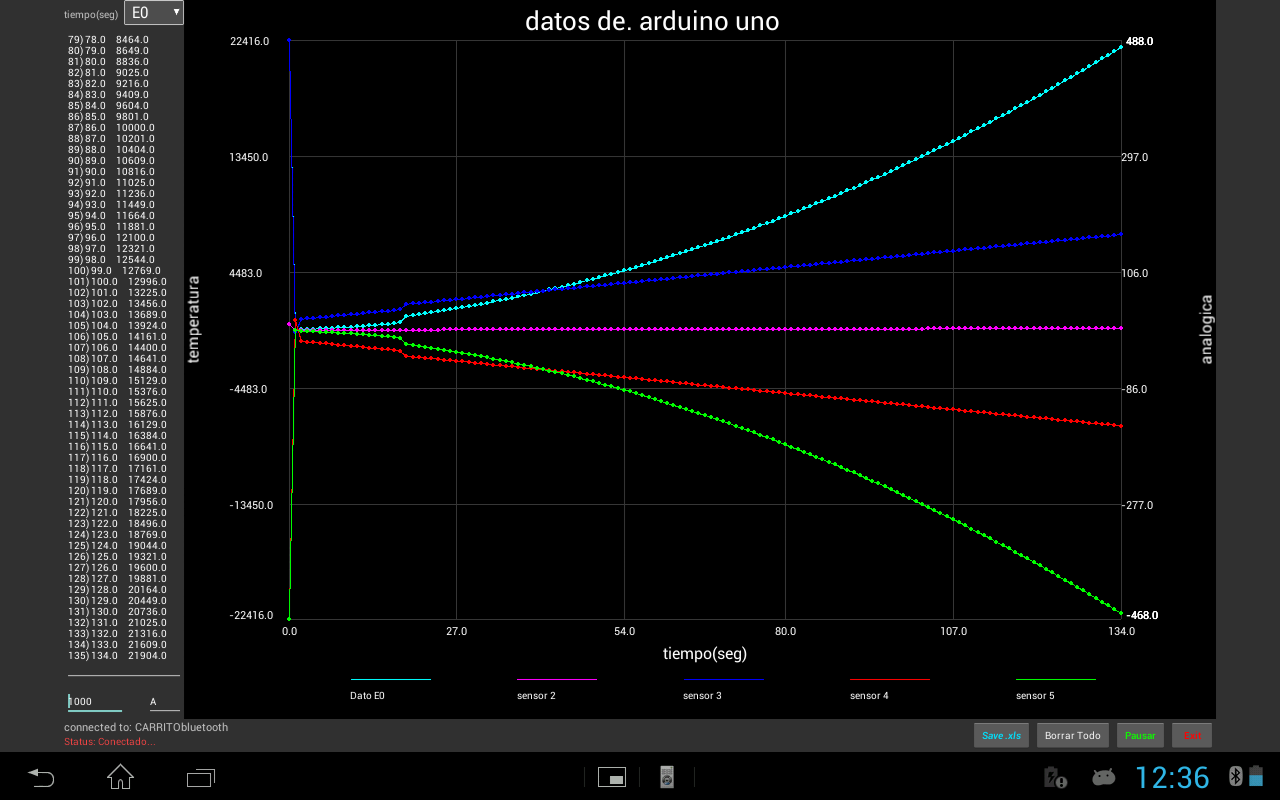

*Построение графиков в режиме реального времени по 5 точкам данных

*Автоматическая остановка после «n» точек данных

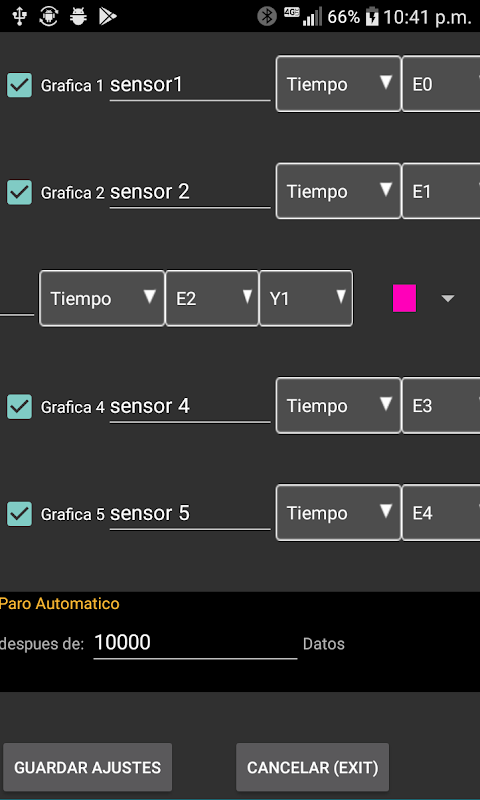

*Настраиваемые графики, цвета, имена переменных и т. д.

*Версия для Windows полностью бесплатна (ссылка на репозиторий GitHub ниже)

*Включает руководство пользователя и пример кода для Arduino.

**** ГРАФИК ДАННЫХ ******

Схема, отправляющая данные, должна передавать только числовые данные (без букв), разделённые в следующем формате:

"E0 E1 E2 E3 E4". Каждый элемент данных должен быть разделён пробелом, и пробел также должен быть в конце. Вы можете отправить 1, 2, 3 или максимум 5 точек данных. Каждая точка данных должна заканчиваться пробелом, даже если это всего одна точка данных. Время задержки ( ) в Arduino должно быть точно таким же, как и в приложении.

Руководство по Arduino и тестовый код можно найти здесь:

https://github.com/johnspice/Serial-Graph-Sensor

.
