Giới thiệu về Serial Sensor Plot

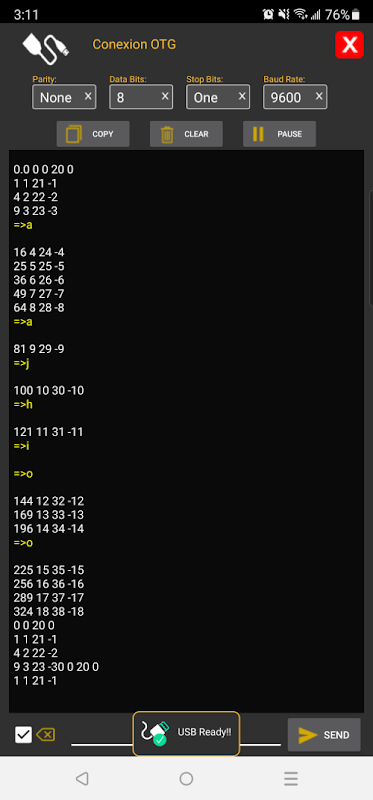

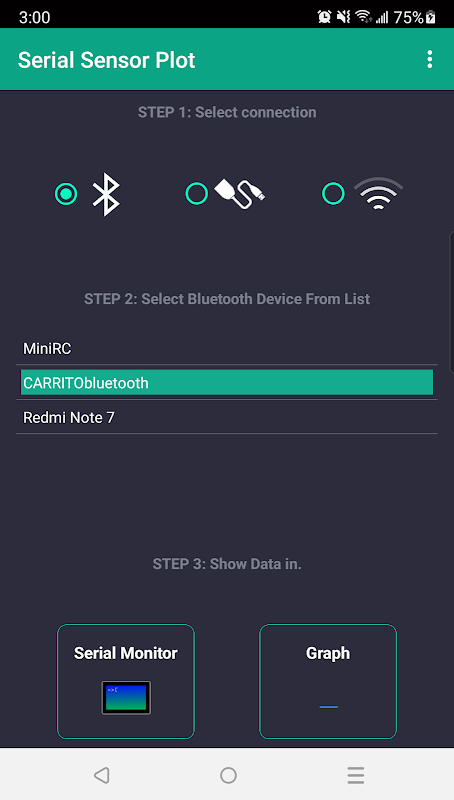

Xem dữ liệu nối tiếp đến từ mạch USB-OTG, Bluetooth hoặc Wi-Fi của bạn.

Nếu bạn có mạch Arduino hoặc bất kỳ thiết bị nào gửi dữ liệu nối tiếp qua Bluetooth, USB-OTG hoặc Wi-Fi và muốn xem hoặc vẽ đồ thị theo thời gian thực và lưu dưới dạng Excel, hãy sử dụng ứng dụng này.

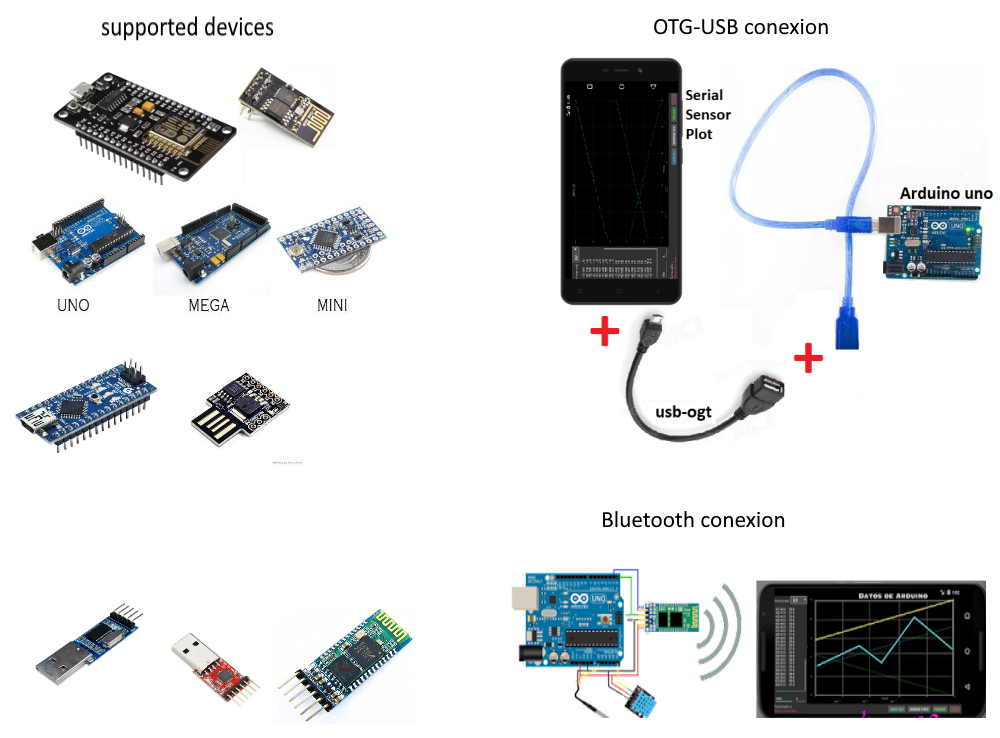

******THIẾT BỊ ĐƯỢC CÔNG NHẬN*****

USB-OTG: Arduino Uno, Mega, Nano, Digyspark (Attiny85), CP210x, CH340x, PL2303, FTDI, v.v.

Bluetooth: HC06, HC05, ESP32-WROM, D1 MINI PRO, v.v.

WIFI: Esp8266, ESP32-WROM, v.v.

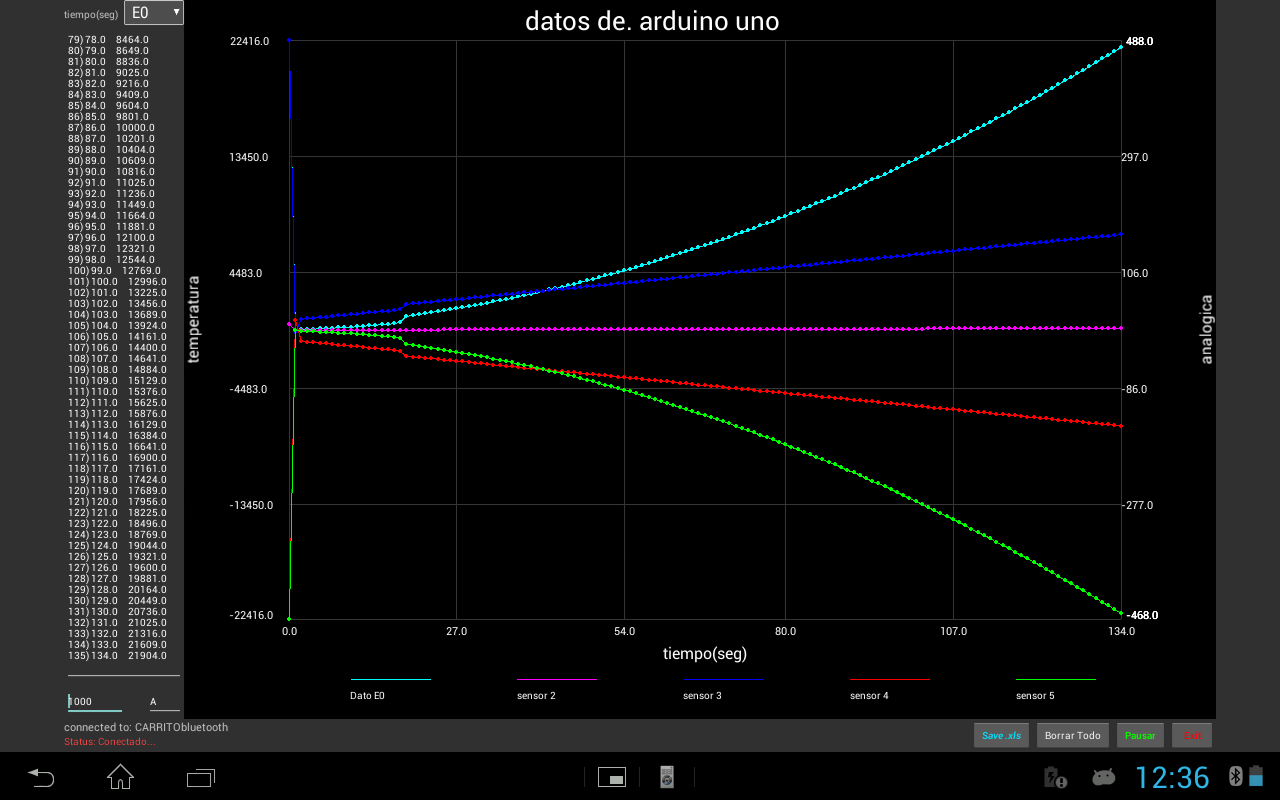

*Vẽ đồ thị lên đến 5 điểm dữ liệu theo thời gian thực

*Tự động dừng sau "n" điểm dữ liệu

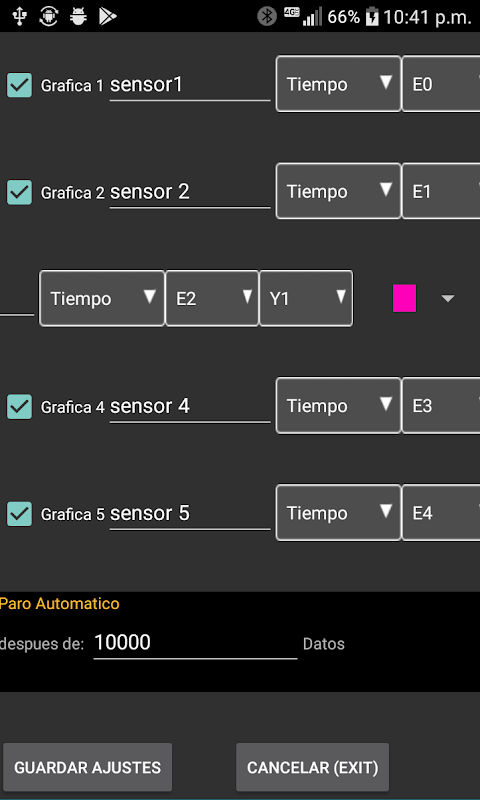

*Biểu đồ, màu sắc, tên biến, v.v. có thể tùy chỉnh.

*Phiên bản Windows hoàn toàn miễn phí (liên kết đến kho lưu trữ GitHub bên dưới)

*Bao gồm hướng dẫn sử dụng và mã ví dụ cho Arduino.

**** ĐỒ THỊ DỮ LIỆU ******

Mạch gửi dữ liệu chỉ được gửi dữ liệu số (không bao giờ được gửi chữ cái) được phân tách theo định dạng sau:

"E0 E1 E2 E3 E4" Mỗi dữ liệu phải được phân tách bằng một khoảng trắng, và cũng phải có một khoảng trắng ở cuối. Bạn có thể gửi 1, 2, 3 hoặc tối đa 5 điểm dữ liệu. Mỗi điểm dữ liệu phải có một khoảng trắng ở cuối, ngay cả khi chỉ có một điểm dữ liệu. Thời gian trễ ( ) trong Arduino phải giống hệt với thời gian bạn sử dụng trong ứng dụng.

Bạn có thể tìm thấy hướng dẫn sử dụng Arduino và mã kiểm tra tại đây:

https://github.com/johnspice/Serial-Graph-Sensor
