Serial Sensor Plot

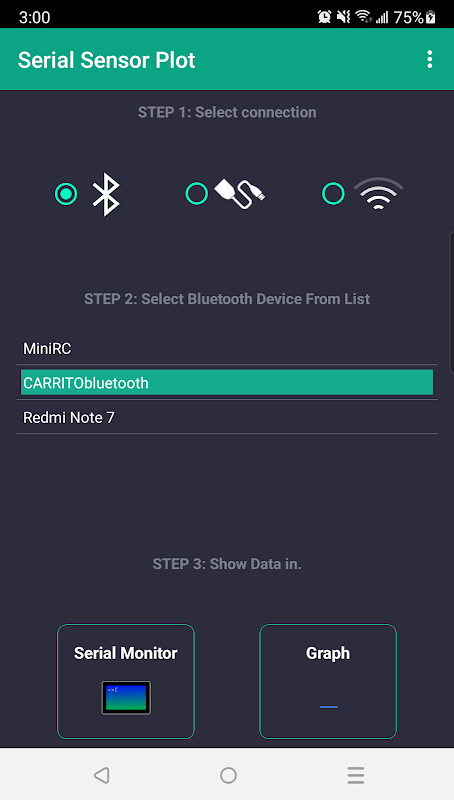

Als je een Arduino-circuit of een ander apparaat hebt dat seriële data verzendt via Bluetooth, USB-OTG of wifi en je wilt deze in realtime bekijken of grafisch weergeven en opslaan in Excel-formaat, gebruik dan deze app.

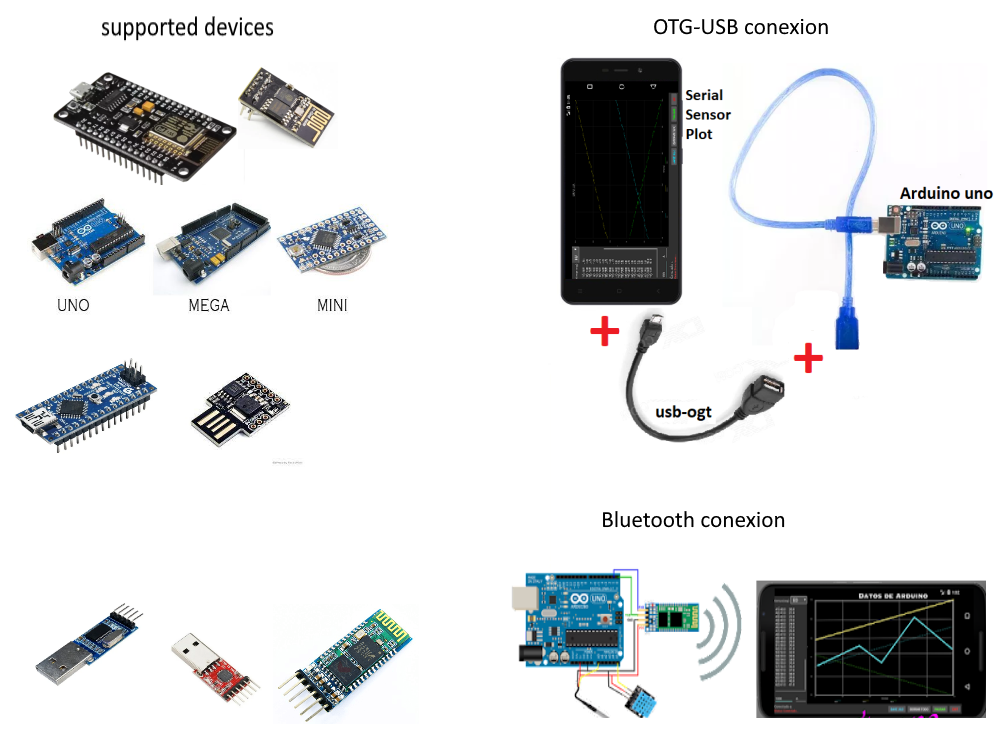

******HERKENDE APPARATEN*****

USB-OTG: Arduino Uno, Mega, Nano, Digyspark (Attiny85), CP210x, CH340x, PL2303, FTDI, enz.

Bluetooth: HC06, HC05, ESP32-WROM, D1 MINI PRO, enz.

WIFI: Esp8266, ESP32-WROM, enz.

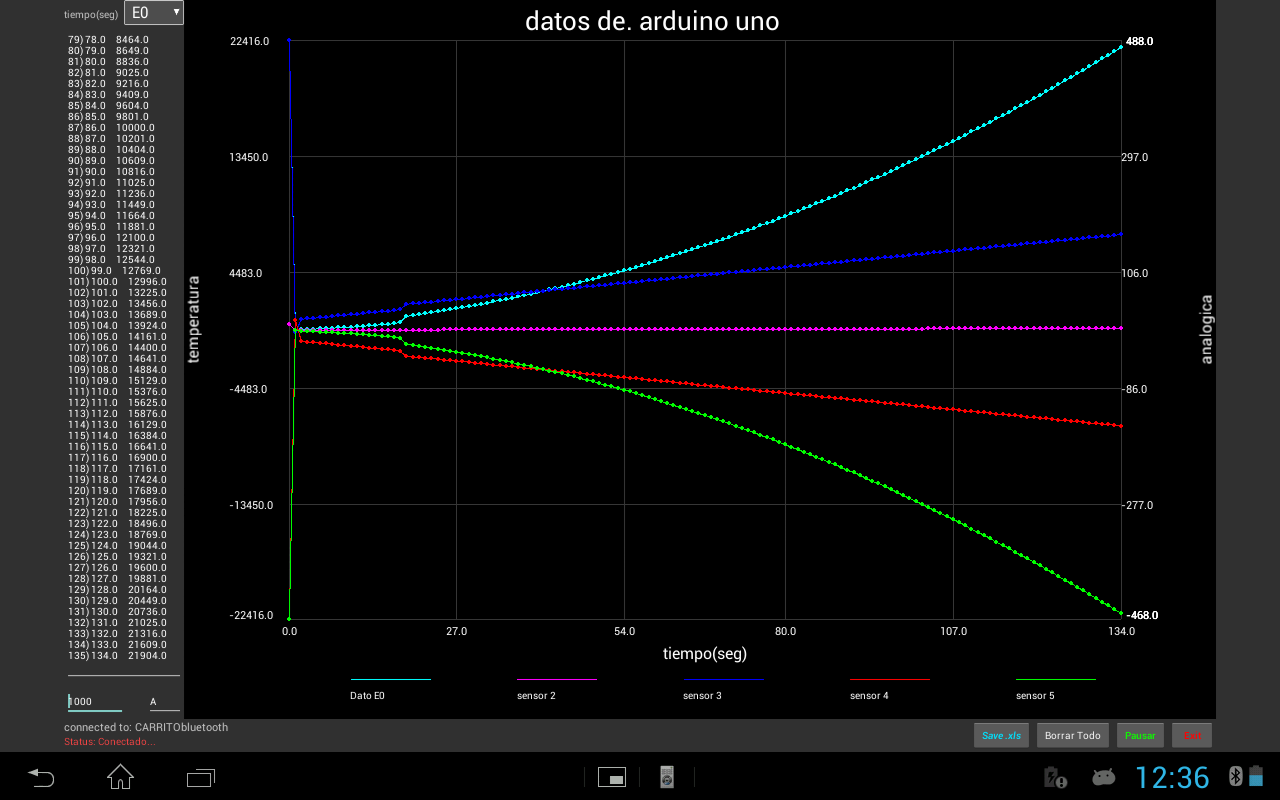

*Grafiek van maximaal 5 datapunten in realtime

*Automatische stop na "n" datapunten

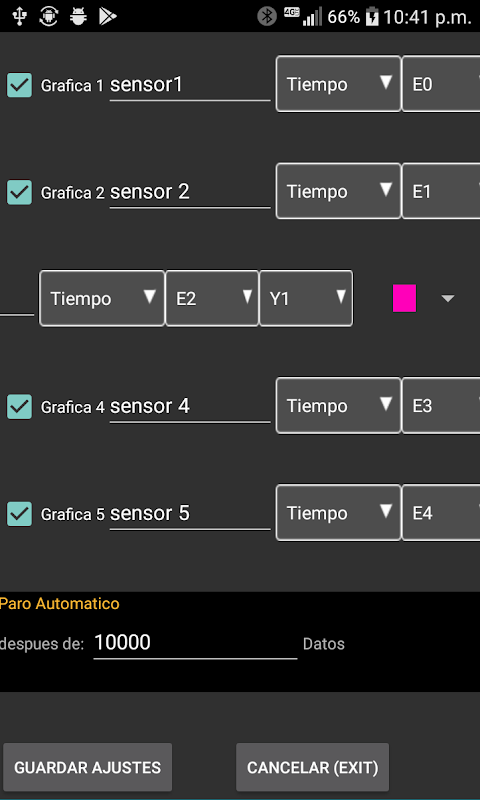

*Aanpasbare grafieken, kleuren, variabelenamen, enz.

*De Windows-versie is volledig gratis (link naar de GitHub-repository hieronder)

*Inclusief handleiding en voorbeeldcode voor Arduino.

**** DATAGRAFIEK ******

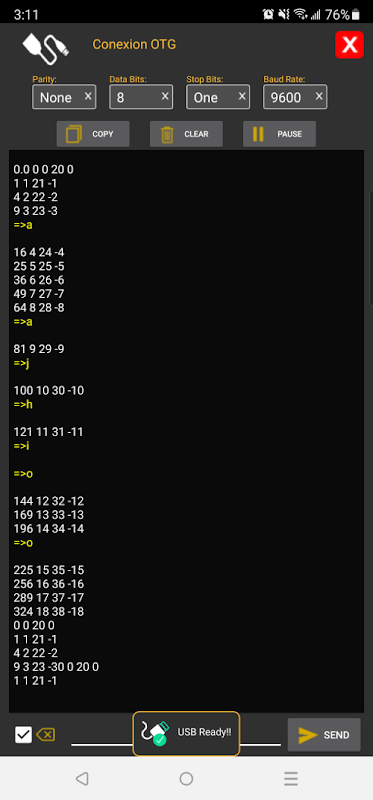

Het circuit dat de data verzendt, mag alleen numerieke data verzenden (nooit letters), gescheiden in het volgende formaat:

"E0 E1 E2 E3 E4". Elk datapunt moet gescheiden worden door een spatie en er moet ook een spatie aan het einde staan. Je kunt 1, 2, 3 of maximaal 5 datapunten verzenden. Elk datapunt moet een spatie aan het einde hebben, zelfs als het maar één datapunt is. De vertraging ( ) in Arduino moet exact hetzelfde zijn als die in de app.

Hier vind je de Arduino-handleiding en testcode:

https://github.com/johnspice/Serial-Graph-Sensor

.
