Serial Sensor Plot

2021年11月01日

4.2
Android OS

このSerial Sensor Plotについて

センサーを使用して回路からのシリアルデータをグラフ化して視覚化する

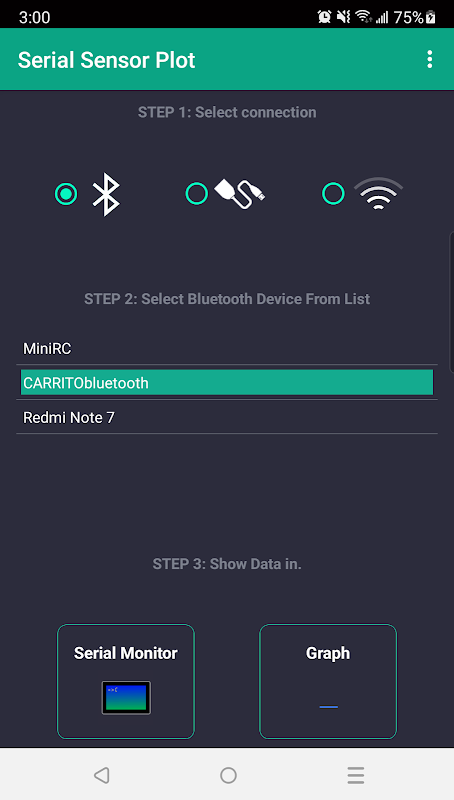

Si tienes un circuito Arduino o cualquier dispositivo que envía datos seriales vía bluetooth, usb-otg o wifi y quieres gratificarlos en tiempo real ademas de guardarlos en formato excel usa esta app.

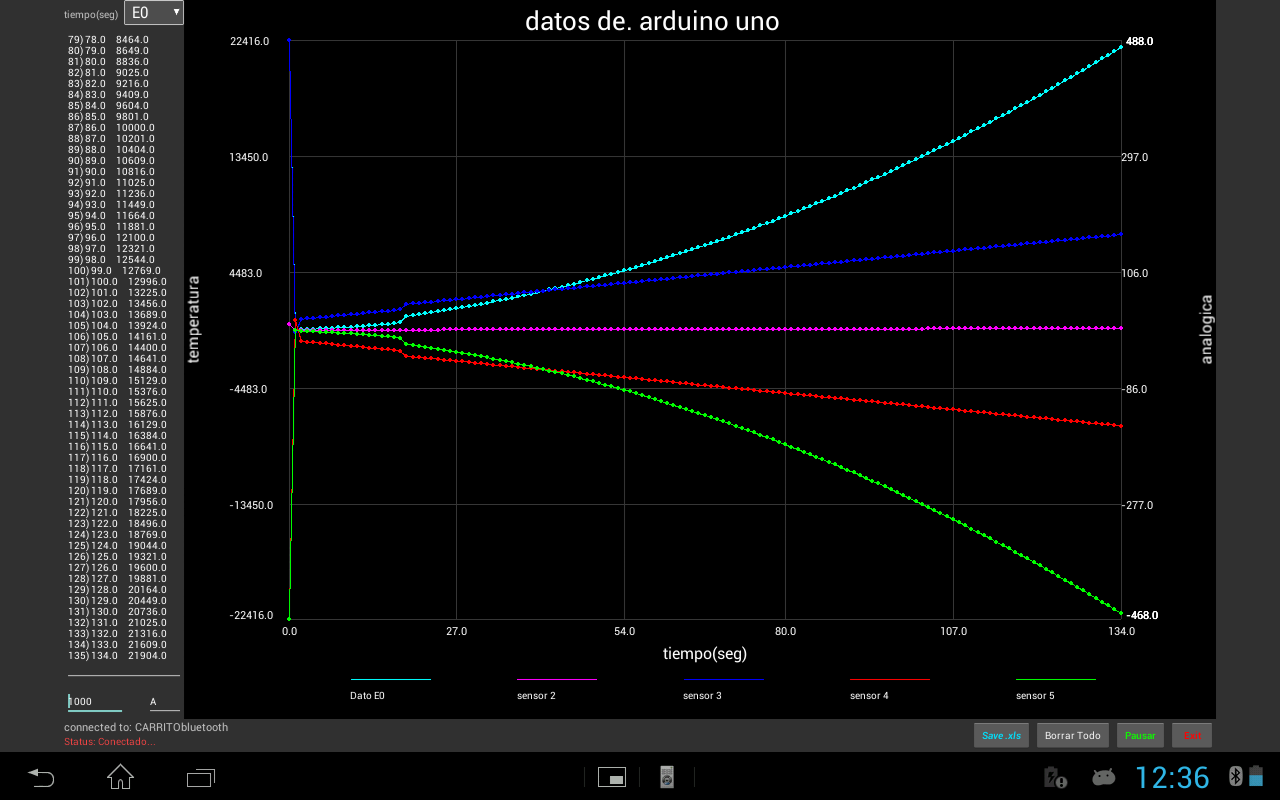

*grafica hasta 5 datos en tiempo real

*paro automatico después de "n" datos.

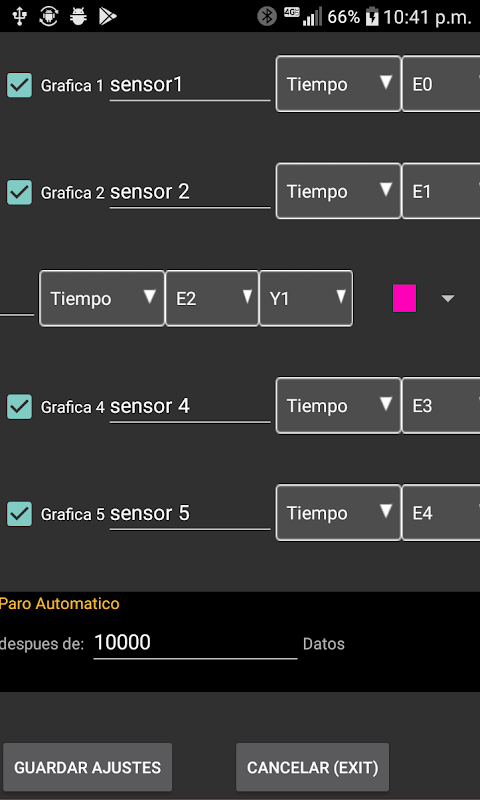

*gráficas personalizables color nombrar variables etc.

*la versión para Windows es totalmente gratis (abajo link al repo en github)

*Los Ajustes se guardan automáticamente para uso posterior.

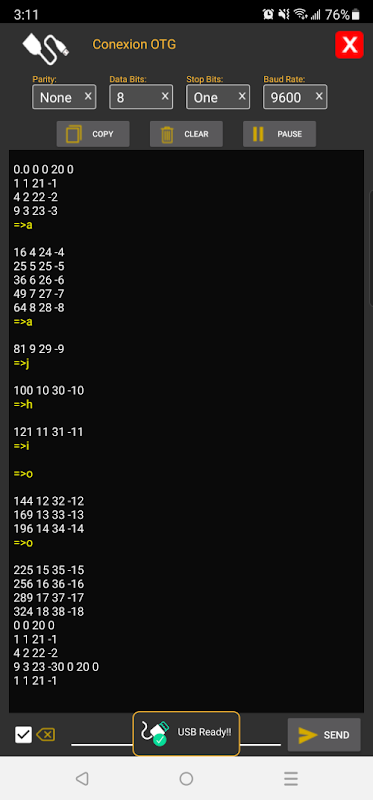

*conexión mediante USB-OTG(solo pra Arduino uno, Mega, nano, CP210x, CH340x, PL2303, FTDI)

*se incluyen la opción WIFI para los esp8266

*incluye Manual y código ejemplo para Arduino.

El circuito que envía los datos debe enviar únicamente datos numéricos (nunca letras) separados bajo el siguiente formato:

"E0 E1 E2 E3 E4 " cada dato debe venir separado por un espacio y al final tambien debe ir un espacio. puedes enviar un datos, dos, tres, maximo deben ser 5, cada dato debe traer al final un espacio incluso si es solo un dato. el tiempo del delay( ) en Arduino debe ser exactamente igual al que uses en la app.

si usas Arduino descarga el sketch de ejemplo.

aquí puedes encontrar el MANUAL Y código de prueba de Arduino:

https://github.com/johnspice/Serial-Graph-Sensor
