Serial Sensor Plot

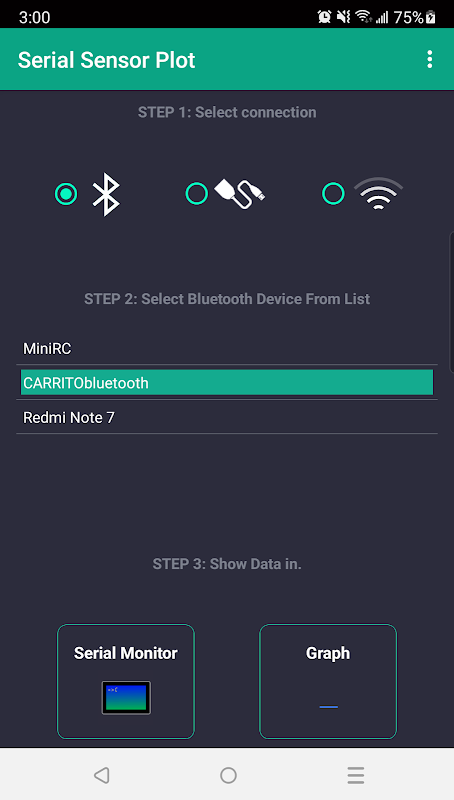

Bluetooth, USB-OTG 또는 Wi-Fi를 통해 직렬 데이터를 전송하는 Arduino 회로 또는 기타 장치가 있고 이를 실시간으로 확인하거나 그래프로 표시하고 Excel 형식으로 저장하려면 이 앱을 사용하세요.

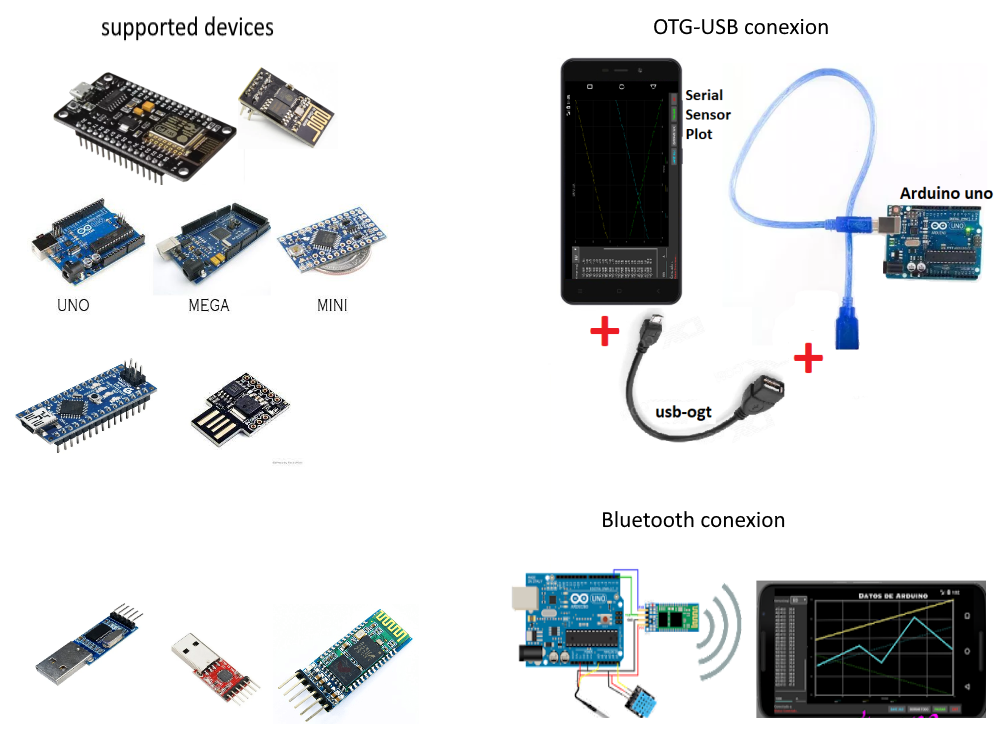

******지원 기기*****

USB-OTG: Arduino Uno, Mega, Nano, Digyspark(Attiny85), CP210x, CH340x, PL2303, FTDI 등

Bluetooth: HC06, HC05, ESP32-WROM, D1 MINI PRO 등

WiFi: Esp8266, ESP32-WROM 등

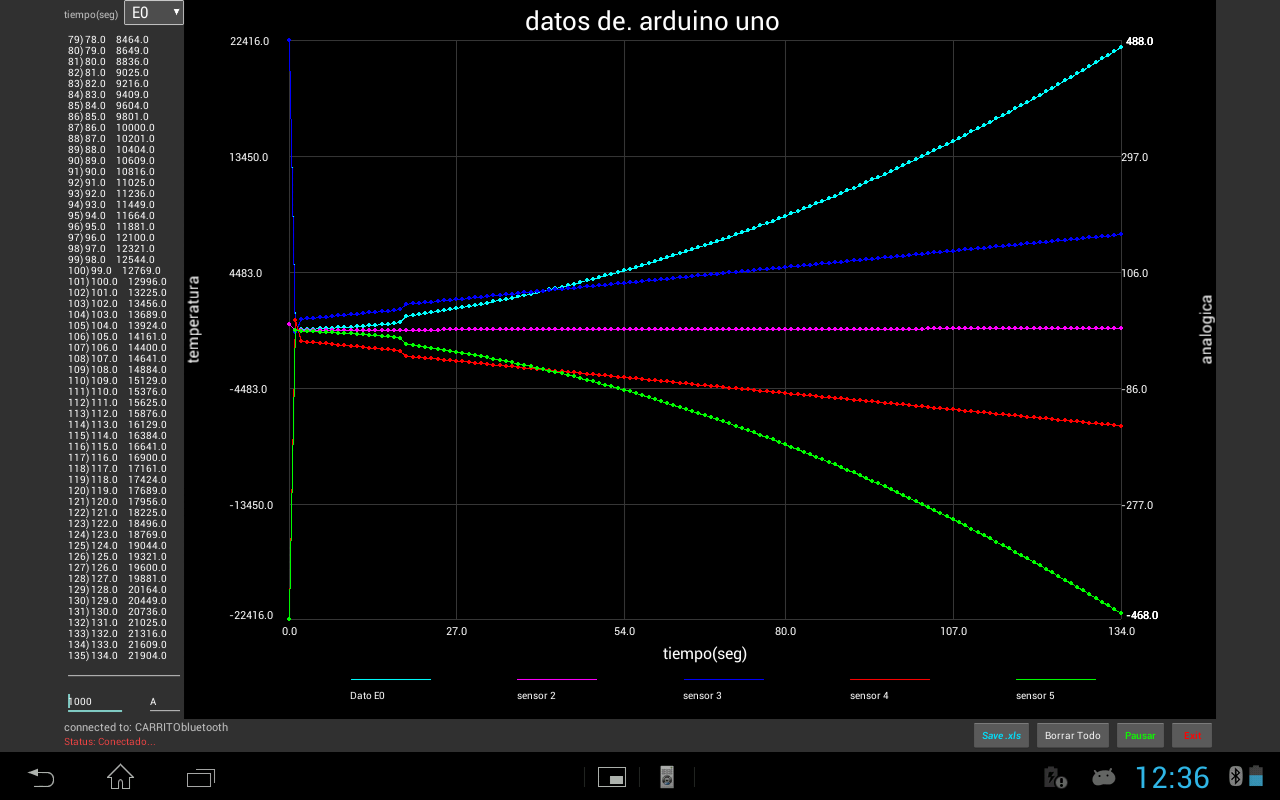

*최대 5개의 데이터 포인트를 실시간으로 그래프로 표시

*"n"개의 데이터 포인트 이후 자동 중지

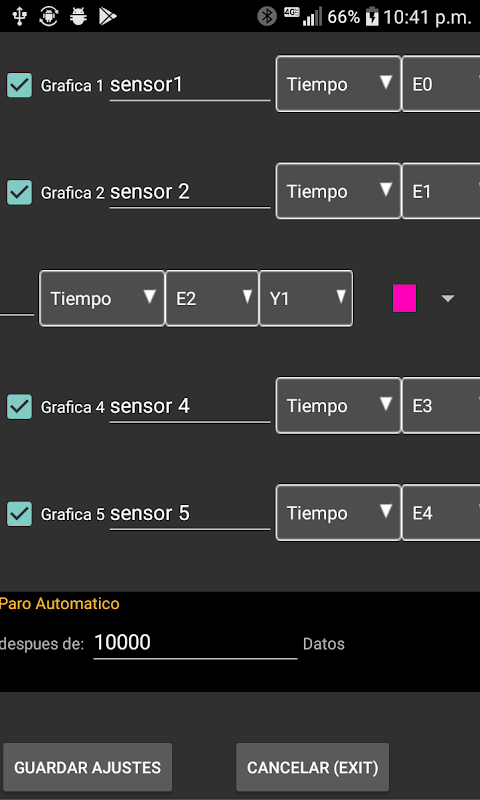

*그래프, 색상, 변수 이름 등 사용자 정의 가능

*Windows 버전은 완전히 무료입니다(아래 GitHub 저장소 링크 참조).

*Arduino 매뉴얼 및 예제 코드 포함

**** 데이터 그래프 ******

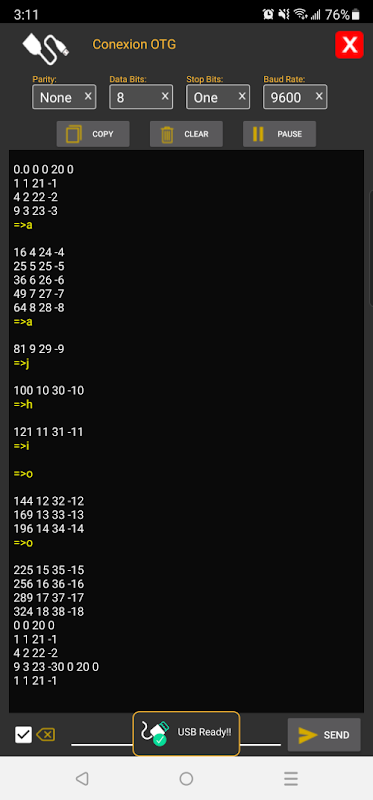

데이터를 전송하는 회로는 다음 형식으로 구분된 숫자 데이터만 전송해야 합니다(문자는 전송 불가).

"E0 E1 E2 E3 E4" 각 데이터는 공백으로 구분해야 하며, 끝에도 공백이 있어야 합니다. 1, 2, 3 또는 최대 5개의 데이터 포인트를 전송할 수 있습니다. 각 데이터 포인트는 데이터 포인트가 하나뿐이더라도 끝에 공백이 있어야 합니다. Arduino의 지연 시간( )은 앱에서 사용하는 지연 시간과 정확히 동일해야 합니다.

Arduino 매뉴얼과 테스트 코드는 다음 링크에서 확인할 수 있습니다.

https://github.com/johnspice/Serial-Graph-Sensor

.
