YJACK VIEW

O YJACK VIEW® oferece integração perfeita com os dispositivos YJACK® e TITAN®, proporcionando uma solução completa de diagnóstico para sistemas HVAC/R (necessária aquisição do hardware).

Hardware compatível:

Manifold Digital TITANMAX®

Extensor de Alcance YJACK PATH®

Braçadeira e Cinta de Temperatura YJACK®

Psicrômetro YJACK DEW®

Manômetro YJACK PRESS®

Manômetro de Vácuo YJACK VAC®

Sonda de Corrente YJACK AMP®

Manômetro YJACK MANO®

Anemômetro YJACK FLOW®

Manifold Digital TITAN® P51-870

Balança de Refrigerante Sem Fio 68864

Analisador de Combustão 6860x

Receba e analise dados em tempo real, incluindo pressões, temperaturas, nível de vácuo, dados psicrométricos, fluxo e velocidade do ar nos dutos, quedas de pressão nos dutos, configurações de pressão de combustível, leituras de peso e corrente elétrica.

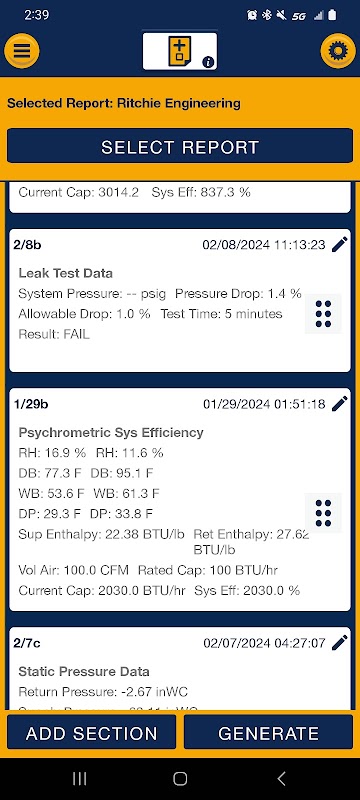

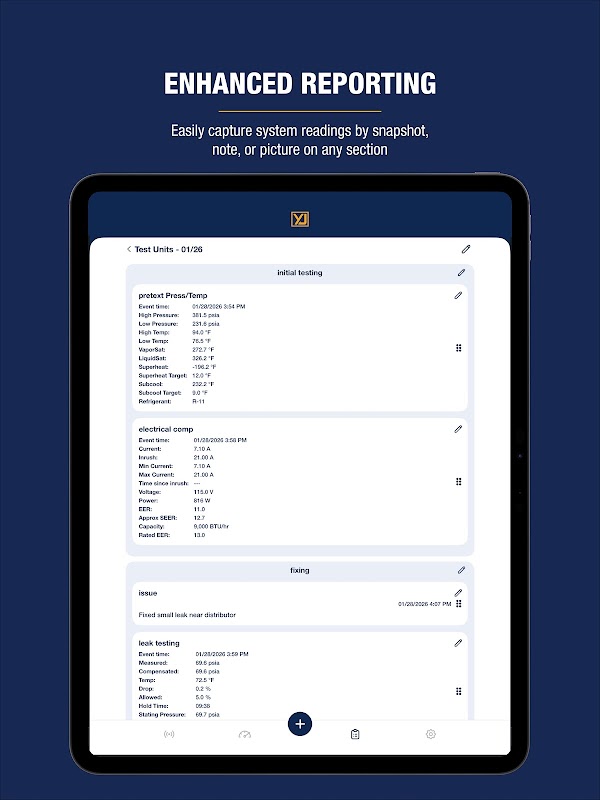

CRIAR/GERENCIAR/COMPARTILHAR RELATÓRIOS DE SERVIÇO

Crie relatórios em PDF personalizáveis ​​com medições do sistema e informações de serviço, além de armazenar trabalhos e relatórios anteriores. O recurso de perfil do usuário armazena informações do usuário que são geradas automaticamente no cabeçalho de cada relatório.

REGISTRO DE DADOS APRIMORADO

Registre dados de um ou todos os tipos de sessão atuais, conforme desejado. Escolha entre diversas taxas de amostragem, dependendo da necessidade do usuário. Atualizações em tempo real para dispositivos, unidades, altitude e seleção de refrigerante selecionados são adicionadas aos registros de dados existentes. Inicie e pare o registro de dados quando quiser, salve para uso posterior ou compartilhe por e-mail para análise remota.

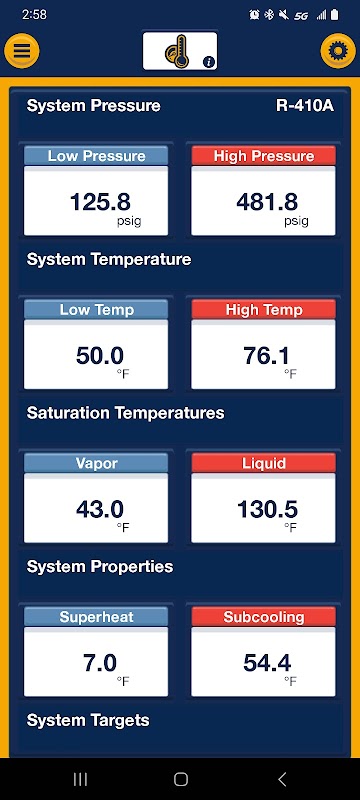

PRESSÃO/TEMPERATURA

Visualize os dados de pressão e temperatura de até 4 sistemas simultaneamente. Selecione os refrigerantes para calcular as propriedades do sistema, incluindo temperaturas de saturação e superaquecimento/subresfriamento. Manipule os tipos de visualização de dados, incluindo formato de número grande, manômetro analógico (somente pressão) ou gráfico de linhas.

PRESSÃO ESTÁTICA

Selecione e registre quedas de pressão em vários locais diferentes, como o filtro, a serpentina, pressões estáticas externas e leituras de pressão de gás, para carregar em um relatório para o cliente, tudo em uma única sessão.

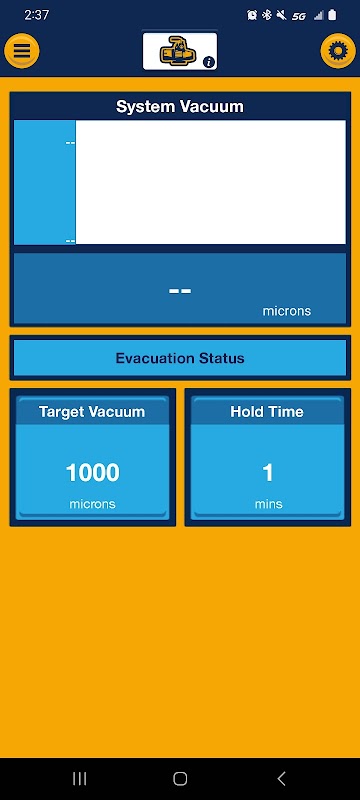

EVACUAÇÃO

Monitore o vácuo do sistema conforme relatado por um manifold digital TITAN®, sensor de vácuo com fio ou o vacuômetro sem fio YJACK VAC®. O ajuste da pressão de vácuo alvo e o temporizador de retenção garantem a remoção de todo o refrigerante, umidade e gases não condensáveis ​​durante a evacuação.

TESTE DE VAZAMENTO

Monitore as mudanças de pressão durante o teste de vazamento pressurizado para verificar se o sistema está estanque.

PSICROMÉTRICA

Analise dados psicrométricos de até 4 sistemas simultaneamente. Garanta o máximo conforto residencial por meio de cálculos sem fio de umidade relativa de suprimento e retorno, temperatura de bulbo seco, bulbo úmido, ponto de orvalho e entalpia. Compare a capacidade nominal do sistema com a saída real para obter a eficiência geral do sistema.

CARREGAMENTO E RECUPERAÇÃO

Exiba as leituras da balança de carregamento sem fio para carregar sistemas com precisão ou determinar a quantidade de carga do sistema por meio da recuperação. Visualize as leituras da sua balança de refrigerante sem fio com campos simultâneos de peso bruto e variação de peso.

ELÉTRICA

A sessão elétrica exibe as leituras da sonda de corrente sem fio YJACK AMP® enquanto monitora a corrente CA e a corrente de pico. Essas leituras são usadas para calcular o consumo de energia e o EER.

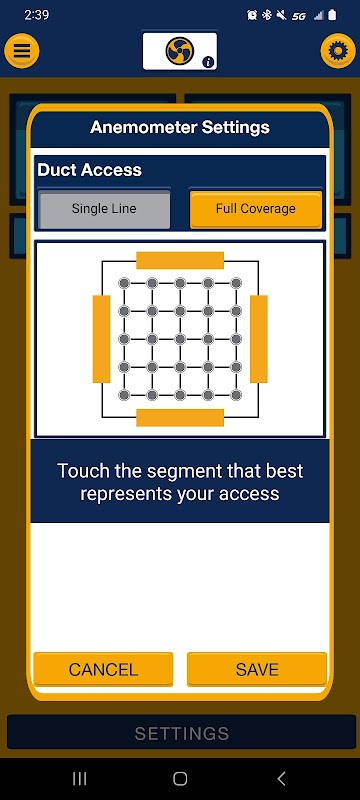

ANEMÔMETRO

A sessão de anemômetro exibe as leituras da sonda de anemômetro sem fio YJACK FLOW®. Verificação rápida em uma linha por comparação entre dutos ou cálculos completos do sistema usando o padrão AHRI40 para medição de ar, para comparar o fluxo de ar do sistema instalado com o padrão publicado.

DISPOSITIVOS DISPONÍVEIS

Monitore os dados e a duração da bateria de seus dispositivos. Crie um perímetro de dispositivos posicionando dispositivos YJACK PATH® periodicamente ao redor da área de trabalho, amplificando o sinal de todos os dispositivos próximos.

COMBUSTÃO

Capture os resultados do seu analisador de combustão e inclua os dados em seu relatório de trabalho.
