YJACK VIEW

YJACK VIEW® assure une intégration transparente avec les appareils YJACK® et TITAN®, offrant une solution de diagnostic complète pour les systèmes CVC/R (matériel requis).

Matériel compatible :

Manomètre numérique TITANMAX®

Répéteur de plage YJACK PATH®

Pince et sangle de température YJACK®

Psychromètre YJACK DEW®

Manomètre YJACK PRESS®

Manomètre à vide YJACK VAC®

Sonde de courant YJACK AMP®

Manomètre YJACK MANO®

Anémomètre YJACK FLOW®

Manomètre numérique TITAN® P51-870

Balance de réfrigérant sans fil 68864

Analyseur de combustion 6860x

Acquisition et analyse de données en temps réel : pressions, températures, niveau de vide, données psychrométriques, débit et vitesse d’air dans les conduits, pertes de charge, réglages de pression de carburant, mesures de poids et courant électrique.

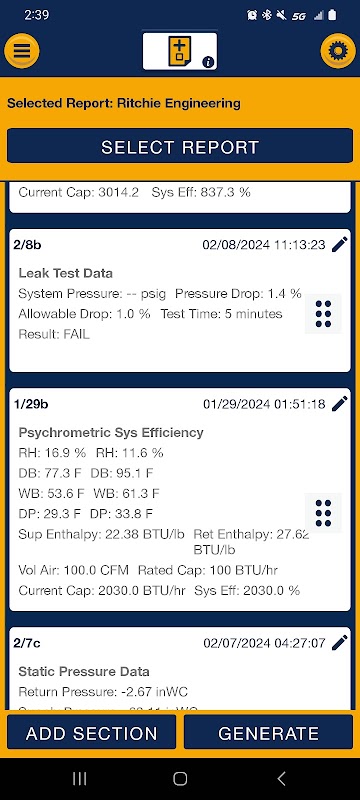

CRÉER/GÉRER/PARTAGER DES RAPPORTS DE SERVICE

Créez des rapports PDF personnalisables contenant les mesures du système et les informations de service, tout en conservant l'historique des interventions et des rapports. Le profil utilisateur stocke les informations de l'utilisateur, générées automatiquement dans l'en-tête de chaque rapport.

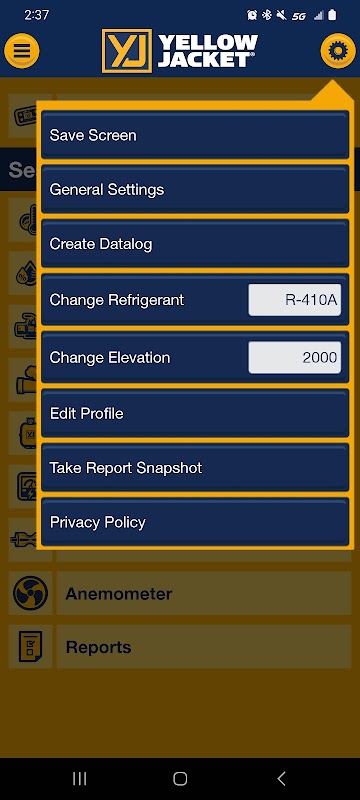

ENREGISTREMENT DE DONNÉES AMÉLIORÉ

Enregistrez les données d'une ou de toutes les sessions en cours. Choisissez parmi différents taux d'échantillonnage selon vos besoins. Les mises à jour en temps réel des appareils, unités, altitudes et fluides frigorigènes sélectionnés sont ajoutées aux journaux de données existants. Démarrez et arrêtez l'enregistrement des données à tout moment, sauvegardez-les pour une utilisation ultérieure ou partagez-les par e-mail pour une analyse à distance.

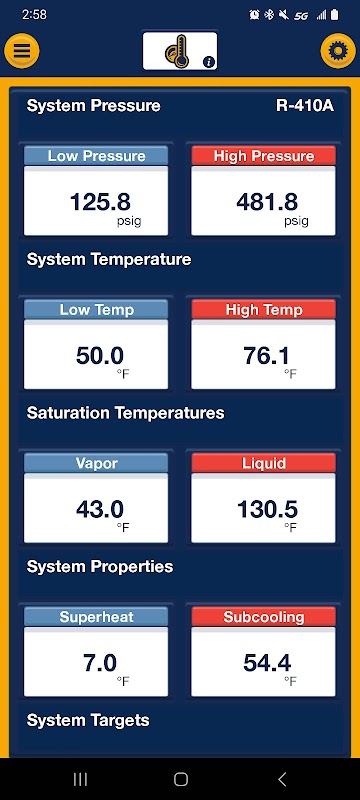

PRESSION / TEMPÉRATURE

Visualisez simultanément les données de pression et de température de jusqu'à 4 systèmes. Sélectionnez les fluides frigorigènes pour calculer les propriétés du système, notamment les températures de saturation et la surchauffe/le sous-refroidissement. Modifiez les types d'affichage des données : grand format numérique, manomètre analogique (pression uniquement) ou graphique linéaire.

PRESSION STATIQUE

Sélectionnez et enregistrez les pertes de charge à différents endroits (filtre, serpentin, pressions statiques externes et pressions de gaz) afin de les intégrer à un rapport client, le tout en une seule session.

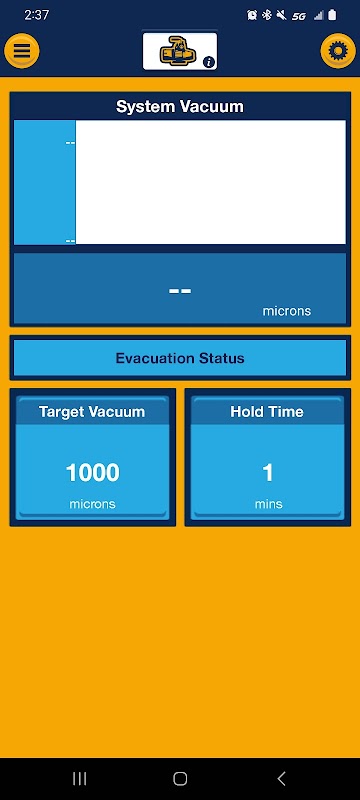

ÉVACUATION

Surveillez le vide du système grâce au manifold numérique TITAN®, au capteur de vide filaire ou au manomètre à vide sans fil YJACK VAC®. La minuterie de maintien et de réglage de la pression de vide garantissent l'élimination complète du réfrigérant, de l'humidité et des gaz incondensables lors de l'évacuation.

TEST D'ÉTANCHÉITÉ

Surveillez les variations de pression pendant le test d'étanchéité sous pression pour vérifier l'étanchéité du système.

PSYCHROMÉTRIE

Analysez simultanément les données psychrométriques de jusqu'à 4 systèmes. Optimisez le confort de votre habitation grâce au calcul sans fil de l'humidité relative, des températures de bulbe sec et humide, du point de rosée et de l'enthalpie à l'alimentation et à la reprise d'air. Comparez la capacité nominale du système à sa puissance réelle pour évaluer son rendement global.

CHARGE ET RÉCUPÉRATION

Affichage des mesures de la balance de charge sans fil pour charger précisément les systèmes ou déterminer la quantité de charge par récupération. Visualisation simultanée du poids brut et de la variation de poids sur votre balance à réfrigérant sans fil.

ÉLECTRICITÉ

La session électrique affiche les mesures de la sonde de courant sans fil YJACK AMP® tout en surveillant le courant alternatif et le courant d'appel. Ces mesures servent au calcul de la consommation électrique et du coefficient d'efficacité énergétique (EER).

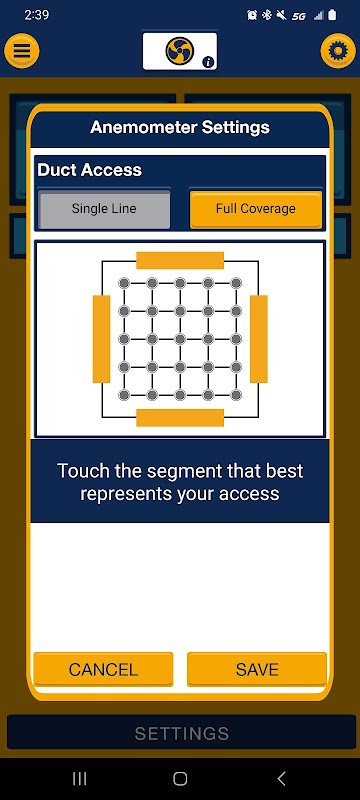

ANÉMOMÈTRE

La session anémomètre affiche les mesures de la sonde anémométrique sans fil YJACK FLOW®. Vérification rapide par simple comparaison entre conduits ou calculs complets du système selon la norme AHRI40 pour la mesure de l'air, afin de comparer le débit d'air du système installé à la norme publiée.

APPAREILS DISPONIBLES

Surveillez les données et l'autonomie de la batterie de vos appareils. Créez un périmètre d'appareils en plaçant des appareils YJACK PATH® à intervalles réguliers autour de la zone de travail, amplifiant ainsi le signal de tous les appareils à proximité.

COMBUSTION

Enregistrez les résultats de votre analyseur de combustion et intégrez les données à votre rapport d'intervention.
