YJACK VIEW

YJACK VIEW™ は、YJACK™ および TITAN® デジタル デバイスとのシームレスな統合を提供し、完全な HVAC/R システム診断ソリューションを提供します (ハードウェアの購入が必要です)。

サポートされているハードウェアには次のものが含まれます。

TITANMAXTM デジタルマニホールド

YJACK PATH® レンジエクステンダー

YJACK™ 温度クランプおよびストラップ

YJACK DEW™ 乾湿計

YJACK PRESS™ 圧力計

YJACK VAC™ 真空計

YJACK AMP™ 電流プローブ

YJACK MANO™ 圧力計

YJACK FLOWTM 風速計

P51-870 TITAN® デジタルマニホールド

68864 ワイヤレス冷媒スケール

6860x 燃焼分析装置

合理化されたユーザーエクスペリエンス

強化されたユーザー インターフェイスは、ユーザーがシステム データ タイプ、データ ビュー、データロギング、レポートの生成と共有を完全に制御できる、よりユーザー重視の環境を提供することで、ユーザー エクスペリエンスの合理化に重点を置いています。

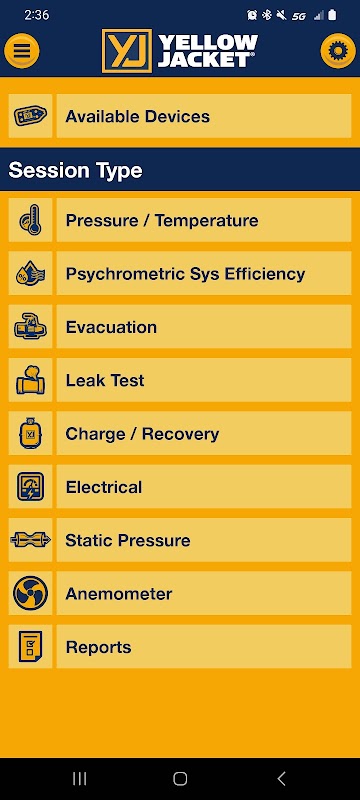

圧力、温度、真空レベル、乾湿量データ、ダクトの空気流量と速度、ダクトの圧力降下、燃料圧力設定、重量測定値、電流などのライブデータを受信して​​分析します。このアプリには、HVAC/R システムの診断に役立つさまざまなセッション タイプが含まれています。

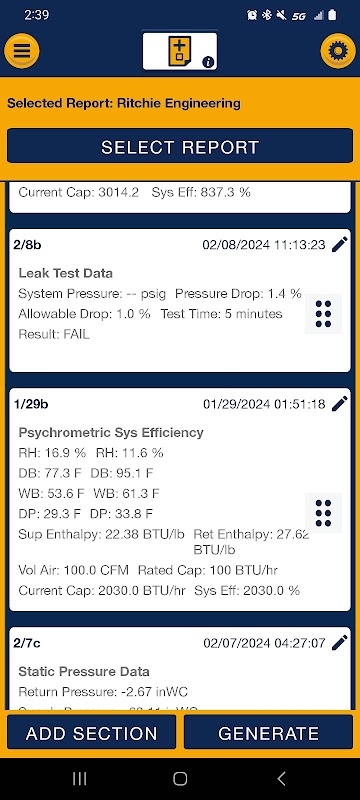

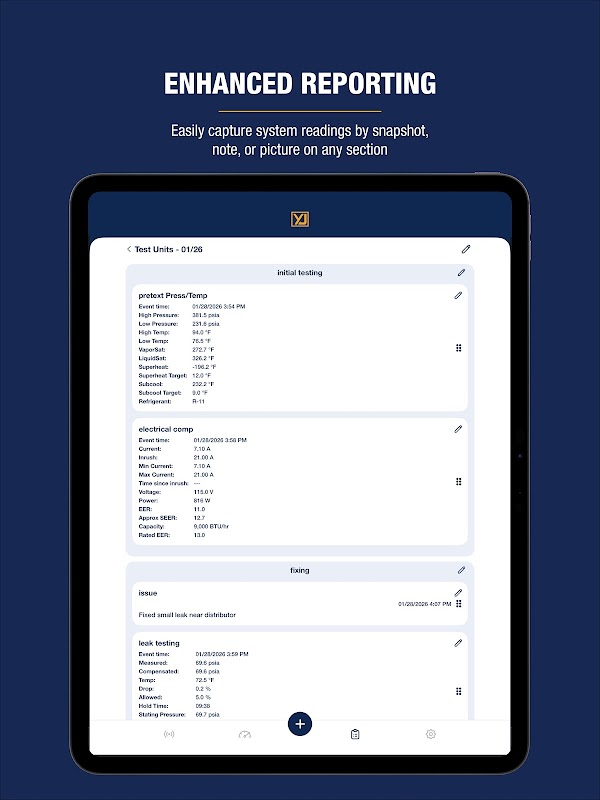

サービスレポートの作成/管理/共有

過去のジョブとレポートを保存しながら、システム測定とサービス情報のカスタマイズ可能な PDF レポートを作成します。ユーザー プロファイル機能は、各レポートのヘッダーに自動的に生成されるユーザー情報を保存します。

強化されたデータロギング

必要に応じて、1 つまたはすべての現在のセッション タイプからデータを記録します。ユーザーのニーズに応じて、さまざまなサンプリング レートから選択できます。選択したデバイス、ユニット、高度、冷媒選択のライブ アップデートが既存のデータ ログに追加されます。データロギングを自由に開始および停止したり、後で使用するために保存したり、リモート分析のために電子メールで共有したりできます。

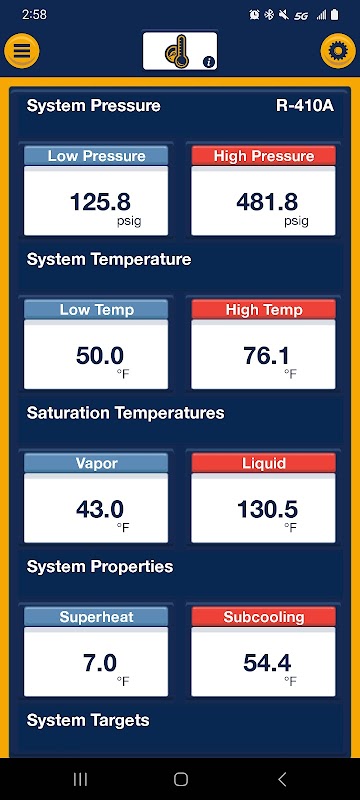

圧力 / 温度

最大 4 つのシステムのシステム圧力と温度データを一度に表示します。飽和温度やシステムの過熱/過冷却などのシステム特性を計算するための冷媒を選択します。大きな数値形式、アナログ ゲージ (圧力のみ)、折れ線グラフなどのデータ ビュー タイプを操作します。

静圧

フィルター、コイル、外部静圧、ガス圧力測定値など、複数の異なる場所にわたる圧力降下を選択して記録し、1 回のセッションで顧客向けのレポートにアップロードします。

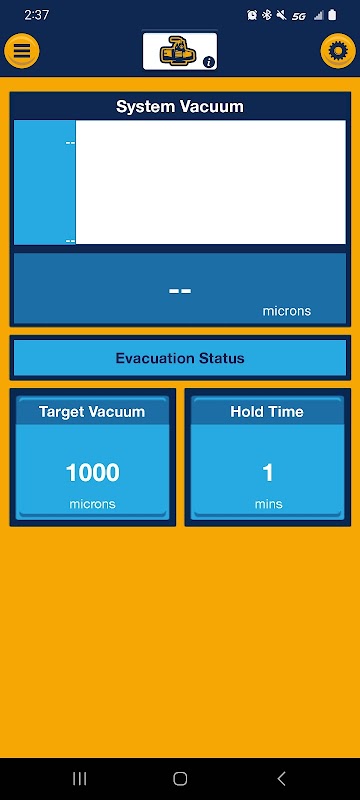

避難

TITAN® デジタル マニホールド、有線真空センサー、または YJACK VAC™ ワイヤレス真空計によって報告されるシステム真空を監視します。調整可能な真空圧力ターゲットと保持タイマーにより、排気中にすべての冷媒、湿気、非凝縮性ガスが確実に除去されます。

リークテスト

加圧リークテスト中に圧力の変化を監視し、システムがしっかりしていることを確認します。

乾湿計システムの効率

最大 4 つのシステムの乾湿データを一度に分析します。ワイヤレス給電と相対湿度、乾球、湿球、露点温度、エンタルピーの計算により、家庭内での快適性を最大限に確保します。システム全体の効率については、システムの定格容量と実際の出力を比較してください。

充電と回復

ワイヤレス充電スケールからのスケール読み取り値を表示して、システムを正確に充電したり、回復を通じてシステムの充電量を判断したりできます。総重量と重量変化フィールドを同時に表示して、ワイヤレス冷媒スケールの測定値を表示します。

電気的

電気セッションでは、AC 電流と突入電流を監視しながら、YJACK AMP™ ワイヤレス電流プローブからの測定値が表示されます。これらの測定値は、消費電力と EER の計算に使用されます。

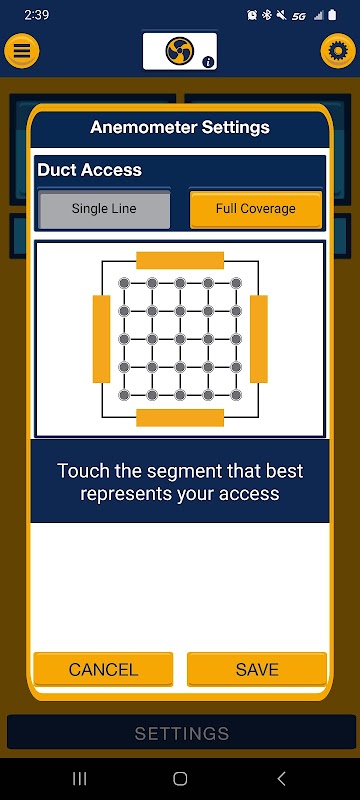

風速計

風速計セッションには、YJACK FLOWTM ワイヤレス風速計プローブからの測定値が表示されます。ダクト間の比較、または空気測定用の AHRI40 標準を使用したシステム全体の計算による、設置されたシステムのエアフローを公開された標準と比較するための 1 行の迅速な検証が可能です。

利用可能なデバイス

デバイスのデータとバッテリー寿命を監視します。 YJACK PATH® デバイスを作業エリアの周りに定期的に配置してデバイスの周囲を作成し、近くにあるすべてのデバイスの信号をブーストします。

燃焼

燃焼分析装置から結果を取得し、データをジョブ レポートに含めます。
