YJACK VIEW

YJACK VIEW™ proporciona una integración perfecta con los dispositivos digitales YJACK™ y TITAN® que ofrecen una solución completa de diagnóstico del sistema HVAC/R (se requiere compra de hardware).

El hardware compatible incluye:

Colector digital TITANMAXTM

Extensor de alcance YJACK PATH®

Abrazadera y correa de temperatura YJACK™

Psicrómetro YJACK DEW™

Manómetro YJACK PRESS™

Vacuómetro YJACK VAC™

Sonda de corriente YJACK AMP™

Manómetro YJACK MANO™

Anemómetro YJACK FLOWTM

Colector digital P51-870 TITAN®

Báscula de refrigerante inalámbrica 68864

Analizador de combustión 6860x

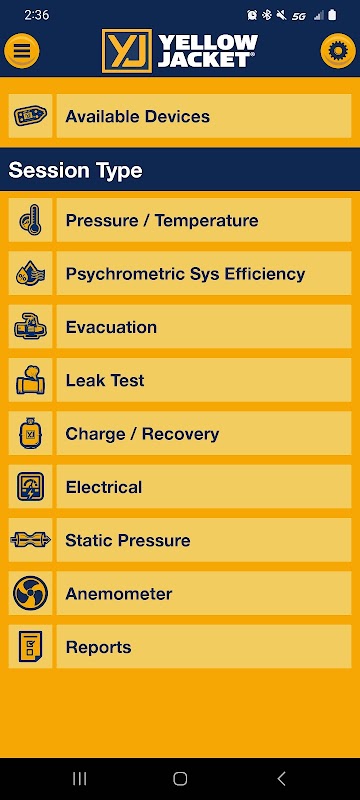

EXPERIENCIA DE USUARIO OPTIMIZADA

La interfaz de usuario mejorada se centra en optimizar la experiencia del usuario proporcionando un entorno más centrado en el usuario que le permite el control total de los tipos de datos del sistema, la visualización de datos y el registro de datos y la generación y el intercambio de informes.

Reciba y analice datos en vivo, incluidas presiones, temperaturas, niveles de vacío, datos psicrométricos, velocidad y flujo de aire de los conductos, caídas de presión de los conductos, ajustes de presión de combustible, lecturas de peso y corriente eléctrica. La aplicación incluye una variedad de tipos de sesiones útiles para diagnosticar cualquier sistema HVAC/R.

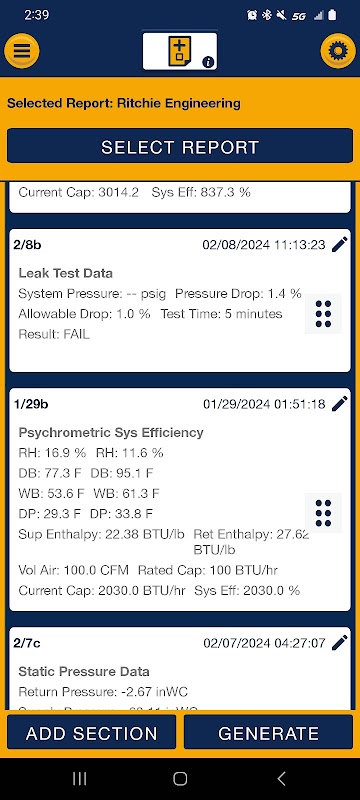

CREAR/GESTIONAR/COMPARTAR INFORMES DE SERVICIO

Cree informes en PDF personalizables de mediciones del sistema e información de servicio mientras almacena trabajos e informes anteriores. La función de perfil de usuario almacena información del usuario que se genera automáticamente en el encabezado de cada informe.

REGISTRO DE DATOS MEJORADO

Registre datos de uno o todos los tipos de sesiones actuales según lo desee. Elija entre una variedad de frecuencias de muestreo según las necesidades del usuario. Actualizaciones en vivo de dispositivos, unidades, elevación y selección de refrigerante seleccionados adjuntos a los registros de datos existentes. Inicie y detenga el registro de datos a voluntad, guárdelo para más tarde o compártalo por correo electrónico para un análisis remoto.

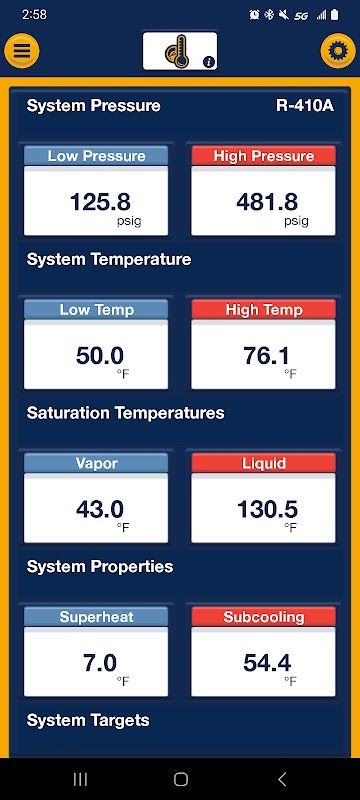

PRESIÓN / TEMPERATURA

Vea datos de presión y temperatura del sistema en hasta 4 sistemas a la vez. Seleccione refrigerantes para calcular las propiedades del sistema, incluidas las temperaturas de saturación y el sobrecalentamiento/subenfriamiento del sistema. Manipule tipos de visualización de datos, incluido el formato de números grandes, el indicador analógico (solo presión) o el gráfico de líneas.

PRESIÓN ESTÁTICA

Seleccione y registre las caídas de presión en múltiples ubicaciones diferentes, como el filtro, el serpentín, las presiones estáticas externas y las lecturas de presión de gas, para cargarlas en un informe para el cliente, todo en una sola sesión.

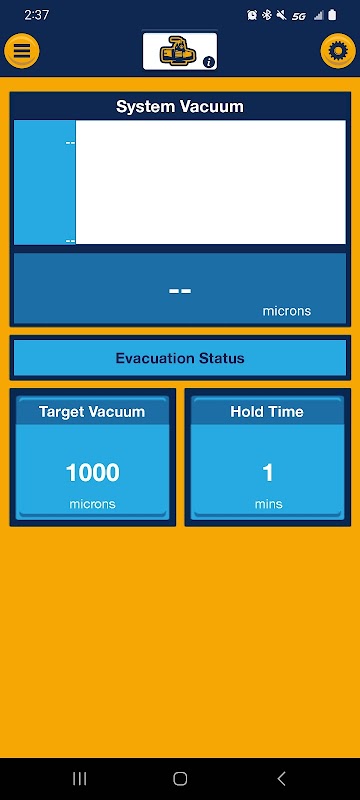

EVACUACIÓN

Supervise el vacío del sistema según lo informado por un colector digital TITAN®, un sensor de vacío cableado o el vacuómetro inalámbrico YJACK VAC™. El objetivo de presión de vacío ajustable y el temporizador de retención garantizan que todo el refrigerante, la humedad y los gases no condensables se eliminen durante la evacuación.

PRUEBA DE FUGA

Monitoree los cambios de presión durante la prueba de fugas presurizadas para verificar que el sistema esté hermético.

EFICIENCIA DEL SISTEMA PSICOMÉTRICO

Analice datos psicrométricos en hasta 4 sistemas a la vez. Garantice el máximo confort en el hogar mediante suministro inalámbrico y retorno de humedad relativa, bulbo seco, bulbo húmedo, temperaturas de punto de rocío y cálculos de entalpía. Compare la capacidad nominal del sistema con la producción real para conocer la eficiencia general del sistema.

CARGA Y RECUPERACIÓN

Muestre las lecturas de la báscula de carga inalámbrica para cargar los sistemas con precisión o determinar la cantidad de carga del sistema mediante la recuperación. Vea lecturas de su báscula de refrigerante inalámbrica con campos simultáneos de peso bruto y cambio de peso.

ELÉCTRICO

La sesión eléctrica muestra lecturas de la sonda de corriente inalámbrica YJACK AMP™ mientras monitorea la corriente CA y la irrupción. Estas lecturas se utilizan para calcular el consumo de energía y el EER.

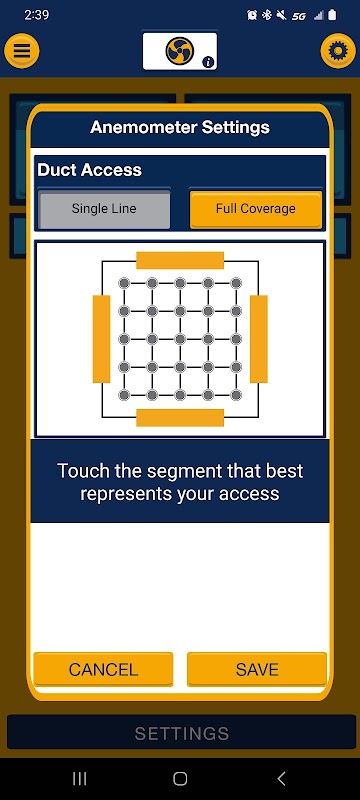

ANEMÓMETRO

La sesión de anemómetro muestra lecturas de la sonda de anemómetro inalámbrico YJACK FLOWTM. Capaz de realizar una verificación rápida de una línea a partir de una comparación de conducto a conducto o cálculos completos del sistema utilizando el estándar AHRI40 para medición de aire para comparar el flujo de aire del sistema instalado con el estándar publicado.

DISPOSITIVOS DISPONIBLES

Controle los datos y la duración de la batería de sus dispositivos. Cree un perímetro de dispositivos colocando dispositivos YJACK PATH® periódicamente alrededor del área de trabajo, aumentando la señal de todos los dispositivos cercanos.

COMBUSTIÓN

Capture los resultados de su analizador de combustión e incluya los datos en su informe de trabajo.
