YJACK VIEW

YJACK VIEW™ fornisce un'integrazione perfetta con i dispositivi digitali YJACK™ e TITAN® offrendo una soluzione diagnostica completa del sistema HVAC/R (è richiesto l'acquisto dell'hardware).

L'hardware supportato include:

Collettore digitale TITANMAXTM

Estensore di portata YJACK PATH®

Morsetto e cinghia per temperatura YJACK™

Psicrometro YJACK DEW™

Manometro YJACK PRESS™

Vacuometro YJACK VAC™

Sonda di corrente YJACK AMP™

Manometro YJACK MANO™

Anemometro YJACK FLOWTM

P51-870 Collettore digitale TITAN®

68864 Bilancia per refrigerante wireless

Analizzatore di combustione 6860x

ESPERIENZA UTENTE SEMPLIFICATA

L'interfaccia utente migliorata mira a semplificare l'esperienza dell'utente fornendo un ambiente più focalizzato sull'utente che consente all'utente il pieno controllo dei tipi di dati del sistema, della visualizzazione dei dati, della registrazione dei dati e della generazione e condivisione di report.

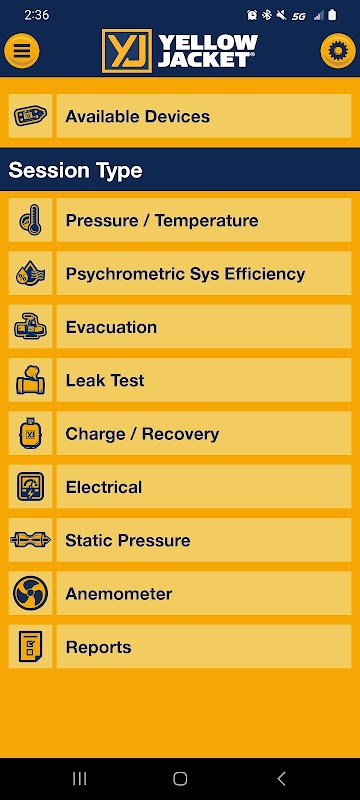

Ricevi e analizza dati in tempo reale tra cui pressioni, temperature, livello di vuoto, dati psicrometrici, flusso e velocità dell'aria nei condotti, cadute di pressione nei condotti, impostazioni della pressione del carburante, letture del peso e corrente elettrica. L'app include una varietà di tipi di sessioni utili per diagnosticare qualsiasi sistema HVAC/R.

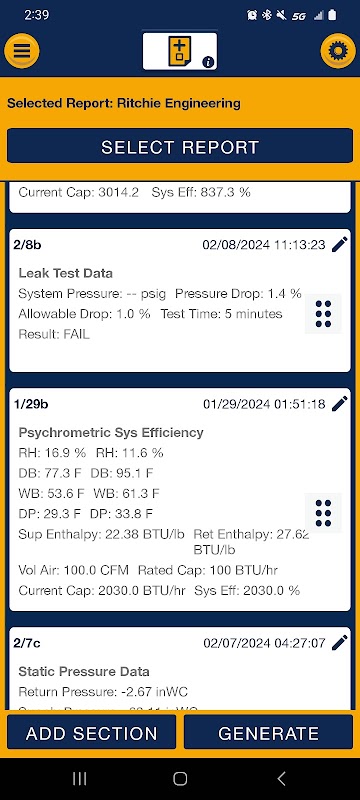

CREARE/GESTIRE/CONDIVIDERE REPORT DI SERVIZIO

Crea report PDF personalizzabili di misurazioni del sistema e informazioni di servizio memorizzando lavori e report precedenti. La funzionalità del profilo utente memorizza le informazioni sull'utente che vengono generate automaticamente nell'intestazione di ciascun report.

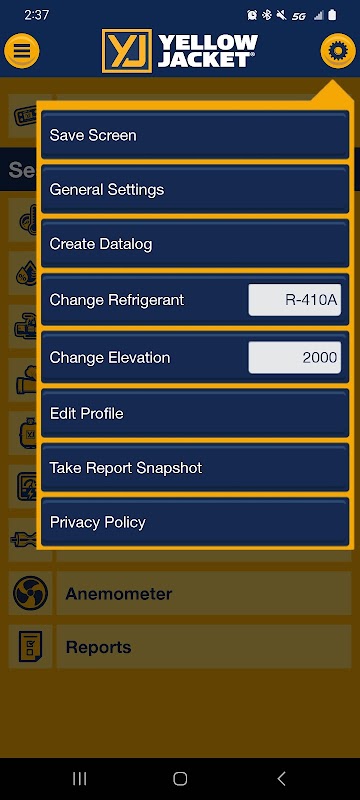

REGISTRAZIONE DATI MIGLIORATA

Registra i dati da uno o tutti i tipi di sessione corrente come desiderato. Scegli tra una varietà di frequenze di campionamento a seconda delle esigenze dell'utente. Aggiornamenti in tempo reale su dispositivi, unità, altitudine e selezione del refrigerante selezionati aggiunti ai registri dati esistenti. Avvia e interrompi la registrazione dei dati a piacimento, salva per dopo o condividi via e-mail per l'analisi remota.

PRESSIONE/TEMPERATURA

Visualizza i dati di pressione e temperatura del sistema su un massimo di 4 sistemi contemporaneamente. Selezionare i refrigeranti per calcolare le proprietà del sistema, comprese le temperature di saturazione e il surriscaldamento/sottoraffreddamento del sistema. Manipola i tipi di visualizzazione dei dati, incluso il formato di numeri grandi, il manometro analogico (solo pressione) o il grafico a linee.

PRESSIONE STATICA

Seleziona e registra le cadute di pressione in più posizioni diverse come il filtro, la bobina, le pressioni statiche esterne e le letture della pressione del gas da caricare in un report per il cliente, tutto in un'unica sessione.

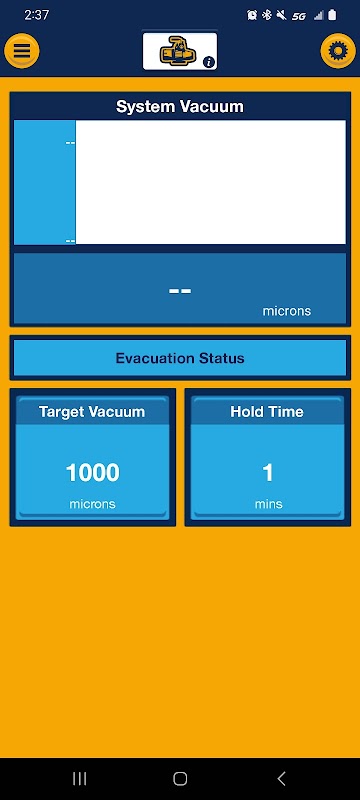

EVACUAZIONE

Monitorare il vuoto del sistema come riportato da un collettore digitale TITAN®, da un sensore di vuoto cablato o dal vacuometro wireless YJACK VAC™. Il timer regolabile di target e mantenimento della pressione del vuoto garantisce che tutto il refrigerante, l'umidità e i gas non condensabili vengano rimossi durante l'evacuazione.

PROVA DI TENUTA

Monitorare le variazioni di pressione durante il test delle perdite pressurizzate per verificare che il sistema sia a tenuta.

EFFICIENZA DEL SISTEMA PSICOMETRICO

Analizza i dati psicrometrici su un massimo di 4 sistemi contemporaneamente. Garantisci il massimo comfort domestico attraverso l'umidità relativa di mandata e ripresa wireless, bulbo secco, bulbo umido, temperature del punto di rugiada e calcoli dell'entalpia. Confrontare la capacità nominale del sistema con la potenza effettiva per l'efficienza complessiva del sistema.

RICARICA E RECUPERO

Visualizza le letture della bilancia di ricarica wireless per caricare con precisione i sistemi o determinare l'importo della carica del sistema attraverso il ripristino. Visualizza le letture della bilancia per refrigerante wireless con i campi relativi al peso lordo e alla modifica del peso simultanei.

ELETTRICO

La sessione elettrica visualizza le letture della sonda di corrente wireless YJACK AMP™ mentre monitora la corrente CA e lo spunto. Queste letture vengono utilizzate per calcolare l'assorbimento di potenza e l'EER.

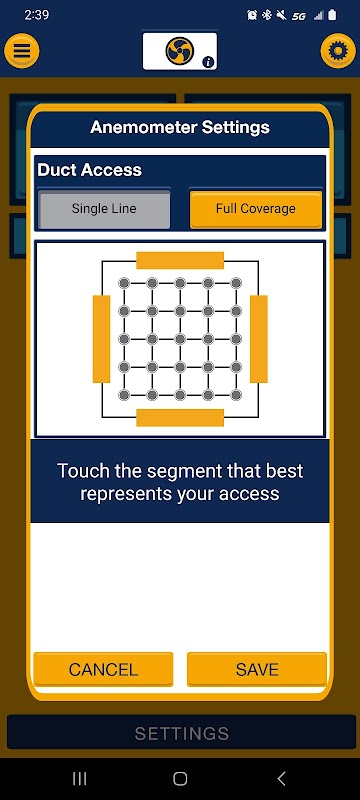

ANEMOMETRO

La sessione dell'anemometro visualizza le letture della sonda anemometro wireless YJACK FLOWTM. In grado di effettuare una rapida verifica su una linea dal confronto tra condotti o calcoli dell'intero sistema utilizzando lo standard AHRI40 per la misurazione dell'aria per confrontare il flusso d'aria del sistema installato con lo standard pubblicato.

DISPOSITIVI DISPONIBILI

Monitora i dati e la durata della batteria dei tuoi dispositivi. Crea un perimetro di dispositivi posizionando periodicamente i dispositivi YJACK PATH® attorno all'area di lavoro, amplificando il segnale di tutti i dispositivi vicini.

COMBUSTIONE

Acquisisci i risultati dal tuo analizzatore di combustione e includi i dati nel tuo rapporto di lavoro.
