Código de color de resistencia

La aplicación es una calculadora de código de color fácil de usar para calcular la resistencia de una resistencia. La aplicación admite códigos de color para resistencias de 4, 5 y 6 bandas.

Resistencia

Una resistencia es un componente que se utiliza en circuitos eléctricos para limitar el flujo de corriente. La resistencia de una resistencia se mide en ohmios (Ω). Cuando una corriente (I) de un Ampère pasa a través de una resistencia con una caída de voltaje (U) de un Volt, la resistencia de una resistencia (R) corresponde a un Ohm. Esta relación está representada por la ley de Ohm: R = U ÷ I.

Código de color

Los códigos de color en una resistencia identifican la resistencia, la tolerancia y / o el coeficiente de temperatura de una resistencia. Las resistencias vienen en variación con bandas de 4, 5 o 6 colores, como se muestra en el logotipo de esta aplicación. A continuación, se describe el significado de cada banda para cada tipo de resistencia.

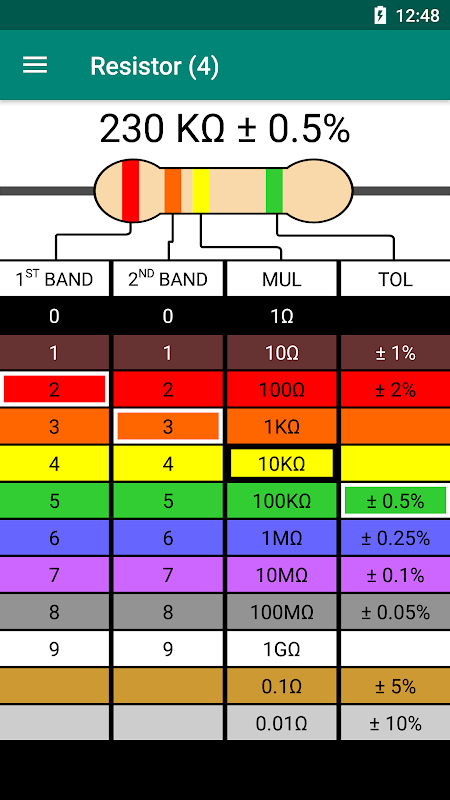

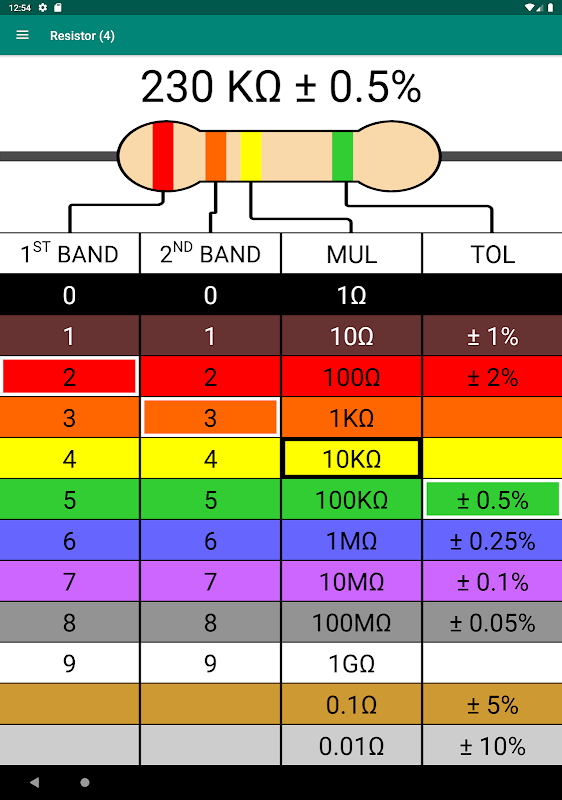

resistencia de 4 bandas

1. La primera banda representa el primer dígito del valor de resistencia.

2. La segunda banda representa el segundo dígito del valor de resistencia.

3. La tercera banda representa el factor de multiplicación del valor de resistencia.

4. La cuarta banda representa la tolerancia en porcentaje del valor de resistencia.

resistencia de 5 bandas

1. La primera banda representa el primer dígito del valor de resistencia.

2. La segunda banda representa el segundo dígito del valor de resistencia.

3. La tercera banda representa el tercer dígito del valor de resistencia.

4. La cuarta banda representa el factor de multiplicación del valor de resistencia.

5. La quinta banda representa la tolerancia en porcentaje del valor de resistencia.

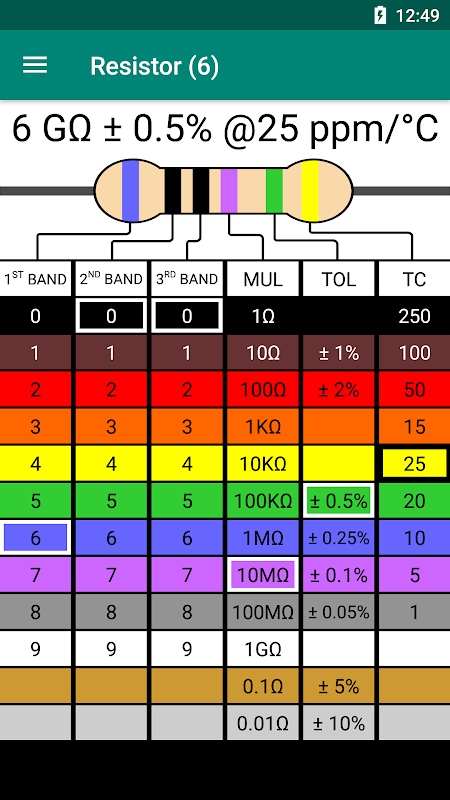

resistencia de 6 bandas

1. La primera banda representa el primer dígito del valor de resistencia.

2. La segunda banda representa el segundo dígito del valor de resistencia.

3. La tercera banda representa el tercer dígito del valor de resistencia.

4. La cuarta banda representa el factor de multiplicación del valor de resistencia.

5. La quinta banda representa la tolerancia en porcentaje del valor de resistencia.

6. La sexta banda representa el coeficiente de temperatura del valor de resistencia.

En total, hay 12 colores diferentes. Los colores son negro, marrón, rojo, naranja, amarillo, verde, azul, violeta, gris, blanco, dorado y plateado. La resistencia de la resistencia está determinada por los colores de las bandas.
