Codice colore resistore

L'applicazione è un calcolatore di codici colore facile da usare per il calcolo della resistenza di un resistore. L'applicazione supporta i codici colore per resistori a 4, 5 e 6 bande.

Resistenza di

Un resistore è un componente utilizzato nei circuiti elettrici per limitare il flusso di corrente. La resistenza di una resistenza è misurata in Ohm (Ω). Quando una corrente (I) di un Ampère passa attraverso un resistore con una caduta di tensione (U) di un Volt, la resistenza di un resistore (R) corrisponde a un Ohm. Questo rapporto è rappresentato dalla legge di Ohm: R = U ÷ I.

Codice colore

I codici colore su un resistore identificano la resistenza, la tolleranza e / o il coefficiente di temperatura di un resistore. I resistori possono variare con bande di 4, 5 o 6 colori, come mostrato nel logo di questa applicazione. Di seguito, il significato di ciascuna banda è descritto per ciascun tipo di resistenza.

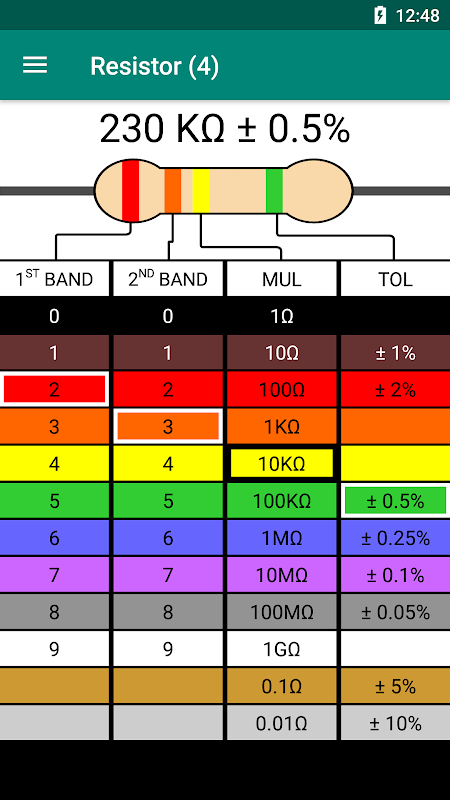

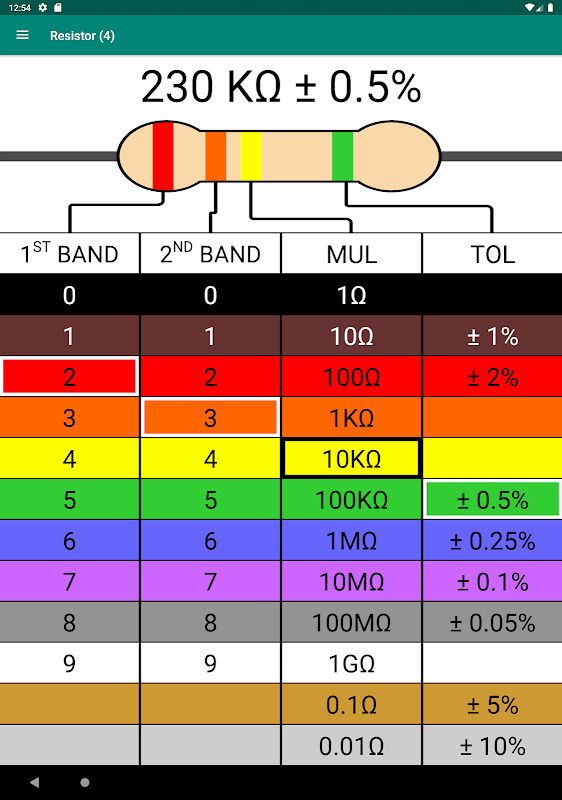

Resistenza a 4 bande

1. La prima banda rappresenta la prima cifra del valore di resistenza.

2. La seconda banda rappresenta la seconda cifra del valore di resistenza.

3. La terza banda rappresenta il fattore di moltiplicazione del valore di resistenza.

4. La quarta banda rappresenta la tolleranza in percentuale del valore di resistenza.

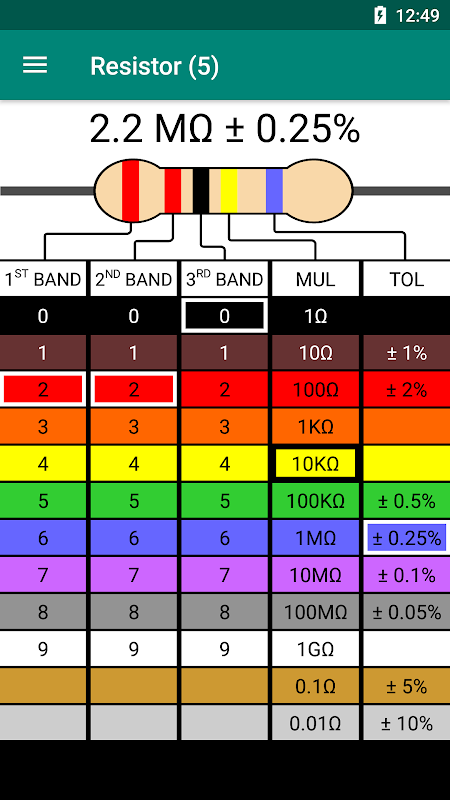

Resistenza a 5 bande

1. La prima banda rappresenta la prima cifra del valore di resistenza.

2. La seconda banda rappresenta la seconda cifra del valore di resistenza.

3. La terza banda rappresenta la terza cifra del valore di resistenza.

4. La quarta banda rappresenta il fattore di moltiplicazione del valore di resistenza.

5. La quinta banda rappresenta la tolleranza in percentuale del valore di resistenza.

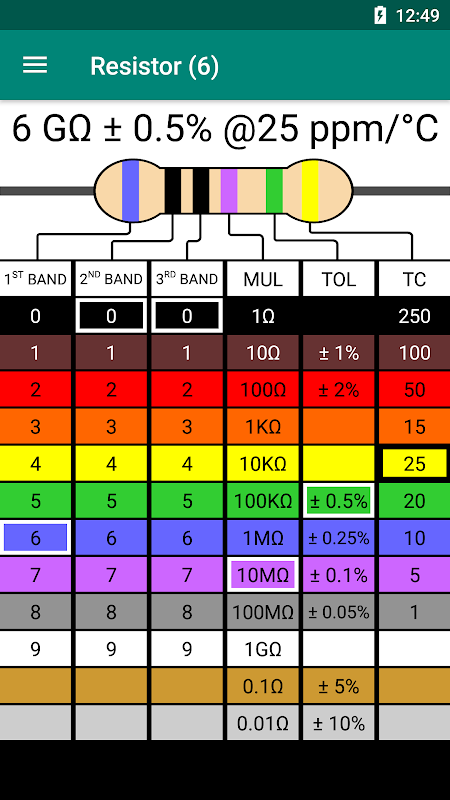

Resistenza a 6 bande

1. La prima banda rappresenta la prima cifra del valore di resistenza.

2. La seconda banda rappresenta la seconda cifra del valore di resistenza.

3. La terza banda rappresenta la terza cifra del valore di resistenza.

4. La quarta banda rappresenta il fattore di moltiplicazione del valore di resistenza.

5. La quinta banda rappresenta la tolleranza in percentuale del valore di resistenza.

6. La sesta banda rappresenta il coefficiente di temperatura del valore di resistenza.

In totale, ci sono 12 colori diversi. I colori sono nero, marrone, rosso, arancione, giallo, verde, blu, viola, grigio, bianco, oro e argento. La resistenza del resistore è determinata dai colori delle bande.
