Weerstand Kleurcode

Een eenvoudig te gebruiken kleurcode rekenmachine voor weerstanden!

De applicatie is een eenvoudig te gebruiken kleurcodecalculator voor het berekenen van de weerstandswaarde van een weerstand. De applicatie ondersteunt kleurcodes voor 4-, 5- en 6-bandweerstanden.

Weerstand

Een weerstand is een component die wordt gebruikt in elektrische circuits om de stroom te beperken. De weerstandswaarde van een weerstand wordt gemeten in Ohm (Ω). Wanneer een stroom (I) van één Ampère door een weerstand gaat met een spanningsval (U) van één Volt, komt de weerstandswaarde van een weerstand (R) overeen met één Ohm. Deze verhouding wordt weergegeven door de wet van Ohm: R = U ÷ I.

Kleurcode

De kleurcodes op een weerstand geven de weerstandswaarde, tolerantie en / of temperatuurcoëfficiënt van een weerstand aan. Weerstanden zijn verkrijgbaar met 4, 5 of 6 kleurenbanden, zoals weergegeven in het logo van deze applicatie. Hieronder wordt voor elk type weerstand de betekenis van elke band beschreven.

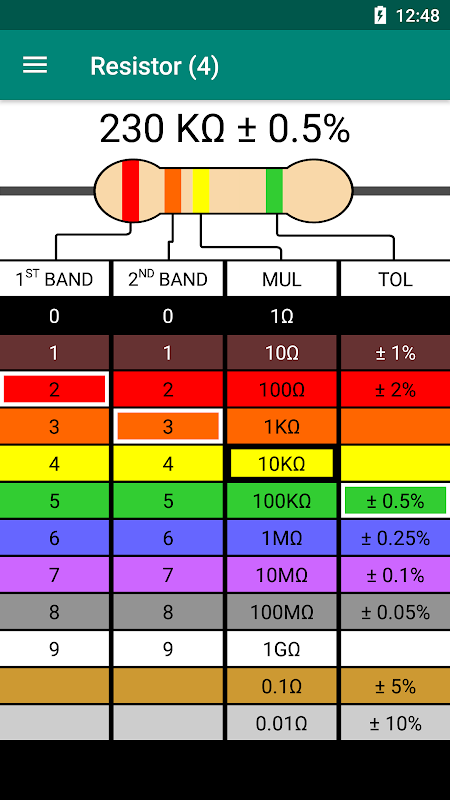

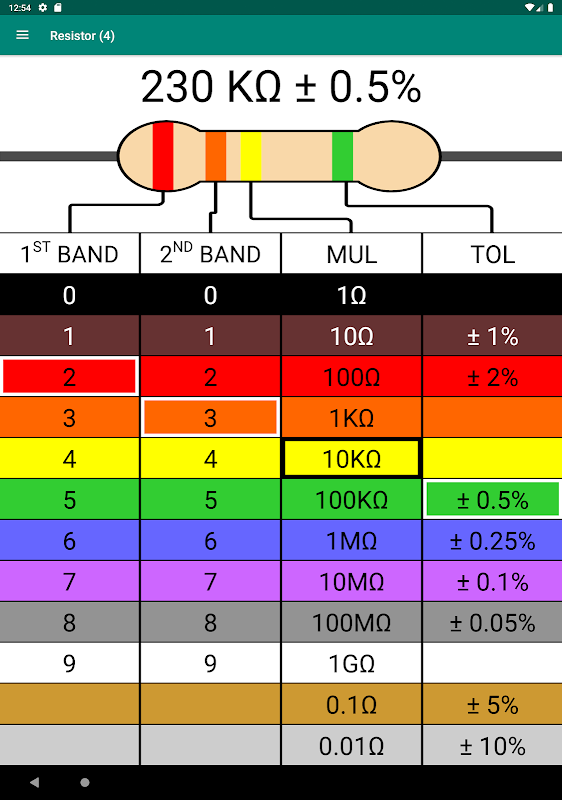

4-bands weerstand

1. De eerste band vertegenwoordigt het eerste cijfer van de weerstandswaarde.

2. De tweede band vertegenwoordigt het tweede cijfer van de weerstandswaarde.

3. De derde band vertegenwoordigt de vermenigvuldigingsfactor van de weerstandswaarde.

4. De vierde band vertegenwoordigt de tolerantie als percentage van de weerstandswaarde.

5-bands weerstand

1. De eerste band vertegenwoordigt het eerste cijfer van de weerstandswaarde.

2. De tweede band vertegenwoordigt het tweede cijfer van de weerstandswaarde.

3. De derde band vertegenwoordigt het derde cijfer van de weerstandswaarde.

4. De vierde band vertegenwoordigt de vermenigvuldigingsfactor van de weerstandswaarde.

5. De vijfde band vertegenwoordigt de tolerantie als percentage van de weerstandswaarde.

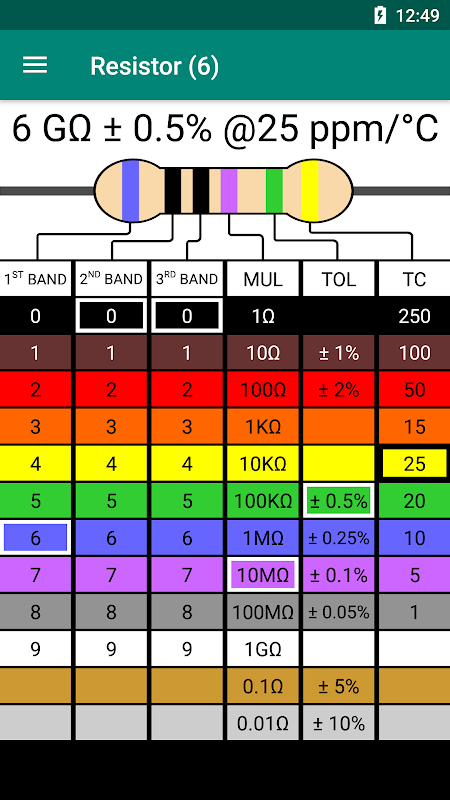

6-bands weerstand

1. De eerste band vertegenwoordigt het eerste cijfer van de weerstandswaarde.

2. De tweede band vertegenwoordigt het tweede cijfer van de weerstandswaarde.

3. De derde band vertegenwoordigt het derde cijfer van de weerstandswaarde.

4. De vierde band vertegenwoordigt de vermenigvuldigingsfactor van de weerstandswaarde.

5. De vijfde band vertegenwoordigt de tolerantie als percentage van de weerstandswaarde.

6. De zesde band vertegenwoordigt de temperatuurcoëfficiënt van de weerstandswaarde.

In totaal zijn er 12 verschillende kleuren. De kleuren zijn zwart, bruin, rood, oranje, geel, groen, blauw, violet, grijs, wit, goud en zilver. De weerstandswaarde van de weerstand wordt bepaald door de kleuren van de banden.
