Mã màu điện trở - Máy tính

Ứng dụng này là một máy tính mã màu dễ sử dụng để tính toán điện trở của điện trở. Ứng dụng hỗ trợ mã màu cho điện trở 4, 5 và 6 băng tần.

Điện trở

Một điện trở là một thành phần được sử dụng trong các mạch điện để hạn chế dòng điện. Điện trở của điện trở được đo bằng Ohms (). Khi một dòng điện (I) của một Ampère đi qua một điện trở có điện áp rơi (U) là một Volt, điện trở của điện trở (R) tương ứng với một Ohm. Tỷ lệ này được biểu thị bằng luật Ohm: R = U I.

Mã màu

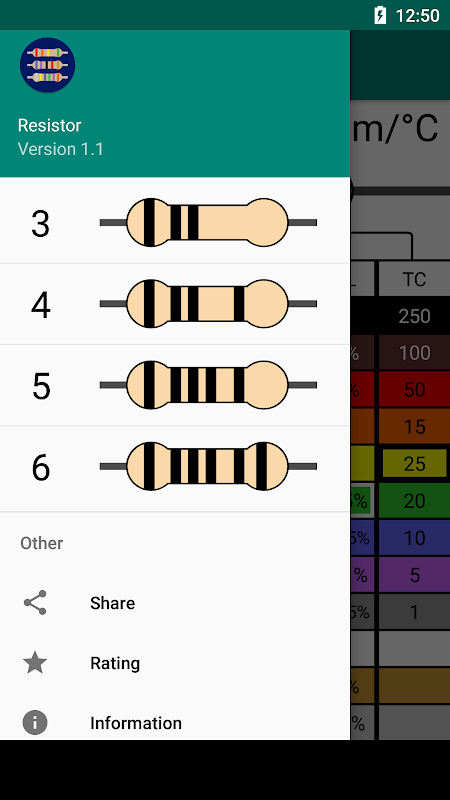

Mã màu trên điện trở xác định điện trở, dung sai và / hoặc hệ số nhiệt độ của điện trở. Các điện trở có sự thay đổi với các dải màu 4, 5 hoặc 6 màu, như thể hiện trong logo của ứng dụng này. Sau đây, ý nghĩa của từng dải được mô tả cho từng loại điện trở.

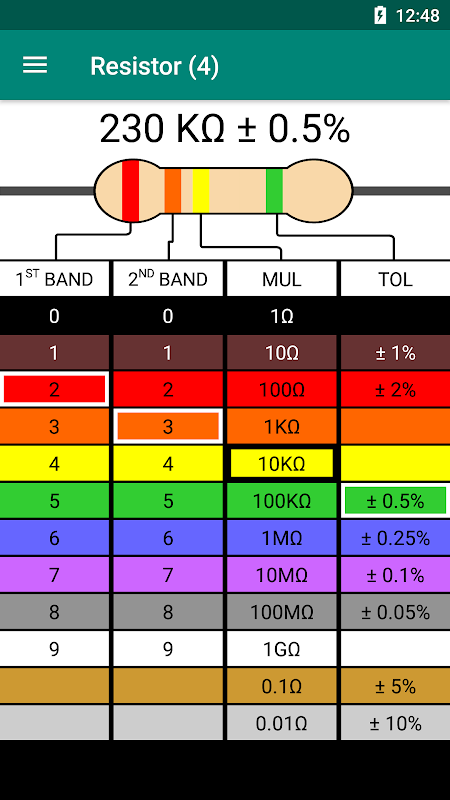

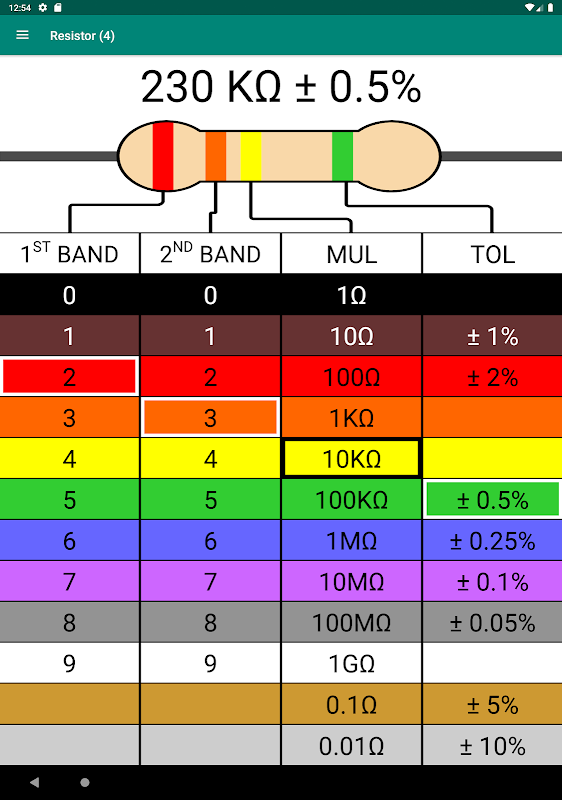

Điện trở 4 băng tần

1. Dải đầu tiên biểu thị chữ số đầu tiên của giá trị điện trở.

2. Dải thứ hai biểu thị chữ số thứ hai của giá trị điện trở.

3. Dải thứ ba biểu thị hệ số nhân của giá trị điện trở.

4. Dải thứ tư biểu thị dung sai theo tỷ lệ phần trăm của giá trị điện trở.

Điện trở 5 băng tần

1. Dải đầu tiên biểu thị chữ số đầu tiên của giá trị điện trở.

2. Dải thứ hai biểu thị chữ số thứ hai của giá trị điện trở.

3. Dải thứ ba đại diện cho chữ số thứ ba của giá trị điện trở.

4. Dải thứ tư biểu thị hệ số nhân của giá trị điện trở.

5. Dải thứ năm thể hiện dung sai theo tỷ lệ phần trăm của giá trị điện trở.

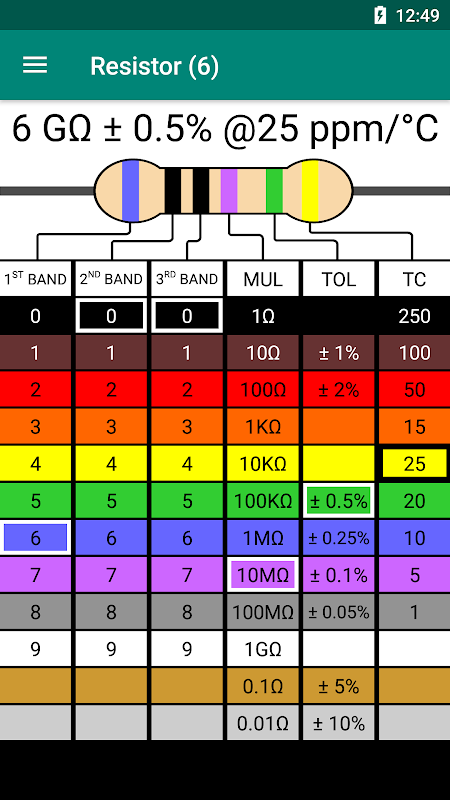

Điện trở 6 băng tần

1. Dải đầu tiên biểu thị chữ số đầu tiên của giá trị điện trở.

2. Dải thứ hai biểu thị chữ số thứ hai của giá trị điện trở.

3. Dải thứ ba đại diện cho chữ số thứ ba của giá trị điện trở.

4. Dải thứ tư biểu thị hệ số nhân của giá trị điện trở.

5. Dải thứ năm thể hiện dung sai theo tỷ lệ phần trăm của giá trị điện trở.

6. Dải thứ sáu biểu thị hệ số nhiệt độ của giá trị điện trở.

Tổng cộng, có 12 màu khác nhau. Các màu là đen, nâu, đỏ, cam, vàng, xanh lá cây, xanh dương, tím, xám, trắng, vàng và bạc. Điện trở của điện trở được xác định bởi màu sắc của các dải.
