Código de cores do resistor

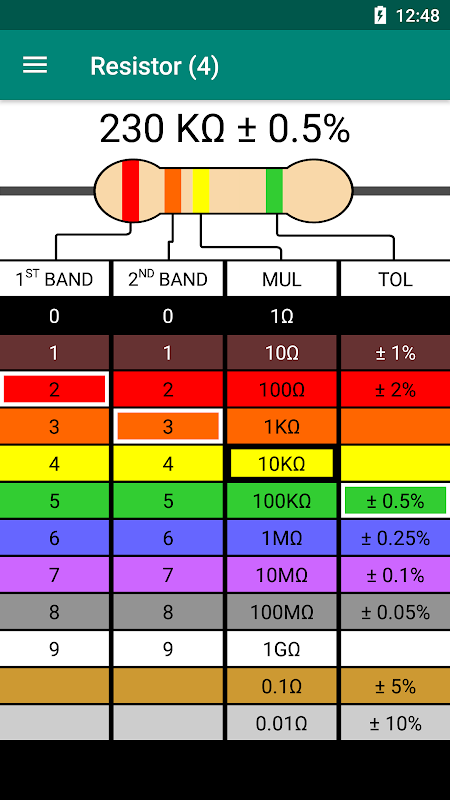

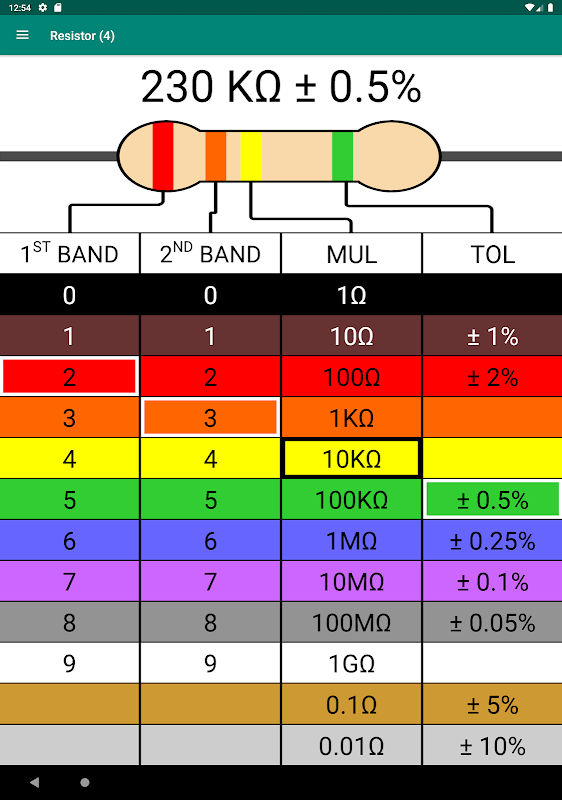

O aplicativo é uma calculadora de código de cores fácil de usar para calcular a resistência de um resistor. O aplicativo suporta códigos de cores para resistores de 4, 5 e 6 bandas.

Resistor

Um resistor é um componente usado em circuitos elétricos para limitar o fluxo de corrente. A resistência de um resistor é medida em Ohms (Ω). Quando uma corrente (I) de um Ampère passa por um resistor com uma queda de tensão (U) de um Volt, a resistência de um resistor (R) corresponde a um Ohm. Essa razão é representada pela lei de Ohm: R = U ÷ I.

Código de cores

Os códigos de cores em um resistor identificam a resistência, tolerância e / ou coeficiente de temperatura de um resistor. Os resistores variam em faixas de 4, 5 ou 6 cores, conforme mostrado no logotipo deste aplicativo. A seguir, o significado de cada banda é descrito para cada tipo de resistor.

resistor de 4 bandas

1. A primeira banda representa o primeiro dígito do valor da resistência.

2. A segunda banda representa o segundo dígito do valor da resistência.

3. A terceira banda representa o fator de multiplicação do valor da resistência.

4. A quarta banda representa a tolerância em porcentagem do valor da resistência.

resistor de 5 bandas

1. A primeira banda representa o primeiro dígito do valor da resistência.

2. A segunda banda representa o segundo dígito do valor da resistência.

3. A terceira banda representa o terceiro dígito do valor da resistência.

4. A quarta banda representa o fator de multiplicação do valor da resistência.

5. A quinta banda representa a tolerância em porcentagem do valor da resistência.

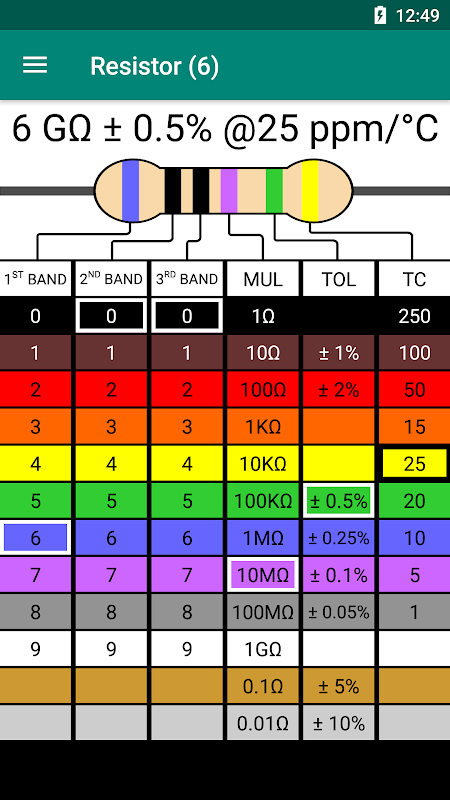

resistor de 6 bandas

1. A primeira banda representa o primeiro dígito do valor da resistência.

2. A segunda banda representa o segundo dígito do valor da resistência.

3. A terceira banda representa o terceiro dígito do valor da resistência.

4. A quarta banda representa o fator de multiplicação do valor da resistência.

5. A quinta banda representa a tolerância em porcentagem do valor da resistência.

6. A sexta banda representa o coeficiente de temperatura do valor da resistência.

No total, existem 12 cores diferentes. As cores são preto, marrom, vermelho, laranja, amarelo, verde, azul, violeta, cinza, branco, ouro e prata. A resistência do resistor é determinada pelas cores das bandas.
