JT Assistant

चेतावनी! यह एक विरासत एप्लिकेशन है जिसे अपडेट प्राप्त नहीं होने वाला है। यदि आप नई सुविधाओं और सुधारों की तलाश में हैं तो कृपया ओपन कैस्केड सीएडी सहायक (जो अन्य 3 डी प्रारूपों के अतिरिक्त जेटी फाइलों को पढ़ने का समर्थन करता है) का प्रयास करें।

एंड्रॉइड के लिए ओपन कैस्केड जेटी असिस्टेंट, सीमेंस पीएलएम सॉफ्टवेयर द्वारा विकसित, 3डी उत्पादों के प्रतिनिधित्व के लिए लक्षित एक उद्योग केंद्रित, उच्च-प्रदर्शन, हल्के, लचीले फ़ाइल प्रारूप, जेटी प्रारूप में फाइलों के लिए एक ऑफ़लाइन दर्शक है। JT फ़ाइलों में औद्योगिक पैमाने की असेंबली (100 000 भागों तक) हो सकती हैं।

JT असिस्टेंट JT मेश को संभालता है और लोडेड और विज़ुअलाइज़्ड डेटा की मात्रा के साथ-साथ लेवल-ऑफ-डिटेल (LOD) प्रबंधन को अनुकूलित करने के लिए लेट लोडिंग, CPU आधारित आकार और दृश्यता निस्पंदन तकनीकों का समर्थन करता है।

यदि आप अपने व्यवसाय के लिए अनुकूलित समाधानों के विकास के लिए इस तकनीक का उपयोग करना चाहते हैं, तो हमसे यहां संपर्क करें: https://dev.opencascade.org/webform/contact_us

समर्थित JT डेटा

JT फ़ाइल संस्करण 8.0 - 9.5 वर्तमान में समर्थित हैं। टेसेलेशन डेटा और असेंबली संरचना की कल्पना की जाती है। मोनोलिथिक और गैर-मोनोलिथिक असेंबली समर्थित हैं।

मॉडल की असेंबली संरचना को ट्री ब्राउज़र के माध्यम से नेविगेट किया जा सकता है, असेंबली में भागों के नाम और उनके उदाहरण प्रदर्शित करता है (यदि उपलब्ध हो)। मॉडल का निरीक्षण करने के लिए असेंबली के घटकों को छुपाया जा सकता है या आवश्यकतानुसार दिखाया जा सकता है।

JT सहायक के साथ कुछ नमूना JT फ़ाइलें शामिल हैं। आप सीमेंस पीएलएम वेब साइट, JT2Go पेज, या GrabCAD वेब साइट पर अधिक उदाहरण पा सकते हैं।

सामान्य ऑपरेशन

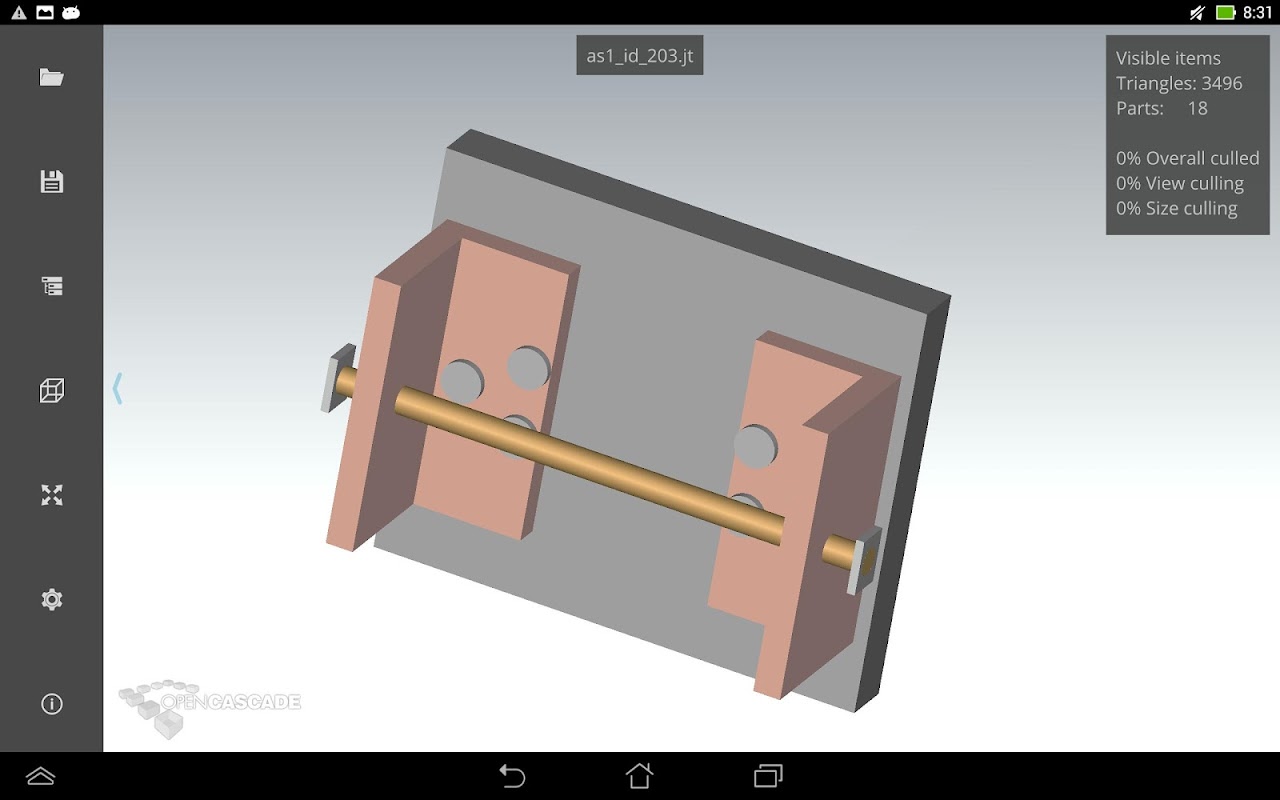

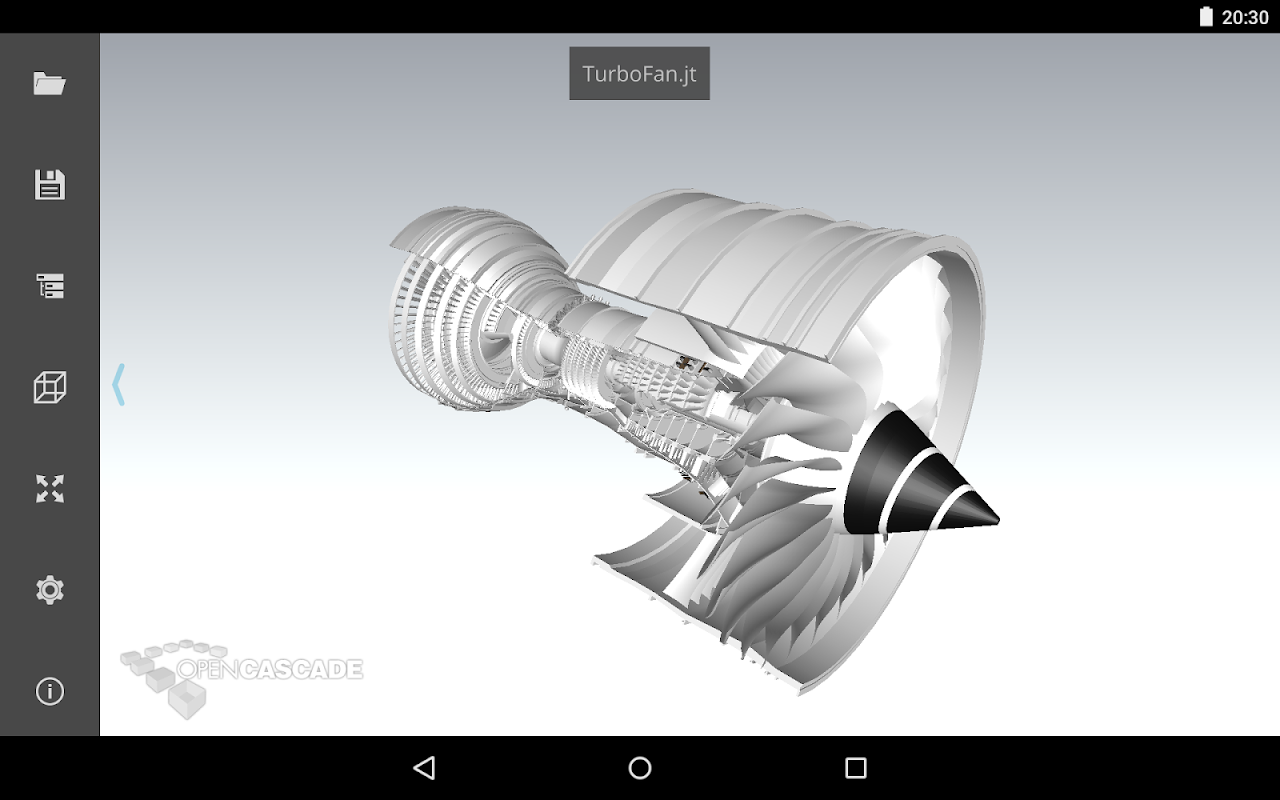

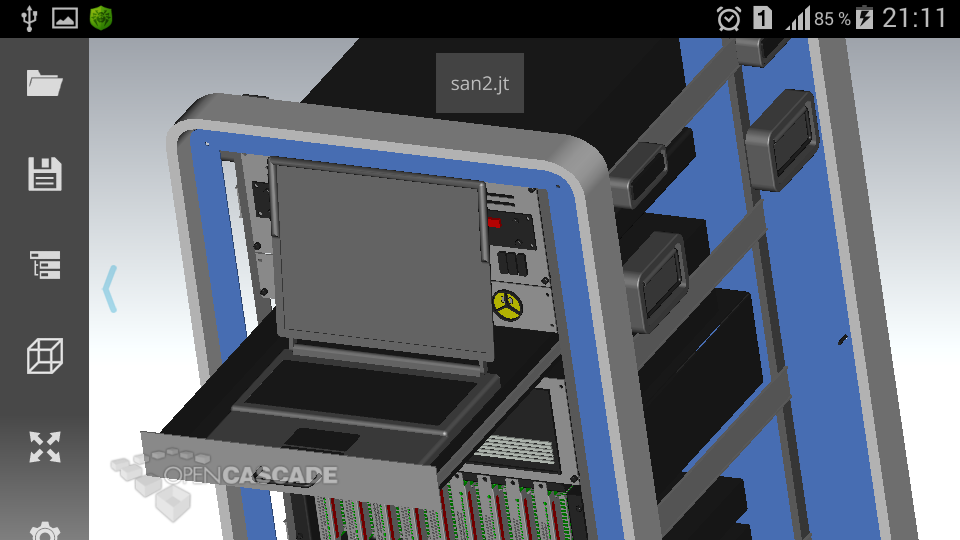

Android के लिए JT सहायक मल्टी-टच स्क्रीन वाले उपकरणों के लिए अनुकूलित है और उंगली के इशारों द्वारा 3D दृश्य का सहज हेरफेर प्रदान करता है।

व्यूअर पार्ट ज्योमेट्री के बहु-रिज़ॉल्यूशन प्रस्तुतीकरण का समर्थन करता है, साथ ही डायनामिक एलओडी प्रबंधन, फ्रस्टम कलिंग और आकार कलिंग तकनीकों को शामिल करते हुए अनुकूलित विज़ुअलाइज़ेशन और चयन का समर्थन करता है।

लेफ्ट टूलबार विंडो में मॉडल को फिट करने और मानक दृश्यों की पसंद के लिए बटन प्रदान करता है। सेटिंग्स सबमेनू दर्शक और एप्लिकेशन विकल्पों के साथ-साथ मॉडल जानकारी तक पहुंच प्रदान करता है।

फ़ाइलें स्थानीय भंडारण (आंतरिक मेमोरी या एसडी कार्ड) से खोली जा सकती हैं। JT सहायक Android के साथ एकीकृत होता है ताकि फ़ाइल संघों का समर्थन करने वाले अनुप्रयोग इसे JT फ़ाइलें खोलने के लिए लॉन्च करें। उदाहरण के लिए, आप मेल क्लाइंट में अटैचमेंट पर साधारण क्लिक करके मेल द्वारा आपको भेजी गई JT फाइल को खोल सकते हैं।

फ़ाइल सहेजें संवाद मॉडल की वर्तमान छवि को पीएनजी प्रारूप में सहेजने की अनुमति देता है। यदि लक्ष्य निर्देशिका मेल का चयन किया जाता है, तो मेल क्लाइंट स्वचालित रूप से सहेजी गई फ़ाइल के साथ अनुलग्नक के रूप में प्रारंभ हो जाएगा।

समर्थित प्लेटफॉर्म

आधुनिक मध्यम-स्तरीय टैबलेट और स्मार्टफोन की एक श्रृंखला पर काम करने के लिए जेटी सहायक का परीक्षण किया गया है। ध्यान दें कि यह केवल लैंडस्केप स्क्रीन ओरिएंटेशन का समर्थन करता है और यह फोन पर असुविधाजनक हो सकता है।

एप्लिकेशन को OpenGL ES 3.0+ डिवाइस की आवश्यकता है।

सीमाएं

यह JT सहायक का पहला संस्करण है और इसकी निम्नलिखित सीमाएँ हैं:

- जेटी फ़ाइल संस्करण 8.0 - 9.5 वर्तमान में समर्थित हैं;

- केवल टेसेलेटेड डेटा की कल्पना की जाती है (बीआरपी ज्यामिति, पीएमआई डेटा, और विशेषताओं को अनदेखा किया जाता है);

- जेटी प्रारूप में निर्यात के लिए कोई समर्थन नहीं;

- छोटे स्क्रीन आकार वाले प्रदर्शन और उपकरणों के लिए अनुकूलित नहीं।

डिवाइस के आधार पर, बड़ी फ़ाइलों को खोलने में समय लग सकता है। कम दूरी के ग्राफिक प्रोसेसर वाले उपकरण बड़े मॉडल प्रदर्शित करने में धीमे हो सकते हैं।
