YJACK VIEW

YJACK VIEW™, YJACK™ और TITAN® डिजिटल उपकरणों के साथ सहज एकीकरण प्रदान करता है और संपूर्ण HVAC/R सिस्टम डायग्नोस्टिक समाधान (हार्डवेयर खरीद आवश्यक) प्रदान करता है।

समर्थित हार्डवेयर में शामिल हैं:

TITANMAXTM डिजिटल मैनिफोल्ड

YJACK PATH® रेंज एक्सटेंडर

YJACK™ तापमान क्लैंप और पट्टा

YJACK DEW™ साइकोमीटर

YJACK PRESS™ दबाव नापने का यंत्र

YJACK VAC™ वैक्यूम गेज

YJACK AMP™ वर्तमान जांच

YJACK MANO™ मैनोमीटर

YJACK FLOWTM एनीमोमीटर

P51-870 TITAN® डिजिटल मैनिफोल्ड

68864 वायरलेस रेफ्रिजरेंट स्केल

6860x दहन विश्लेषक

सुव्यवस्थित उपयोगकर्ता अनुभव

उन्नत उपयोगकर्ता इंटरफ़ेस अधिक उपयोगकर्ता केंद्रित वातावरण प्रदान करके उपयोगकर्ता अनुभव को सुव्यवस्थित करने पर केंद्रित है, जिससे उपयोगकर्ता को सिस्टम डेटा प्रकार, डेटा दृश्य और डेटालॉगिंग और रिपोर्ट निर्माण और साझाकरण पर पूर्ण नियंत्रण की अनुमति मिलती है।

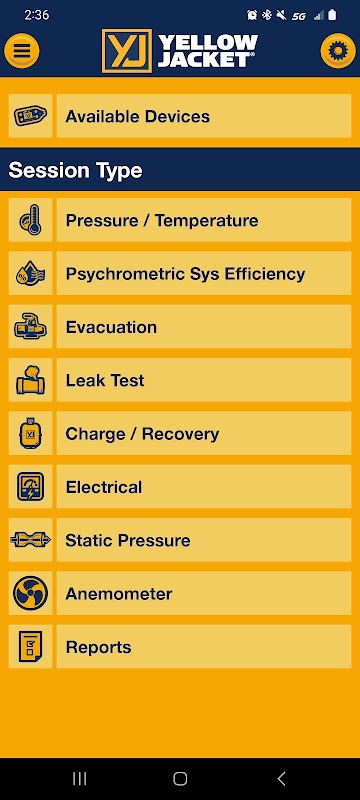

दबाव, तापमान, वैक्यूम स्तर, साइकोमेट्रिक डेटा, डक्ट वायु प्रवाह और गति, डक्ट दबाव ड्रॉप, ईंधन दबाव सेटिंग्स, वजन रीडिंग और विद्युत प्रवाह सहित लाइव डेटा प्राप्त करें और उसका विश्लेषण करें। ऐप में किसी भी एचवीएसी/आर सिस्टम के निदान के लिए उपयोगी विभिन्न प्रकार के सत्र शामिल हैं।

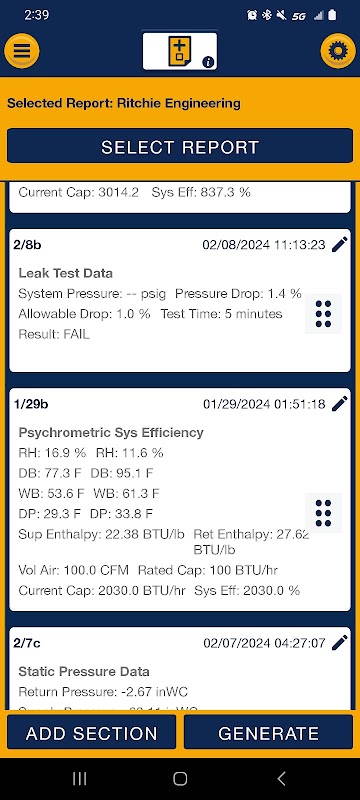

सेवा रिपोर्ट बनाएं/प्रबंधित/साझा करें

पिछली नौकरियों और रिपोर्टों को संग्रहीत करते हुए सिस्टम माप और सेवा जानकारी की अनुकूलन योग्य पीडीएफ रिपोर्ट बनाएं। उपयोगकर्ता प्रोफ़ाइल सुविधा उपयोगकर्ता की जानकारी संग्रहीत करती है जो प्रत्येक रिपोर्ट के शीर्षलेख में स्वचालित रूप से उत्पन्न होती है।

उन्नत डाटालॉगिंग

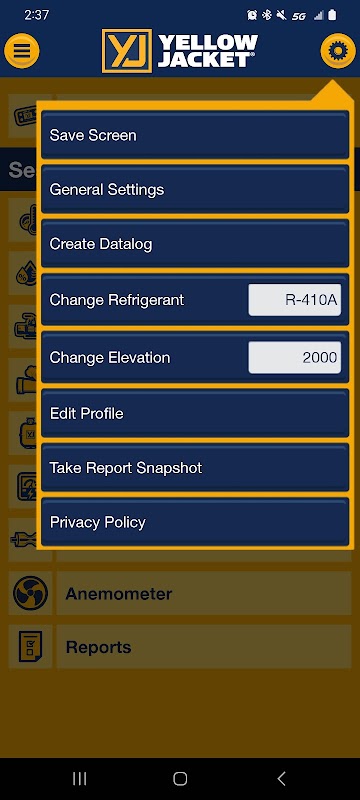

इच्छानुसार एक या सभी मौजूदा सत्र प्रकारों से डेटा रिकॉर्ड करें। उपयोगकर्ता की आवश्यकता के आधार पर विभिन्न प्रकार की नमूना दरों में से चुनें। चयनित उपकरणों, इकाइयों, ऊंचाई, रेफ्रिजरेंट चयन के लाइव अपडेट मौजूदा डेटा लॉग से जुड़े हुए हैं। अपनी इच्छानुसार डेटालॉगिंग प्रारंभ और बंद करें, बाद के लिए सहेजें, या दूरस्थ विश्लेषण के लिए ईमेल के माध्यम से साझा करें।

दबाव/तापमान

एक साथ 4 सिस्टम पर सिस्टम दबाव और तापमान डेटा देखें। संतृप्ति तापमान और सिस्टम सुपरहीट/सबकूलिंग सहित सिस्टम गुणों की गणना के लिए रेफ्रिजरेंट का चयन करें। बड़ी संख्या प्रारूप, एनालॉग गेज (केवल दबाव) या लाइन ग्राफ सहित डेटा दृश्य प्रकारों में हेरफेर करें।

स्थैतिक दबाव

एक ही सत्र में ग्राहक के लिए एक रिपोर्ट में अपलोड करने के लिए फ़िल्टर, कॉइल, बाहरी स्थैतिक दबाव और गैस दबाव रीडिंग जैसे कई अलग-अलग स्थानों पर दबाव ड्रॉप का चयन करें और रिकॉर्ड करें।

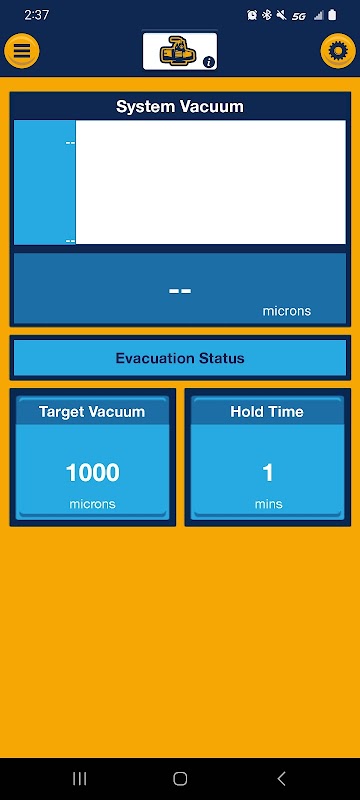

निकास

TITAN® डिजिटल मैनिफोल्ड, वायर्ड वैक्यूम सेंसर या YJACK VAC™ वायरलेस वैक्यूम गेज द्वारा रिपोर्ट किए गए सिस्टम वैक्यूम की निगरानी करें। एडजस्टेबल वैक्यूम प्रेशर टारगेट और होल्ड टाइमर यह सुनिश्चित करता है कि निकासी के दौरान सभी रेफ्रिजरेंट, नमी और गैर-संघनित गैसें हटा दी जाएं।

रिसाव परीक्षण

यह सत्यापित करने के लिए कि सिस्टम चुस्त है, दबावयुक्त रिसाव परीक्षण के दौरान दबाव परिवर्तन की निगरानी करें।

साइक्रोमेट्रिक प्रणाली दक्षता

एक साथ 4 प्रणालियों पर साइकोमेट्रिक डेटा का विश्लेषण करें। वायरलेस आपूर्ति के माध्यम से अधिकतम घरेलू आराम सुनिश्चित करें और सापेक्ष आर्द्रता, शुष्क बल्ब, गीला बल्ब, ओस बिंदु तापमान और एन्थैल्पी गणना लौटाएँ। समग्र सिस्टम दक्षता के लिए सिस्टम रेटेड क्षमता की वास्तविक आउटपुट से तुलना करें।

चार्जिंग और रिकवरी

सिस्टम को सटीक रूप से चार्ज करने या पुनर्प्राप्ति के माध्यम से सिस्टम चार्ज राशि निर्धारित करने के लिए वायरलेस चार्जिंग स्केल से स्केल रीडिंग प्रदर्शित करें। अपने वायरलेस रेफ्रिजरेंट स्केल से एक साथ सकल वजन और वजन परिवर्तन फ़ील्ड के साथ रीडिंग देखें।

विद्युतीय

विद्युत सत्र एसी करंट और इनरश की निगरानी करते हुए YJACK AMP™ वायरलेस करंट प्रोब से रीडिंग प्रदर्शित करता है। इन रीडिंग का उपयोग पावर ड्रॉ और ईईआर की गणना के लिए किया जाता है।

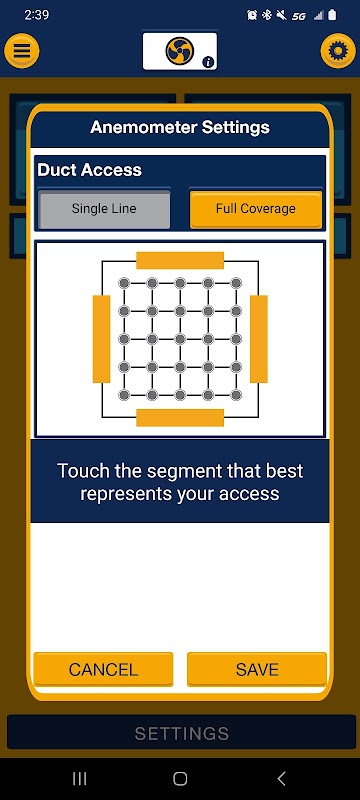

एनीमोमीटर

एनीमोमीटर सत्र YJACK FLOWTM वायरलेस एनीमोमीटर जांच से रीडिंग प्रदर्शित करता है। प्रकाशित मानक के साथ स्थापित सिस्टम एयरफ्लो की तुलना करने के लिए वायु माप के लिए AHRI40 मानक का उपयोग करके डक्ट-टू-डक्ट तुलना या पूर्ण सिस्टम गणना से त्वरित एक-पंक्ति सत्यापन में सक्षम।

उपलब्ध उपकरण

अपने डिवाइस के डेटा और बैटरी जीवन की निगरानी करें। कार्य क्षेत्र के आसपास समय-समय पर YJACK PATH® उपकरणों को रखकर उपकरणों की एक परिधि बनाएं, जिससे आस-पास के सभी उपकरणों के सिग्नल बढ़ जाएं।

दहन

अपने दहन विश्लेषक से परिणाम कैप्चर करें और अपनी नौकरी रिपोर्ट में डेटा शामिल करें।
