USB Terminal/Graphics

これは、いくつかのグラフィックを含む一種のUSBシリアルターミナルアプリケーションです。また、その中にシリアルモニターがあります。

このアプリは、ロボット工学プロジェクトなどのためにArduinoまたは別のマイクロコントローラーで使用できます。

このアプリケーションには、Android USBホストモード（OTG）を使用して、Android上のArduinosおよびその他のUSBシリアルハードウェアと通信する機能があります。

警告！！今のところ、これらの通信パラメータのみが有効です。

***ボー：115200、データ：8ビット、ストップビット：1ビット、パリティ：なし***

あなたはいくつかの値のリアルタイム3グラフィックを見ることができます。

この値は順番に送信する必要があります。

このシーケンスは次のようにする必要があります：Evalue1、value2、value3 ... \ n

例：「E256、-321,982 \ n」または「E902,1235,10,23、-325、-1240,90 \ n」など。

警告：データをあまり頻繁に送信しないでください。データトラフィックがあるときにアプリに遅延とフリーズがある場合は、受信データの頻度を減らします。

*このアプリケーションは最大7つの変数をサポートします。

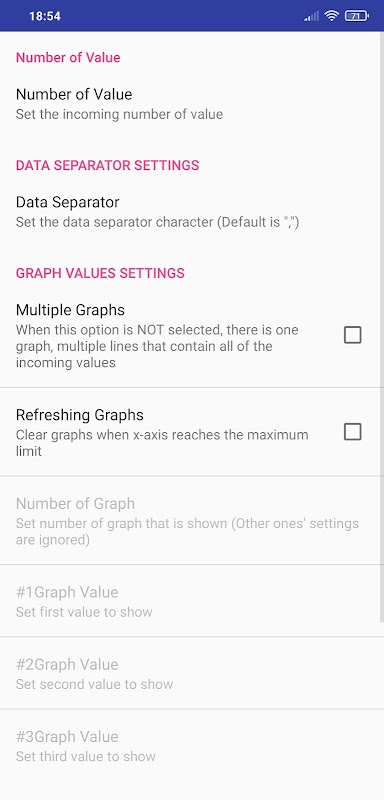

*グラフィックの最大値と最小値を設定できます。

*自動スケーリングされたグラフ。

※値は申込書送付順に並べてあります。

*各グラフには、選択した値を表示できます。

※表示するグラフィック数を設定できます。

※複数の線をグラフで表示することができます。

*グラフの両方の軸をズームするにはピンチします。

*グラフのスライドと更新。

*データログは* ExternalStorage * / USBGraphics / * CurrentTime *ディレクトリに保存できます

*フルバージョンの複数線グラフで最大7本の線

2つの値のシリアル印刷パーツのArduinoの使用例（adc1とadc2は変数の例です）：

..。

Serial.print（ "E"）;

Serial.print（adc1）;

Serial.print（ "、"）;

Serial.print（adc2）;

Serial.print（ "\ n"）;

..。

MPAndroidChartライブラリが使用されます。

サポートされているUSBからシリアルへのコンバータチップ：

FTDI FT232R、FT232H、FT2232H、FT4232H、FT230X、FT231X、FT234XD

多作PL2303

SilabsCP2102および他のすべてのCP210x

Qinheng CH340、CH341A

およびCDC / ACMプロトコルを実装するデバイス

ATmega32U4を使用したArduino

V-USBソフトウェアUSBを使用したDigispark

ARM mbedDAPLinkファームウェアを使用したBBCmicro：bit

..。
