USB Terminal/Graphics

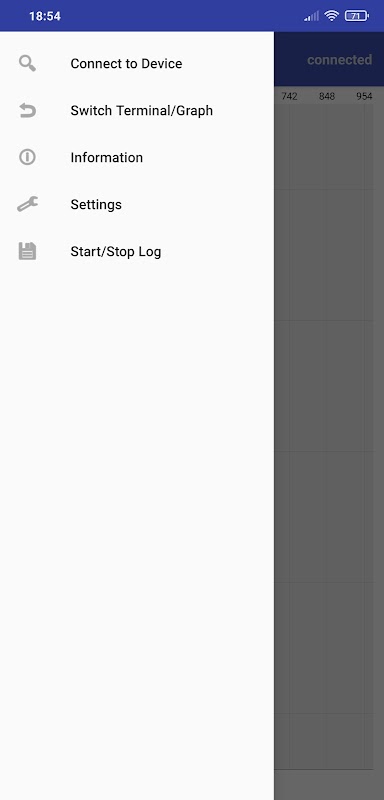

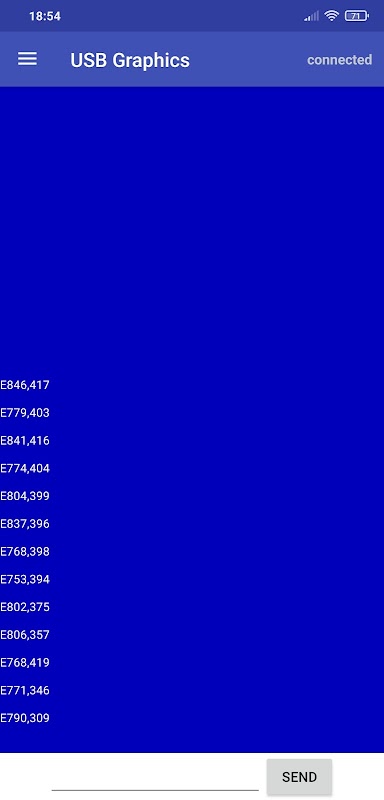

هذا نوع من تطبيقات USB Serial Terminal التي تحتوي على بعض الرسومات. أيضا هناك جهاز عرض تسلسلي فيه.

يمكنك استخدام هذا التطبيق مع Arduino أو متحكم آخر لمشاريع الروبوتات الخاصة بك وما إلى ذلك.

يحتوي هذا التطبيق على ميزة للتواصل مع Arduinos وأجهزة USB التسلسلية الأخرى على Android ، باستخدام Android USB Host Mode (OTG).

تحذير!! في الوقت الحالي ، تعد معلمات الاتصال هذه فقط صالحة:

*** الباود: 115200 ، البيانات: 8 بت ، بتات الإيقاف: 1 بت ، التماثل: لا شيء ***

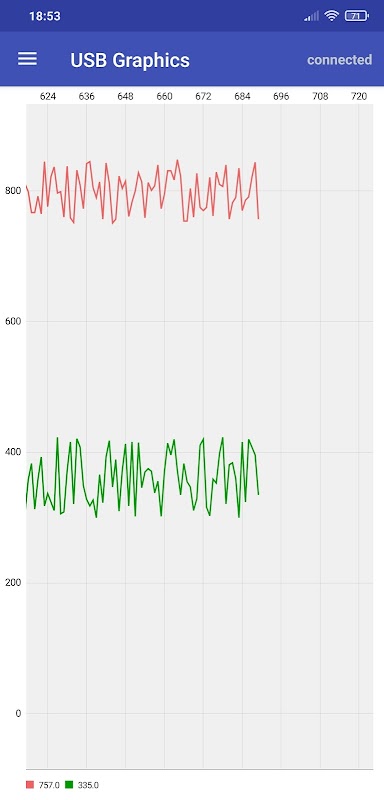

يمكنك رؤية 3 رسومات في الوقت الفعلي لبعض القيم.

يجب إرسال هذه القيم في تسلسل.

يجب أن يكون هذا التسلسل على هذا النحو: Evalue1 ، value2 ، value3 ... \ n

على سبيل المثال: "E256، -321،982 \ n" أو "E902،1235،10،23، -325، -1240،90 \ n" إلخ.

تحذير: لا ترسل البيانات كثيرًا. إذا كان هناك تأخير وتجميد في التطبيق عند وجود حركة مرور بيانات ، فقم بتقليل تردد البيانات الواردة.

* يدعم هذا التطبيق ما يصل إلى 7 متغيرات.

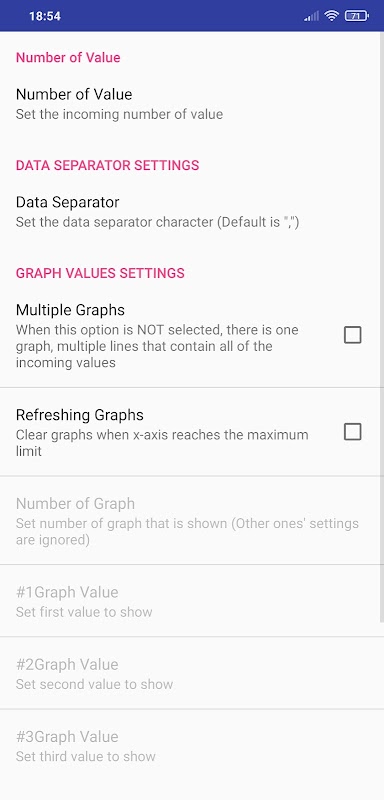

* يمكنك تعيين القيم القصوى والدنيا للرسومات.

* الرسوم البيانية المقياس الآلي.

* القيم مرتبة بترتيب إرسال الطلب.

* يمكن أن يُظهر كل رسم بياني قيمة تم تحديدها.

* يمكنك ضبط عدد الرسومات التي تظهر.

* يمكن عرض خطوط متعددة في رسم بياني.

* قرصة لتكبير كلا المحورين في الرسوم البيانية.

* الرسوم البيانية المنزلقة والمنعشة.

* يمكن حفظ سجلات البيانات في دليل * ExternalStorage * / USBGraphics / * CurrentTime *

* ما يصل إلى 7 خطوط في رسم بياني متعدد الخطوط للنسخة الكاملة

مثال على استخدام Arduino لجزء الطباعة التسلسلية لقيمتين (adc1 و adc2 مثالان على المتغيرات):

...

Serial.print ("E") ؛

Serial.print (adc1) ؛

Serial.print ("،") ؛

Serial.print (adc2) ؛

Serial.print ("\ n") ؛

...

يتم استخدام مكتبة MPAndroidChart.

دعم USB إلى رقائق المحول التسلسلي:

FTDI FT232R ، FT232H ، FT2232H ، FT4232H ، FT230X ، FT231X ، FT234XD

غزير PL2303

Silabs CP2102 وجميع CP210x الأخرى

تشينهينغ CH340 ، CH341A

والأجهزة التي تطبق بروتوكول CDC / ACM مثل

اردوينو باستخدام ATmega32U4

Digispark باستخدام برنامج V-USB USB

بي بي سي مايكرو: بت باستخدام البرامج الثابتة ARM mbed DAPLink

...
