USB Terminal/Graphics

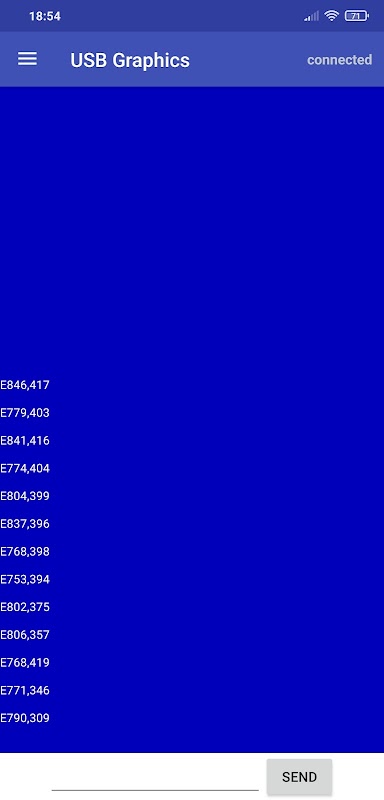

Jest to rodzaj aplikacji terminala szeregowego USB, która zawiera grafikę. Jest w nim również monitor szeregowy.

Możesz używać tej aplikacji z Arduino lub innym mikrokontrolerem do projektów robotyki itp.

Ta aplikacja ma funkcję komunikacji z Arduinos i innym sprzętem szeregowym USB w systemie Android przy użyciu trybu hosta USB systemu Android (OTG).

OSTRZEŻENIE!! Na razie obowiązują tylko te parametry komunikacji:

*** Transmisja: 115200, dane: 8 bitów, bity stopu: 1 bit, parzystość: brak ***

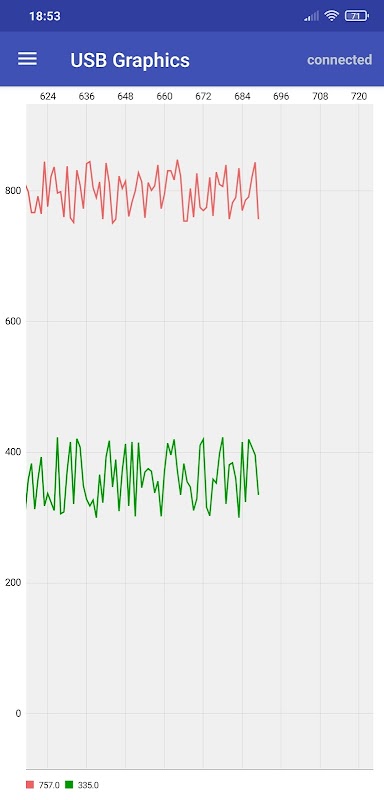

Możesz zobaczyć grafikę w czasie rzeczywistym 3 niektórych wartości.

Te wartości muszą być przesyłane w sekwencji.

Ta sekwencja musi być taka: Ewaluacja1, wartość2, wartość3 ... \ n

Na przykład: „E256, -321,982 \ n” lub „E902,1235,10,23, -325, -1240,90 \ n” itd.

Ostrzeżenie: nie wysyłaj danych zbyt często. Jeśli w aplikacji występuje opóźnienie i zawieszanie się ruchu danych, zmniejsz częstotliwość przychodzących danych.

* Ta aplikacja obsługuje maksymalnie 7 zmiennych.

* Możesz ustawić maksymalne i minimalne wartości grafiki.

* Wykresy autoskalowane.

* Wartości uporządkowane są w kolejności nadsyłania we wniosku.

* Każdy wykres może pokazywać wybraną wartość.

* Możesz ustawić liczbę wyświetlanych grafik.

* Na wykresie można wyświetlić wiele linii.

* Pinch, aby powiększyć obie osie na wykresach.

* Przesuwne i odświeżające wykresy.

* Dzienniki danych można zapisywać w katalogu * ExternalStorage * / USBGraphics / * CurrentTime *

* Do 7 linii na wykresie wieloliniowym dla wersji pełnej

Przykład użycia Arduino dla części do drukowania szeregowego dla 2 wartości (przykładowe zmienne to adc1 i adc2):

...

Serial.print („E”);

Serial.print (adc1);

Serial.print (",");

Serial.print (adc2);

Serial.print ("\ n");

...

Wykorzystywana jest biblioteka MPAndroidChart.

Obsługiwane układy konwertera USB na szeregowy:

FTDI FT232R, FT232H, FT2232H, FT4232H, FT230X, FT231X, FT234XD

Prolific PL2303

Silabs CP2102 i wszystkie inne CP210x

Qinheng CH340, CH341A

oraz urządzenia obsługujące protokół CDC / ACM, takie jak

Arduino za pomocą ATmega32U4

Digispark za pomocą oprogramowania V-USB USB

BBC micro: bit za pomocą oprogramowania układowego ARM mbed DAPLink

...
