USB Terminal/Graphics

นี่คือแอปพลิเคชั่น USB Serial Terminal ที่มีกราฟิกบางส่วน นอกจากนี้ยังมีมอนิเตอร์แบบอนุกรมอยู่ด้วย

คุณสามารถใช้แอพนี้กับ Arduino หรือไมโครคอนโทรลเลอร์อื่นสำหรับโครงการหุ่นยนต์ของคุณและอื่น ๆ

แอปพลิเคชั่นนี้มีคุณสมบัติสำหรับการสื่อสารกับ Arduinos และฮาร์ดแวร์อนุกรม USB อื่น ๆ บน Android โดยใช้ Android USB Host Mode (OTG)

คำเตือน!! ในตอนนี้มีเพียงพารามิเตอร์การสื่อสารเหล่านี้เท่านั้นที่ใช้ได้:

*** Baud: 115200, Data: 8bits, Stop bits: 1bit, PARITY: NONE ***

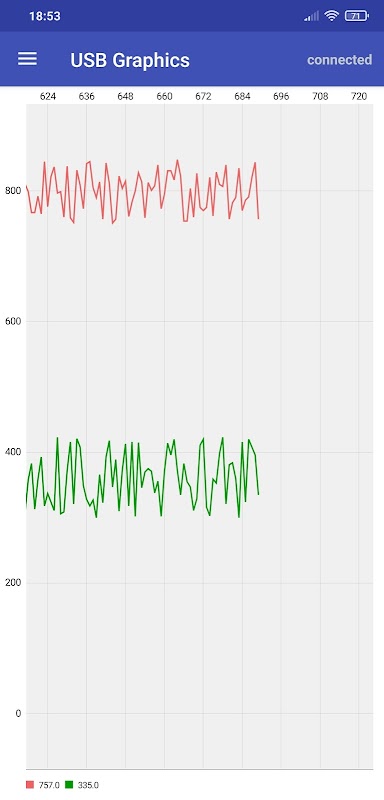

คุณสามารถดูกราฟิกแบบเรียลไทม์ 3 ของค่าบางค่าได้

ต้องส่งค่านี้ตามลำดับ

ลำดับนี้ต้องเป็นเช่นนั้น: Evalue1, value2, value3 ... \ n

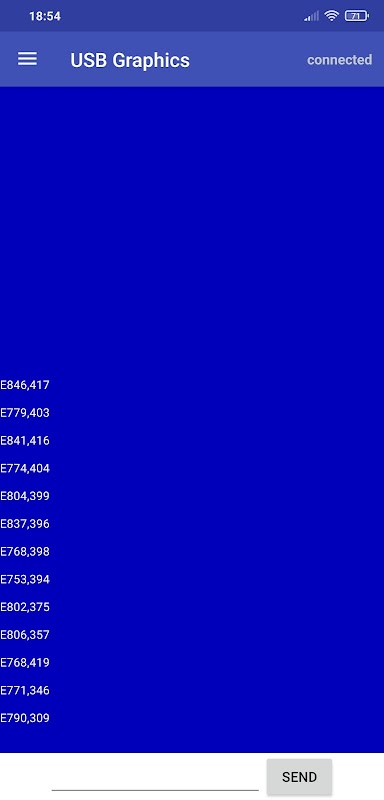

ตัวอย่างเช่น "E256, -321,982 \ n" หรือ "E902,1235,10,23, -325, -1240,90 \ n" เป็นต้น

คำเตือน: อย่าส่งข้อมูลบ่อยเกินไป หากแอปมีความล่าช้าและค้างเมื่อมีการรับส่งข้อมูลให้ลดความถี่ของข้อมูลขาเข้า

* แอปพลิเคชั่นนี้รองรับได้ถึง 7 ตัวแปร

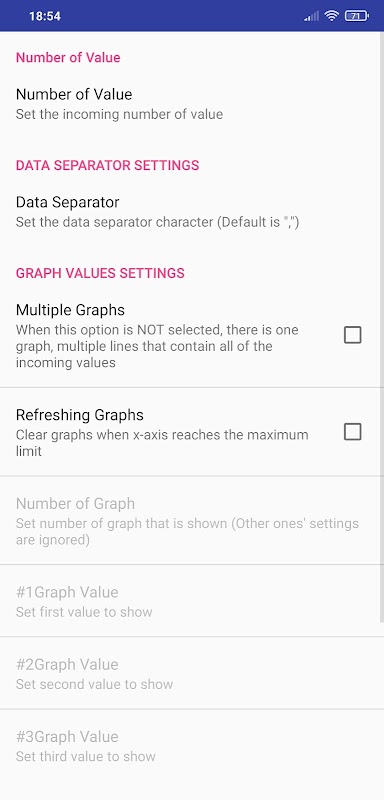

* คุณสามารถตั้งค่าสูงสุดและต่ำสุดของกราฟิกได้

* กราฟปรับขนาดอัตโนมัติ

* ค่าต่างๆเรียงตามลำดับการส่งใบสมัคร

* แต่ละกราฟสามารถแสดงค่าที่เลือกได้

* คุณสามารถกำหนดจำนวนกราฟิกที่แสดงได้

* สามารถแสดงเส้นได้หลายเส้นในกราฟ

* หยิกเพื่อซูมทั้งสองแกนในกราฟ

* กราฟเลื่อนและรีเฟรช

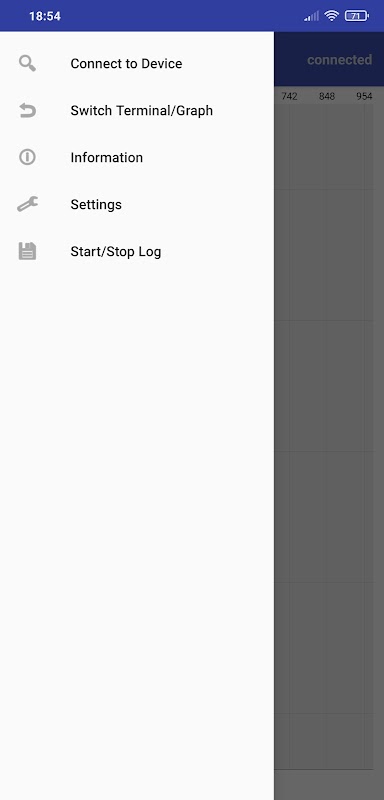

* บันทึกข้อมูลสามารถบันทึกได้ที่ไดเร็กทอรี * ExternalStorage * / USBGraphics / * CurrentTime *

* สูงสุด 7 บรรทัดในกราฟเส้นหลายเส้นสำหรับเวอร์ชันเต็ม

ตัวอย่างการใช้งาน Arduino สำหรับส่วนการพิมพ์แบบอนุกรมสำหรับ 2 ค่า (adc1 และ adc2 เป็นตัวแปรตัวอย่าง):

...

Serial.print ("E");

Serial.print (adc1);

Serial.print (",");

Serial.print (adc2);

Serial.print ("\ n");

...

ใช้ไลบรารี MPAndroidChart

ชิปแปลง USB เป็นอนุกรมที่รองรับ:

FTDI FT232R, FT232H, FT2232H, FT4232H, FT230X, FT231X, FT234XD

ลูกดก PL2303

Silabs CP2102 และ CP210x อื่น ๆ ทั้งหมด

ฉินเหิง CH340, CH341A

และอุปกรณ์ที่ใช้โปรโตคอล CDC / ACM เช่น

Arduino โดยใช้ ATmega32U4

Digispark โดยใช้ซอฟต์แวร์ V-USB USB

BBC micro: bit โดยใช้เฟิร์มแวร์ ARM mbed DAPLink

...
