USB Terminal/Graphics

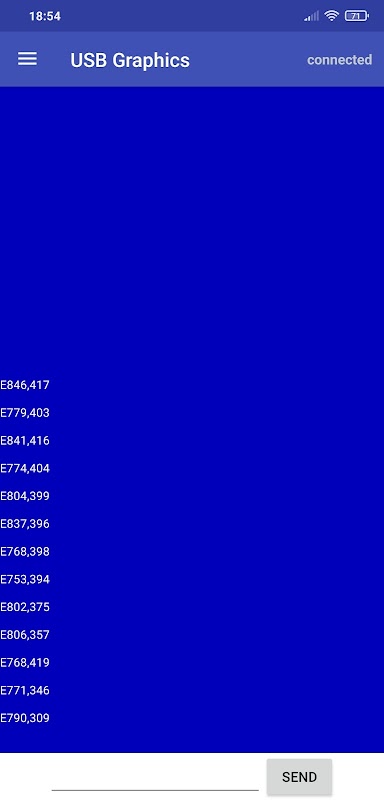

Bu, bazı grafikler içeren bir tür USB Seri Terminal uygulamasıdır. Ayrıca içinde bir de seri monitör bulunmaktadır.

Bu uygulamayı Arduino veya başka bir mikro denetleyici ile robotik projeleriniz vb. İçin kullanabilirsiniz.

Bu uygulama, Android USB Host Mode (OTG) kullanarak Arduino'lar ve Android üzerindeki diğer USB seri donanımlarla iletişim kurma özelliğine sahiptir.

UYARI!! Şimdilik yalnızca şu iletişim parametreleri geçerlidir:

*** Baud: 115200, Veri: 8 bit, Durdurma bitleri: 1 bit, PARİTE: YOK ***

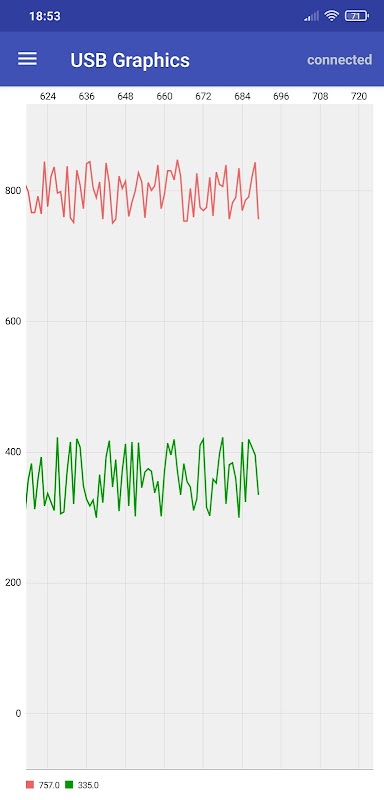

Bazı değerlerin gerçek zamanlı 3 grafiğini görebilirsiniz.

Bu değerler sırayla gönderilmelidir.

Bu sıra şöyle olmalıdır: Değerlendirme1, değer2, değer3 ... \ n

Örneğin: "E256, -321,982 \ n" veya "E902,1235,10,23, -325, -1240,90 \ n" vb.

Uyarı: Verileri çok sık göndermeyin. Veri trafiği varken uygulamada gecikme ve donma varsa, gelen veri sıklığını azaltın.

* Bu uygulama en fazla 7 değişkeni destekler.

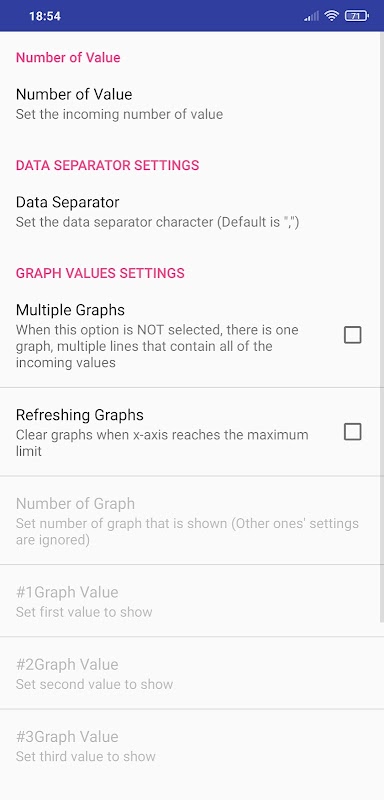

* Grafiklerin maksimum ve minimum değerlerini ayarlayabilirsiniz.

* Otomatik ölçeklendirilmiş grafikler.

* Değerler başvuruda gönderilme sırasına göre sıralanmıştır.

* Her grafik, seçilen bir değeri gösterebilir.

* Gösterilen grafik sayısını ayarlayabilirsiniz.

* Bir grafikte birden fazla çizgi gösterilebilir.

* Grafiklerdeki her iki ekseni yakınlaştırmak için sıkıştırın.

* Kayan ve yenilenen grafikler.

* Veri günlükleri * ExternalStorage * / USBGraphics / * CurrentTime * dizinine kaydedilebilir

* Tam sürüm için çoklu çizgi grafikte 7 satıra kadar

2 değer için seri baskı parçası için Arduino kullanım örneği (adc1 ve adc2 örnek değişkenlerdir):

...

Seri.print ("E");

Seri.baskı (adc1);

Seri.baskı (",");

Seri.baskı (adc2);

Seri.baskı ("\ n");

...

MPAndroidChart kitaplığı kullanılır.

Desteklenen USB'den seri dönüştürücü yongalara:

FTDI FT232R, FT232H, FT2232H, FT4232H, FT230X, FT231X, FT234XD

Üretken PL2303

Silabs CP2102 ve diğer tüm CP210x

Qinheng CH340, CH341A

ve CDC / ACM protokolünü uygulayan cihazlar gibi

ATmega32U4 kullanan Arduino

Digispark, V-USB yazılımı USB kullanarak

BBC micro: ARM mbed DAPLink ürün yazılımını kullanan bit

...
