USB Terminal/Graphics

Ini adalah jenis aplikasi Terminal Serial USB yang berisi beberapa grafik. Juga ada monitor serial di dalamnya.

Anda dapat menggunakan aplikasi ini dengan Arduino atau mikrokontroler lain untuk proyek robotika Anda dan lain-lain.

Aplikasi ini memiliki fitur untuk komunikasi dengan Arduinos dan perangkat keras serial USB lainnya di Android, menggunakan Android USB Host Mode (OTG).

PERINGATAN!! Untuk saat ini, hanya parameter komunikasi berikut yang valid:

*** Baud: 115200, Data: 8bits, Stop bits: 1bit, PARITY: NONE ***

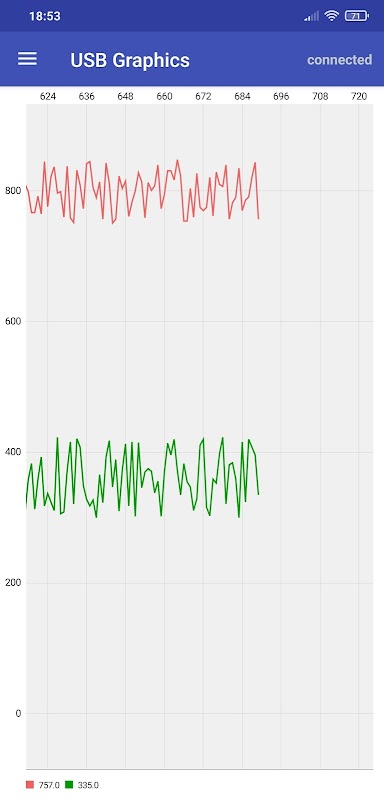

Anda dapat melihat grafik 3 real time dari beberapa nilai.

Nilai ini harus dikirim secara berurutan.

Urutan ini harus seperti itu: Evalue1, value2, value3 ... \ n

Misalnya: "E256, -321.982 \ n" atau "E902,1235,10,23, -325, -1240,90 \ n" dll.

Peringatan: Jangan terlalu sering mengirim data. Jika ada kelambatan dan pembekuan di aplikasi saat ada lalu lintas data, kurangi frekuensi data yang masuk.

* Aplikasi ini mendukung hingga 7 variabel.

* Anda dapat mengatur nilai maksimum dan minimum grafik.

* Grafik skala otomatis.

* Nilai diurutkan dalam urutan pengiriman aplikasi.

* Setiap grafik dapat menunjukkan nilai yang dipilih.

* Anda dapat mengatur jumlah gambar yang ditampilkan.

* Beberapa garis dapat ditampilkan dalam grafik.

* Cubit untuk memperbesar kedua sumbu dalam grafik.

* Grafik geser dan menyegarkan.

* Log data dapat disimpan di direktori * ExternalStorage * / USBGraphics / * CurrentTime *

* Hingga 7 baris dalam grafik beberapa garis untuk versi Lengkap

Contoh penggunaan Arduino untuk bagian percetakan serial untuk 2 nilai (adc1 dan adc2 adalah contoh variabel):

...

Serial.print ("E");

Serial.print (adc1);

Serial.print (",");

Serial.print (adc2);

Serial.print ("\ n");

...

Perpustakaan MPAndroidChart digunakan.

Chip USB ke serial converter yang didukung:

FTDI FT232R, FT232H, FT2232H, FT4232H, FT230X, FT231X, FT234XD

PL2303 produktif

Silab CP2102 dan semua CP210x lainnya

Qinheng CH340, CH341A

dan perangkat yang mengimplementasikan protokol CDC / ACM seperti

Arduino menggunakan ATmega32U4

Digispark menggunakan software V-USB USB

BBC micro: bit menggunakan firmware DAPLink mbed ARM

...
