Droid Tesla Pro

Simulator litar elektronik terbaik untuk Android.

DroidTesla adalah simulator litar yang ringkas dan kuat.

Sempurna untuk pelajar baru dalam reka bentuk dan pembinaan litar elektronik,

penggemar hobi dan pemikir dan juga profesional berpengalaman yang mahukan cepat,

alat yang berguna untuk melakukan pengiraan reka bentuk litar elektronik.

Itulah interaktiviti dan inovasi yang tidak anda dapati dalam alat SPICE terbaik untuk PC seperti Multisim, LTspice, OrCad atau PSpice (tanda dagang milik pemiliknya masing-masing).

Simulator DroidTesla menyelesaikan litar resistif asas menggunakan Hukum Semasa (KCL) Kirchoff

sama seperti pelajar dalam kelas litar, simulator secara sistematik membentuk matriks sesuai

dengan KCL dan kemudian meneruskan penyelesaian untuk kuantiti yang tidak diketahui dengan menggunakan pelbagai algebra

teknik seperti penghapusan Gaussian dan teknik matrik jarang.

Untuk komponen tidak linier, seperti dioda dan BJT, mesin DroidTesla mencari jalan penyelesaian dengan membuat tekaan awal pada jawapan

dan kemudian memperbaiki penyelesaian dengan pengiraan berturut-turut yang dibina berdasarkan tekaan ini.

Ini dipanggil proses berulang. Simulasi DroidTesla menggunakan algoritma iteratif Newton-Raphson

untuk menyelesaikan litar dengan hubungan I / V tidak linear.

Untuk elemen reaktif (kapasitor dan induktor), DroidTesla menggunakan kaedah penyatuan berangka untuk menghitung keadaan elemen reaktif sebagai fungsi masa.

DroidTesla menawarkan kaedah integrasi Trapezoidal (saya akan menambahkan kaedah GEAR nanti) untuk menghampiri keadaan elemen reaktif.

Walaupun untuk kebanyakan litar, kedua-dua kaedah akan memberikan hasil yang hampir sama,

secara amnya dianggap bahawa kaedah Gear lebih stabil, tetapi kaedah trapezoidal lebih cepat dan tepat.

DroidTesla buat masa ini dapat mensimulasikan:

-Resistor

-Kapasitor

-Induktor

-Potentiometer

-Mentol

- Penguat operasi yang sesuai

- Transistor simpang dwikutub (NPN PNP)

-Kurangnya saluran NMOSFET

-Peningkatan saluran NMOSFET

-Kurangnya saluran P-MOSFET

-Peningkatan saluran POSMET

-JFET N dan P

-PN Diod

-PN Diod Led

-PN diod Zener

-A sumber semasa

-DC sumber semasa

-A sumber voltan

-DC voltan (bateri) sumber

-CCVS - sumber voltan terkawal semasa

-CCCS - sumber arus terkawal semasa

-VCVS - sumber voltan terkawal voltan

-VCCS - sumber arus terkawal voltan

-Sumber voltan gelombang kuasa dua

-Sumber voltan gelombang segitiga

-Ampermeter

-DC ampermeter

-A voltmeter

-DC voltmeter

-Dua saluran osiloskop

-SPST Suis

-SPDT Suis

- Suis terkawal voltan

- Suis terkawal semasa

-AND

-NAND

-OR

-NOR

-BUKAN

-XOR

-XNOR

-JK flip-flop

-7 Paparan Segmen

-D flip-flop

-Relay

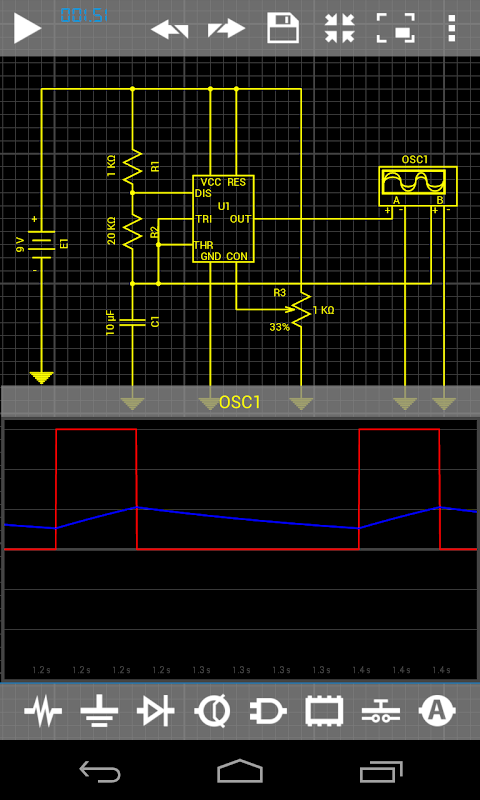

-IC 555

-Pengubah

Litar -Graetz

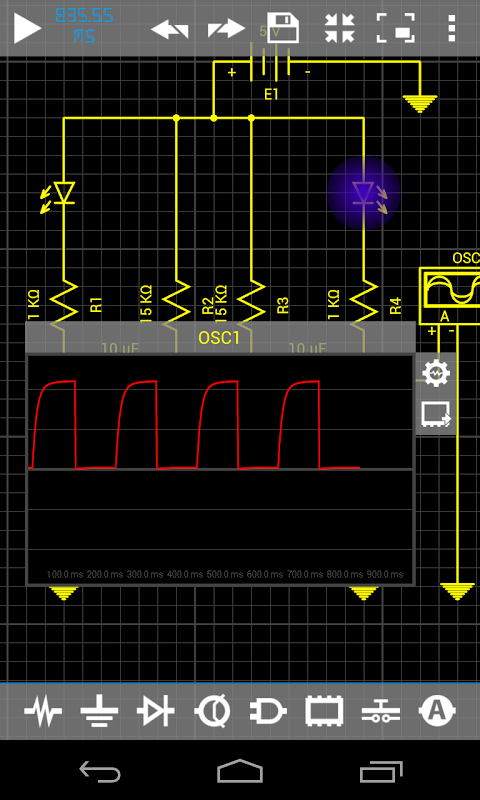

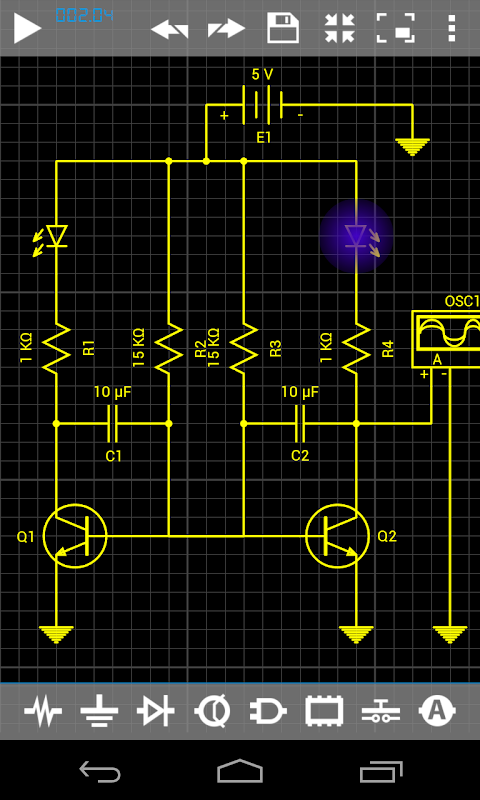

Sekiranya anda membuat

pengayun anda harus meletakkan nilai awal kecil pada beberapa

unsur reaktif. (lihat contoh)
