JT Assistant

AMARAN! Ini ialah aplikasi warisan yang tidak akan menerima kemas kini. Sila cuba Open Cascade CAD Assistant (yang menyokong membaca fail JT sebagai tambahan kepada format 3D lain) jika anda sedang mencari ciri dan peningkatan baharu.

OPEN CASCADE JT Assistant untuk Android ialah pemapar luar talian untuk fail dalam format JT, format fail yang tertumpu pada industri, berprestasi tinggi, ringan dan fleksibel yang bertujuan untuk perwakilan produk 3D, yang dibangunkan oleh Siemens PLM Software. Fail JT boleh mengandungi pemasangan skala industri (sehingga 100 000 bahagian).

JT Assistant mengendalikan jaringan JT dan menyokong pemuatan lewat, saiz berasaskan CPU dan teknik penapisan keterlihatan untuk mengoptimumkan jumlah data yang dimuatkan dan divisualkan, serta pengurusan tahap terperinci (LOD).

Jika anda ingin menggunakan teknologi ini untuk pembangunan penyelesaian tersuai untuk perniagaan anda, hubungi kami di: https://dev.opencascade.org/webform/contact_us

Data JT yang disokong

Fail JT versi 8.0 - 9.5 kini disokong. Data teselasi dan struktur pemasangan divisualisasikan. Perhimpunan monolitik dan bukan monolitik disokong.

Struktur pemasangan model boleh dilayari melalui pelayar pokok, memaparkan nama bahagian dan kejadiannya dalam pemasangan (jika ada). Komponen pemasangan boleh disembunyikan atau ditunjukkan mengikut keperluan untuk memeriksa model.

Beberapa contoh fail JT disertakan dengan JT Assistant. Anda boleh mendapatkan lebih banyak contoh di tapak web Siemens PLM, halaman JT2Go atau tapak web GrabCAD.

Operasi biasa

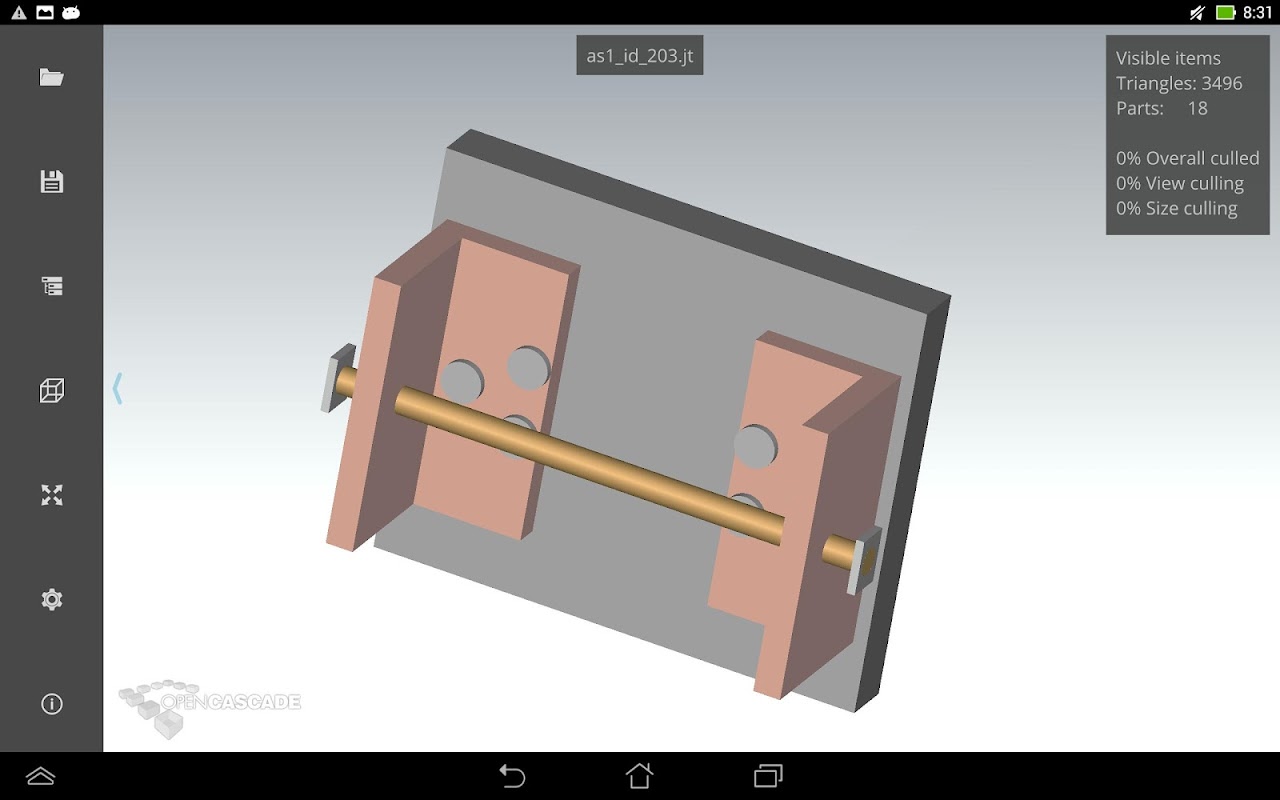

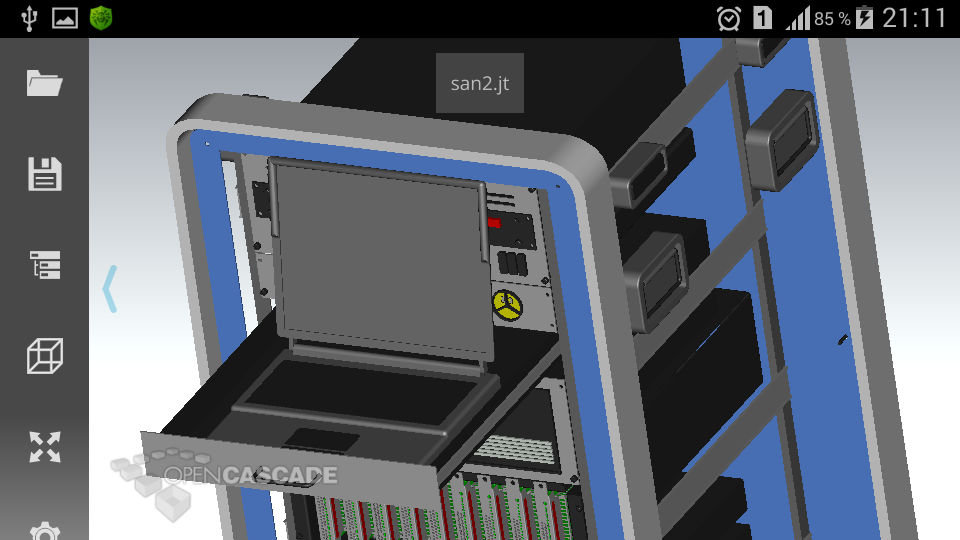

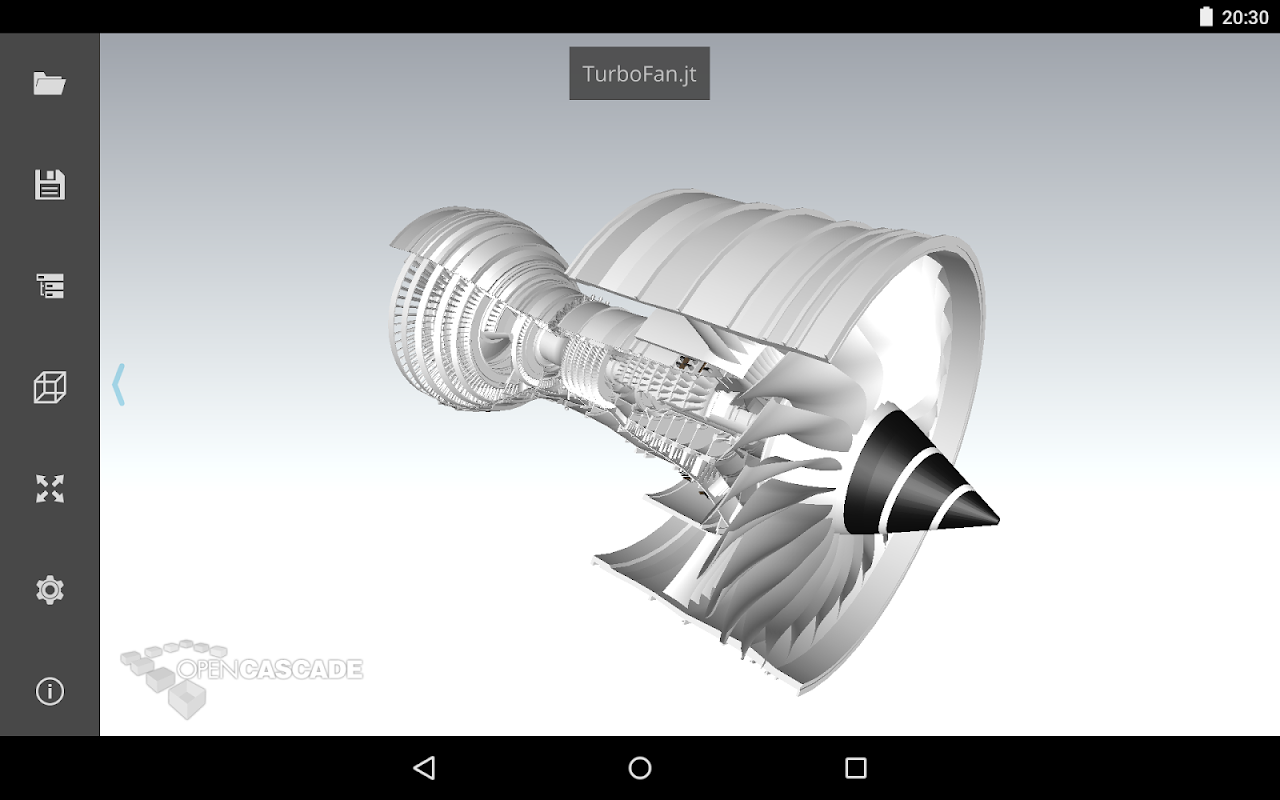

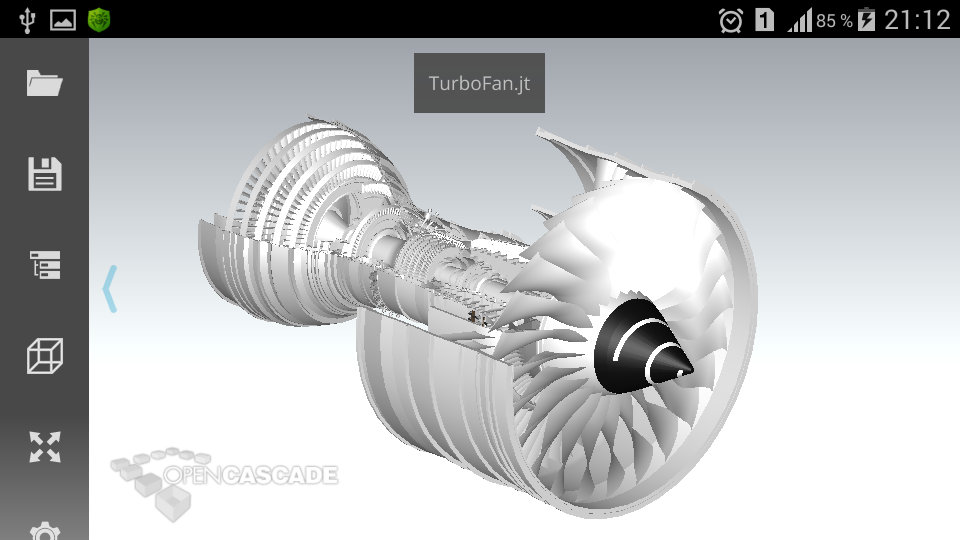

JT Assistant untuk Android dioptimumkan untuk peranti dengan skrin berbilang sentuh dan menyediakan manipulasi intuitif paparan 3D dengan gerak isyarat jari.

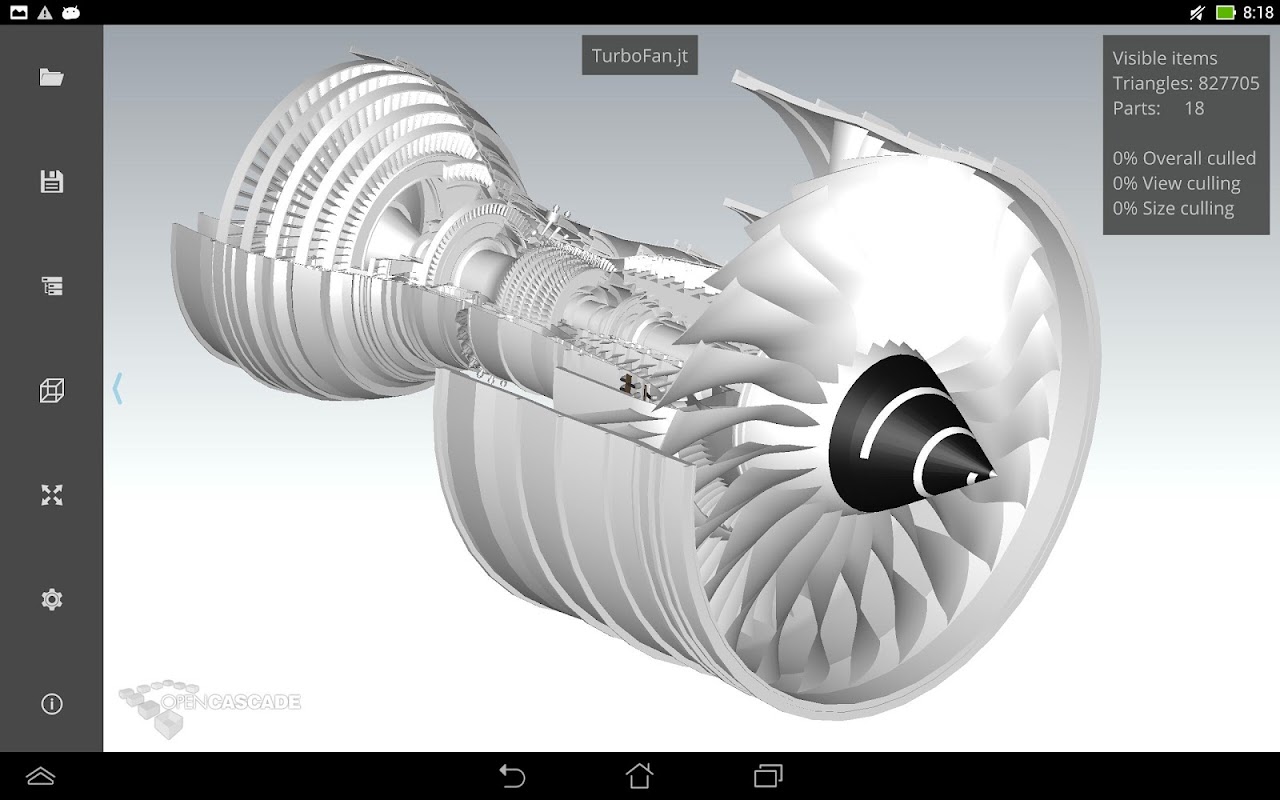

Pemapar menyokong perwakilan berbilang resolusi bagi geometri bahagian, serta visualisasi dan pemilihan yang dioptimumkan yang melibatkan pengurusan LOD dinamik, pemusnahan frustum dan teknik pemusnahan saiz.

Bar alat kiri menyediakan butang untuk memasang model ke tetingkap dan pilihan paparan standard. Submenu tetapan menyediakan akses kepada pilihan pemapar dan aplikasi serta maklumat model.

Fail boleh dibuka dari storan tempatan (memori dalaman atau kad SD). JT Assistant disepadukan dengan Android supaya aplikasi yang menyokong persatuan fail akan melancarkannya untuk membuka fail JT. Sebagai contoh, anda boleh membuka fail JT yang dihantar kepada anda melalui mel dengan klik mudah pada lampiran dalam klien mel.

Dialog Simpan fail membolehkan menyimpan imej semasa model ke format PNG. Jika Mel direktori sasaran dipilih, klien mel akan dimulakan secara automatik dengan fail yang disimpan sebagai lampiran.

Platform yang disokong

JT Assistant telah diuji untuk berfungsi pada rangkaian tablet dan telefon pintar tahap pertengahan moden. Ambil perhatian bahawa ia hanya menyokong orientasi skrin landskap dan ini mungkin menyusahkan pada telefon.

Aplikasi memerlukan peranti OpenGL ES 3.0+.

Penghadan

Ini ialah versi pertama Pembantu JT dan ia mempunyai had berikut:

- Fail JT versi 8.0 - 9.5 kini disokong;

- hanya data teselasi divisualisasikan (geometri BRep, data PMI dan atribut diabaikan);

- tiada sokongan untuk eksport ke format JT;

- tidak dioptimumkan untuk prestasi dan peranti dengan saiz skrin kecil.

Bergantung pada peranti, membuka fail besar mungkin mengambil masa. Peranti dengan pemproses grafik jarak rendah mungkin lambat memaparkan model besar.
